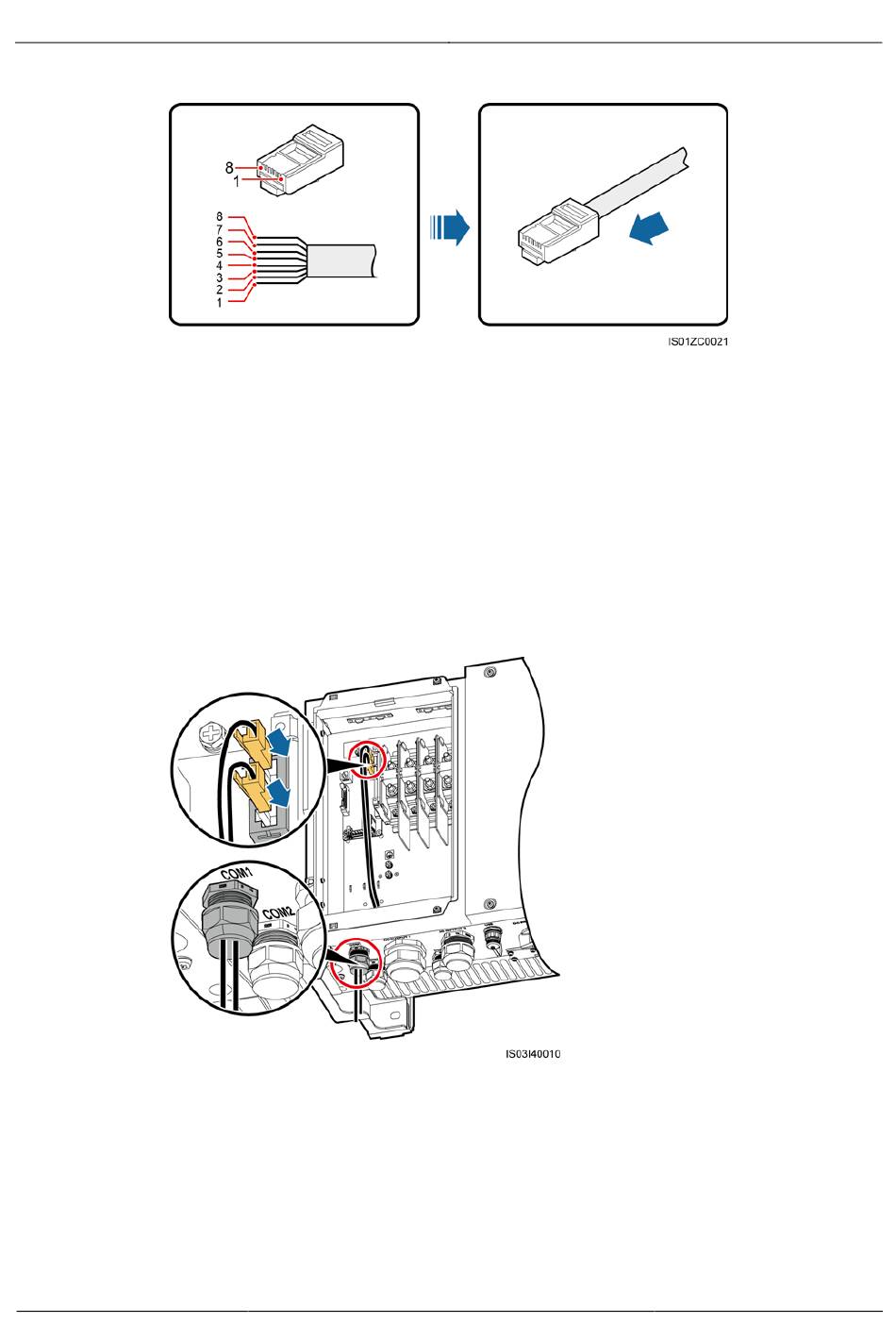

Afbeelding 5-38 Draden aansluiten op een RJ45-connector
Stap 2 Krimp de RJ45-connector met behulp van een krimptang.
Stap 3 Verwijder de borgdop van de waterdichte kabelconnector COM1 aan de onderzijde van de
SUN2000 en verwijder de plug uit de borgdop.
Stap 4 Leid de kabels door de borgdoppen en vervolgens door de connector COM1 aan de onderkant
van de SUN2000.
Stap 5 Steek de RJ45-connector in de FE1_OUT en FE2_OUT in het onderhoudscompartiment van
de SUN2000.
Afbeelding 5-39 Communicatiekabels aansluiten
Stap 6 Bind de communicatiekabels vast nadat ze zijn aangesloten.
