Bedieningshandleiding
Veiligheidsscharnierschakelaar

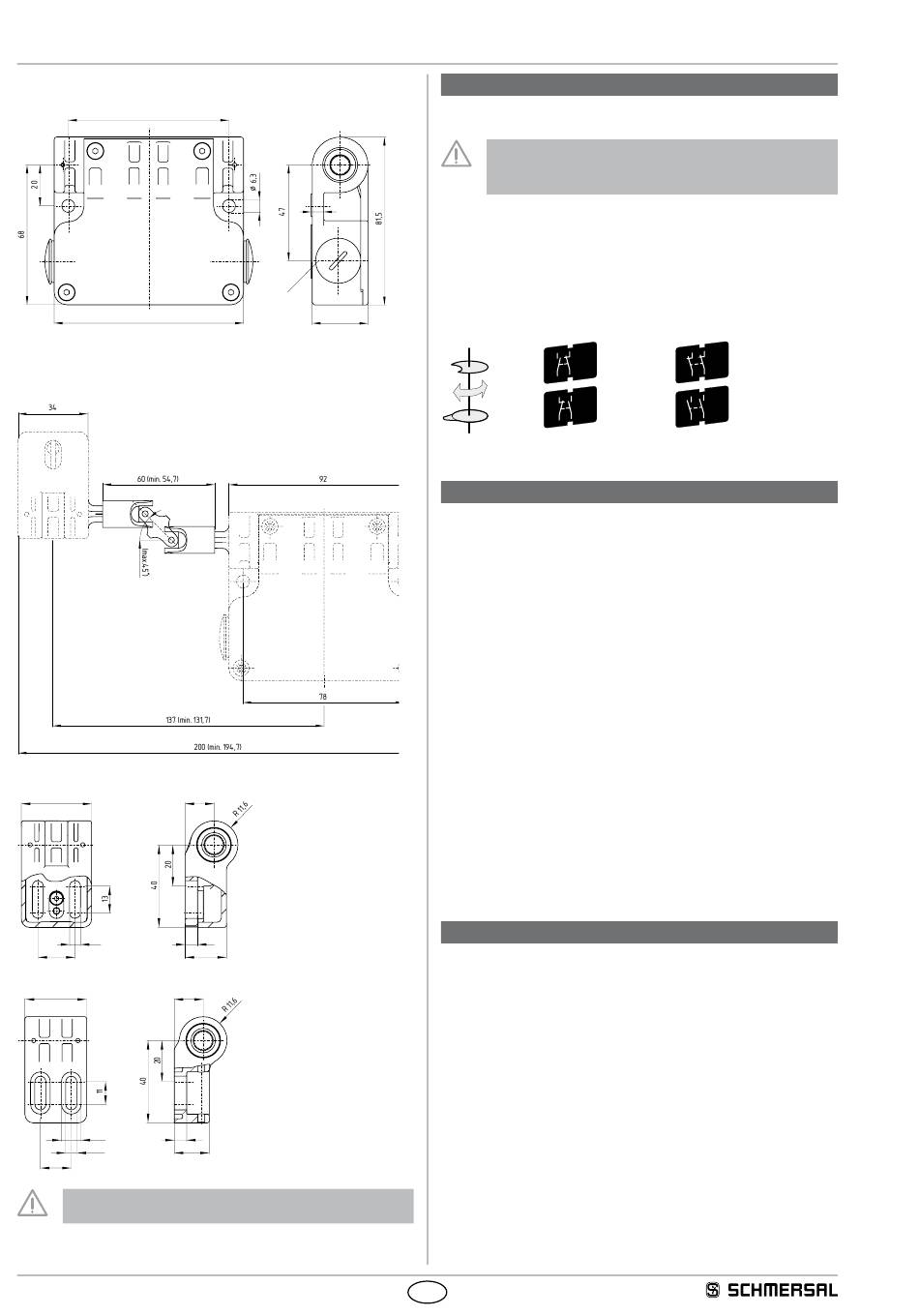

3.2 Afmetingen
Alle maten in mm.
78
92
Scharnier L wordt getoond
Totale lengte met scharnier F: 196 mm (min. 191,7 mm)
CARDANKOPPELING K1
Scharnier L
34
5,3
18
Scharnier F
30
14
9,6
5,4
17
15
Neem ook de opmerkingen van de normen
EN ISO 12100, EN 953 en EN 1088 in acht.
4
7
M16 x 1,5
27
14
6
20
6
4. Elektrische aansluiting
4.1 Algemene opmerkingen betreffende de elektrische aansluiting
De elektrische aansluiting mag uitsluitend in spanningsloze
toestand door gemachtigd en gekwalificeerd personeel
uitgevoerd worden.
Voor de kabelinvoer moeten geschikte kabelwartels met geschikte
beschermingsgraad gebruikt worden. Niet-gebruikte openingen moeten
met blindstoppen afgedicht worden. Controleer voor het bedraden de
schakelpuntinstelling met een multimeter.
4.2 Contactvarianten
Afbeelding van de contactsymbolen bij gesloten beschermvoorziening.
2 1
1 3
S 1
2 2
1 4
1 3
2 1
S 2
1 4
2 2
TV8S 521-11/11Z
5. Gebruik en onderhoud
5.1 Functietest
De veiligheidsfunctie van de veiligheidsschakelaar moet getest worden.
Hierbij moet vooraf het volgende gegarandeerd zijn:
1. Controle van de vormgesloten verbinding as/deurscharnier
2. De juiste bevestiging van de veiligheidsscharnierschakelaar
controleren
3. Eventuele schade aan de behuizing van de schakelaar
4. Juiste uitvoering van de wartelinvoer en de aansluitingen
5.2 Onderhoud
Bij een zorgvuldige montage en met inachtneming van de hiervoor
beschreven opmerkingen is slechts een miniem onderhoud vereist.
Wij raden een regelmatige visuele inspectie en functietest aan, inclusief
de volgende stappen:
1. Controle van de vormgesloten verbinding as/deurscharnier
2. Eventuele schade aan de behuizing van de schakelaar
3. De juiste bevestiging van de veiligheidsscharnierschakelaar
controleren
4. Verwijdering van stof en vuil
5. Controle van de kabelinvoer en de -aansluitingen
Beschadigde of defecte componenten moeten onmiddellijk
vervangen worden.
6. Demontage en afvalverwijdering
6.1 Demontage
De veiligheidsschakelaar mag uitsluitend in spanningsloze toestand
gedemonteerd worden.
6.2 Afvalverwijdering
De veiligheidscomponent moet op een correcte manier volgens de
geldende nationale voorschriften en wetgevingen afgevoerd worden.
NL
TV8S 521
1 1
2 1
S 1
1 2
2 2
1 3
2 3
S 2
1 4
2 4
TV8S 521-02/20Z
