6.6

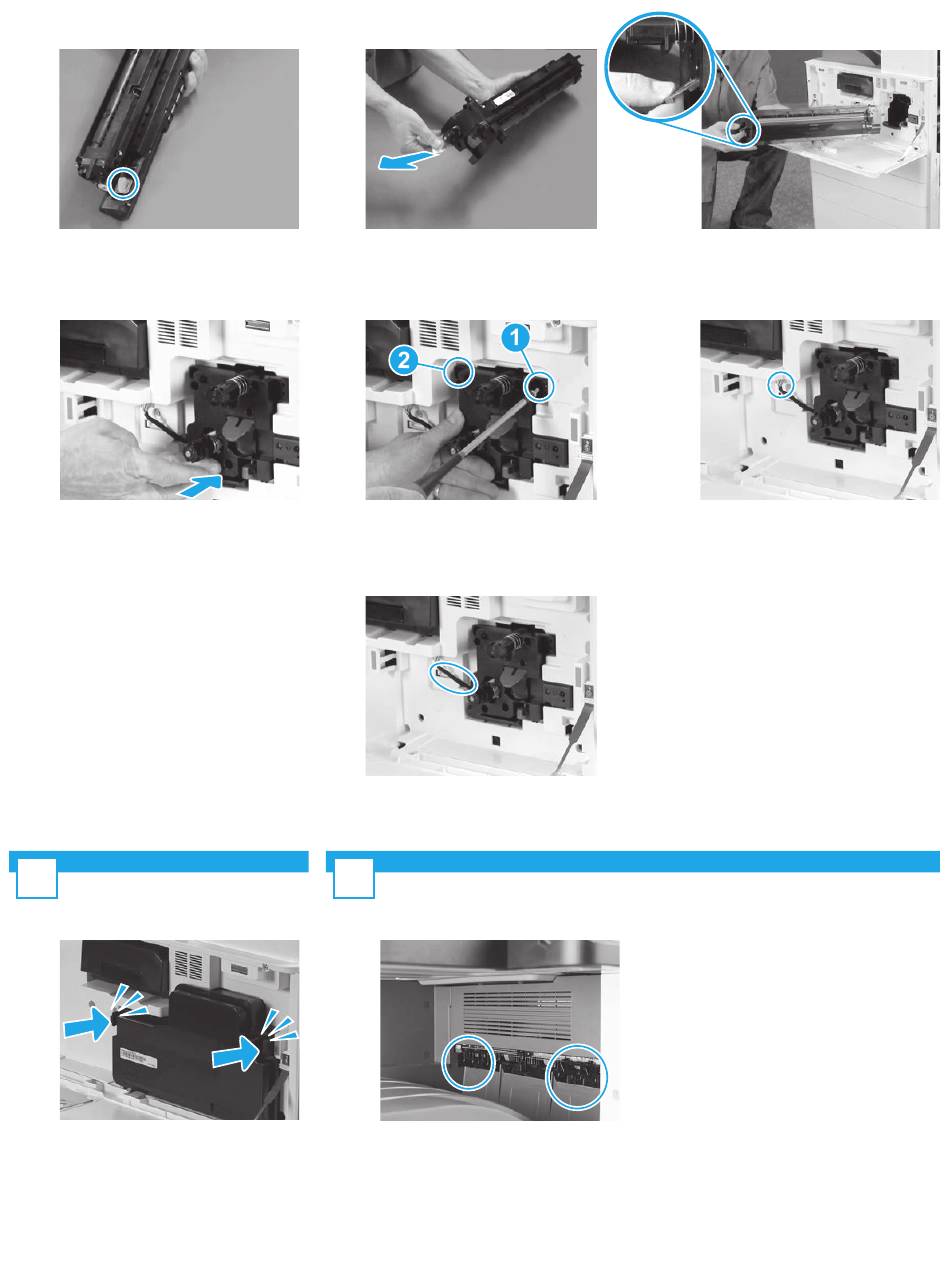

Verwijder de oranje plug van de belichtingseenheid.
Draai één duimschroef vast.
6.9
Schuif de belichtingseenheid in het apparaat.
6.12
Leid de kabel door het kanaal tussen de
belichtingseenheid en connector en sluit vervolgens
de rechterklep.
OPMERKING:
De vergrendelingshendel schuift op zijn
plaats om ervoor te zorgen dat de belichtingseenheid
op zijn plaats is vergrendeld wanneer de rechterklep
is gesloten.
Installeer de tonerafvaleenheid.
7
7.1
6.7
Trek het rode pijllipje recht uit om de verzegeling
aan de voorkant van de belichtingseenheid te
verwijderen.
6.10
Duw en houd de belichtingseenheid op zijn plaats
terwijl u de eerste schroef (1) installeert om de
belichtingseenheid vast te zetten. Installeer de
tweede schroef (2).
Installeer de geleiders voor de papieruitleg.
8
8.1
Installeer de geleiders voor de papieruitleg op twee
locaties op de eerste uitvoer.
6.8
Houd de belichtingseenheid vast met de ene hand aan
de onderkant en de andere hand aan de grijze greep
aan de voorkant.
6.11
Sluit de connector van de belichtingseenheid aan
op de connector van de engine.
OPMERKING:
Zorg ervoor dat de connector volledig
is geplaatst.
