Schakelaars van de spuitbomen
De schakelaars van de spuitbomen bevinden zich op de
voorzijde van het bedieningspaneel aan de rechterkant van
de bestuurdersstoel (Fig. 19). Zet elke schakelaar naar
voren om de corresponderende spuitboom in te schakelen
en naar achteren om deze uit te schakelen. Als de
schakelaar is aangezet, brandt er een lampje op de
schakelaar. Deze schakelaars kunnen uitsluitend worden
gebruikt voor de bediening van het spuitsysteem als de
hoofdschakelaar van de spuitbomen is aangezet.

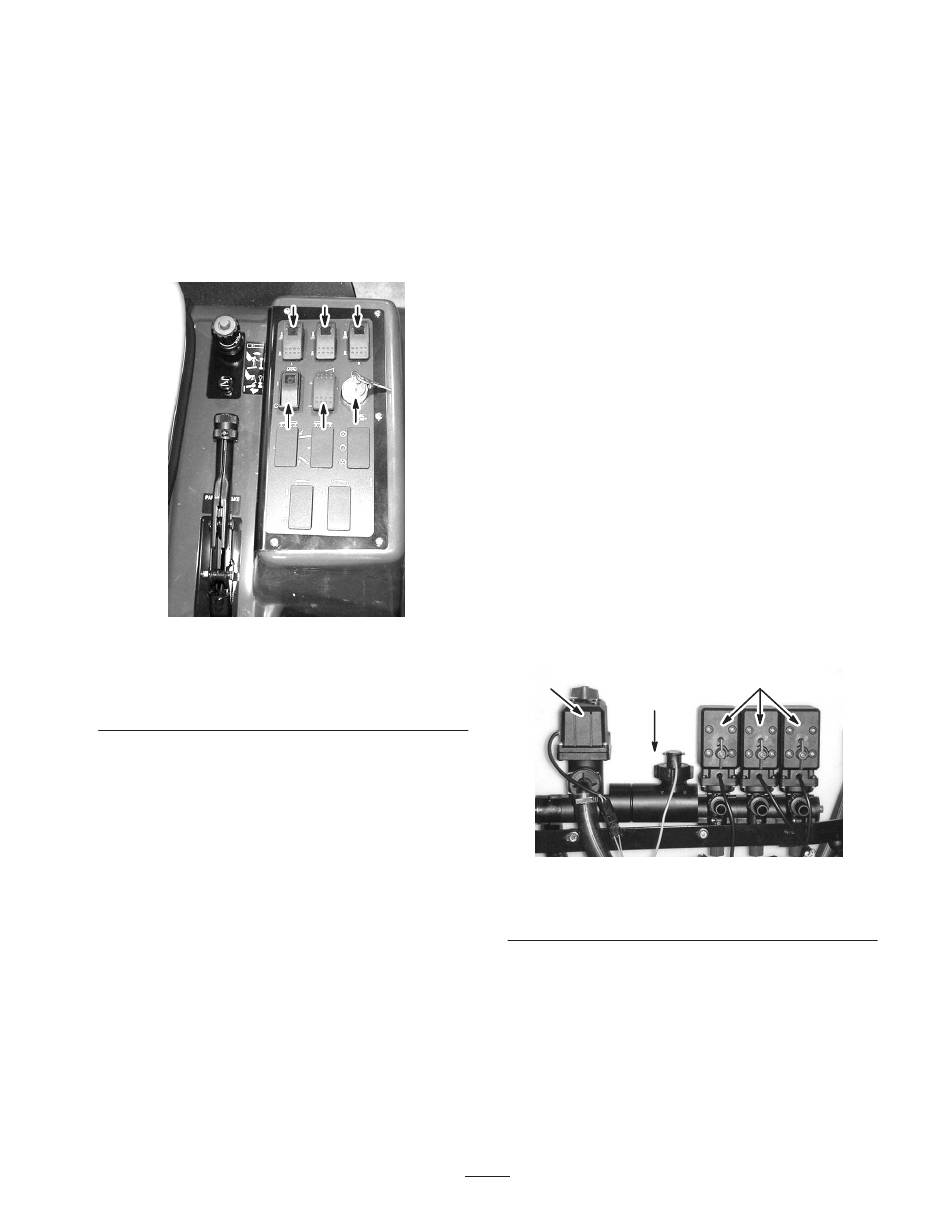

Figuur 19
1. Schakelaars van de
spuitbomen
2. Pompschakelaar
Pompschakelaar
De pompschakelaar bevindt zich op het bedieningspaneel
aan de rechterkant van de bestuurdersstoel (Fig. 19). Zet
deze schakelaar naar voren om de pomp in werking te
stellen of naar achteren om deze uit te schakelen.
Schakelaar voor gebruiksdosis
De schakelaar voor de gebruiksdosis bevindt zich op het
bedieningspaneel aan de rechterkant van de bestuurdersstoel
(Fig. 19). U moet de schakelaar naar voren drukken en
ingedrukt houden om de druk in het spuitsysteem te verhogen
of naar achteren drukken en ingedrukt houden om de druk te
verminderen.
1
1
1
4
2
3
3. Schakelaar voor
gebruiksdosis
4. Vergrendelsleutel voor
gebruiksdosis
Vergrendelschakelaar voor gebruiksdosis
De vergrendelschakelaar voor de gebruiksdosis bevindt
zich op het bedieningspaneel aan de rechterkant van de
bestuurdersstoel (Fig. 19). Draai de sleutel linksom in de
vergrendelde stand om de schakelaar voor de gebruiksdosis
te blokkeren; hiermee voorkomt u dat iemand per ongeluk
de gebruiksdosis verandert. Draai de sleutel rechtsom in de
onvergrendelde stand om de schakelaar voor de
gebruiksdosis te activeren.
Plaatsen voor schakelaars voor
spuitboomlift, sonische spuitboom en
schuimmarkeerder
Als u de elektrische spuitboomlift, de sonische spuitboom
en de schuimmarkeerder monteert, moet u schakelaars
toevoegen aan het bedieningspaneel om ze te kunnen
bedienen. De spuitmachine wordt geleverd met kunststof
pluggen op de desbetreffende plaatsen.
Regelklep voor gebruiksdosis
Met deze klep, die zich achter de tank bevindt (Fig. 20),
regelt u de hoeveelheid vloeistof die naar de spuitbomen
moet gaan, door de vloeistofstroom naar de spuitbomen of
de omloopslang naar de tank te leiden. U kunt deze klep op
twee manieren bedienen: met de schakelaar voor de
gebruiksdosis of met de hand: Als u de klep met de hand
wilt bedienen, moet u de stekker op de klep lostrekken;
daarna kunt u de knop op de klep met de hand draaien
totdat de gewenste druk is bereikt.
1
2
Figuur 20
1. Regelklep voor
gebruiksdosis
Vloeistofstroommeter
De vloeistofstroommeter meet de doorstroomhoeveelheid
van de vloeistof die wordt gebruikt door het Spray Prot
systeem (Fig. 20).
23
3
2. Vloeistofstroommeter
3. Kleppen van spuitbomen
