Bedieningshandleiding
Bedieningsinstructies
Instructies pijphouders
Het pijphouderpakket bestaat uit 2 pijphouders die
elk aan een zijde van het platform worden geplaatst
en met veerstroppen aan de veiligheidsreling
worden gemonteerd.

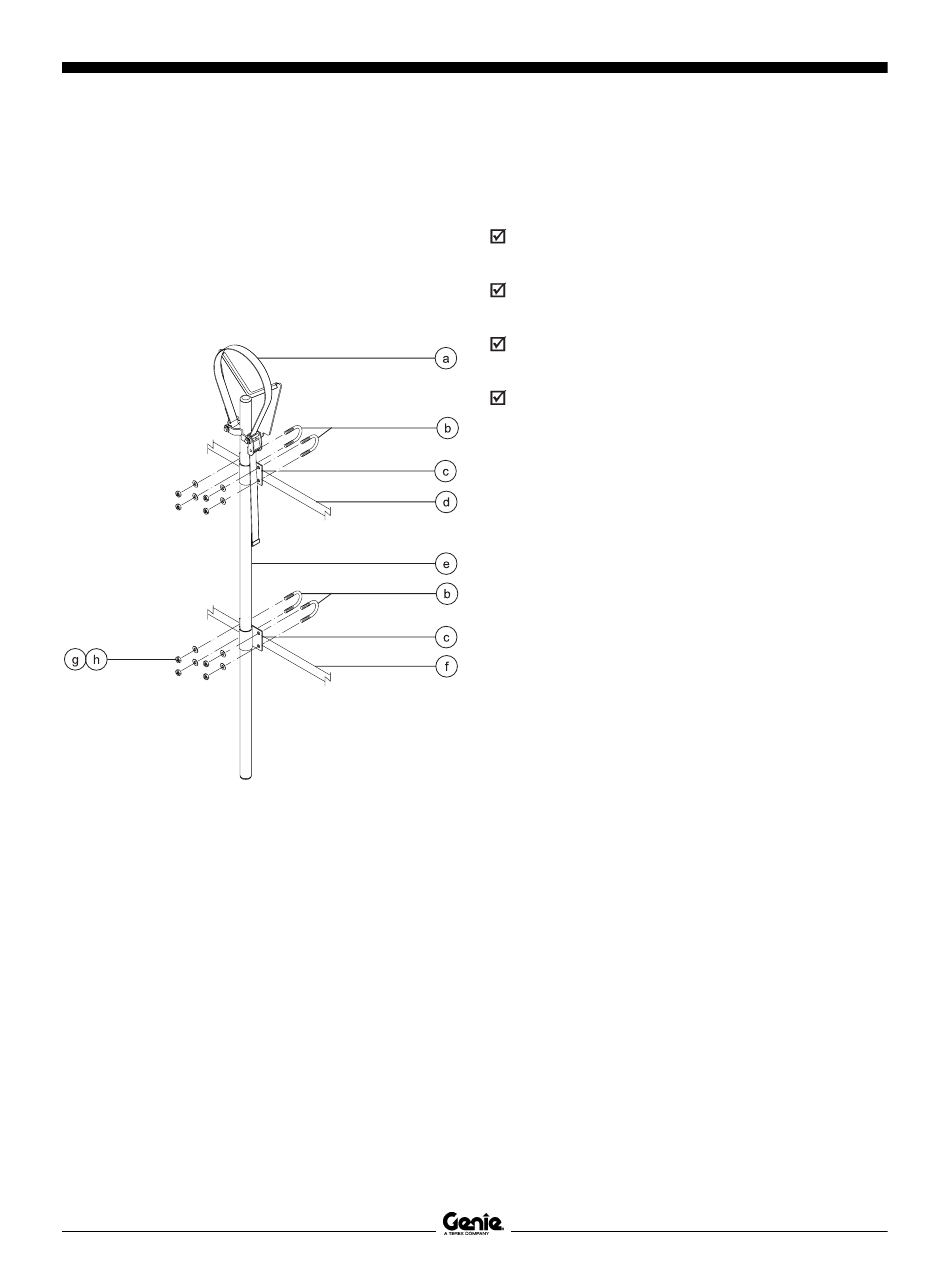

a Band
b Veerstroppen
c Pijphouderbevestiging
d Bovenste platformreling
42
e Pijphouderlaswerk
f
Middelste platformreling
g Platte ringen
3
h
/
-inch nylock moeren
8
S-80 • S-85
Zesde uitgave • Tweede druk
Houd u aan het volgende:
Pijphouders moeten aan de binnenzijde van het
platform worden geplaatst.
Pijphouders dienen de platformbediening of de
toegang naar het platform niet te blokkeren.
De onderzijde van de pijphouderbuis moet op de
platformvloer rusten.
Zorg dat het platform vlak is voordat u een
pijphouder plaatst.
Plaatsing van pijphouders
1 Plaats aan beide zijden van het platform een
pijphouder. Raadpleeg de illustratie links. Zorg
ervoor dat de onderzijde van de pijphouderbuis
op de platformvloer rust.
2 Plaats twee veerstroppen vanaf de buitenkant
van de platformreling door elke
pijphouderbevestiging.
3 Zet elke veerstrop vast met 2 ringen en
2 moeren.
Onderdeelnr. 133071DU
