12

Aansluiten

Luidsprekers
aansluiten

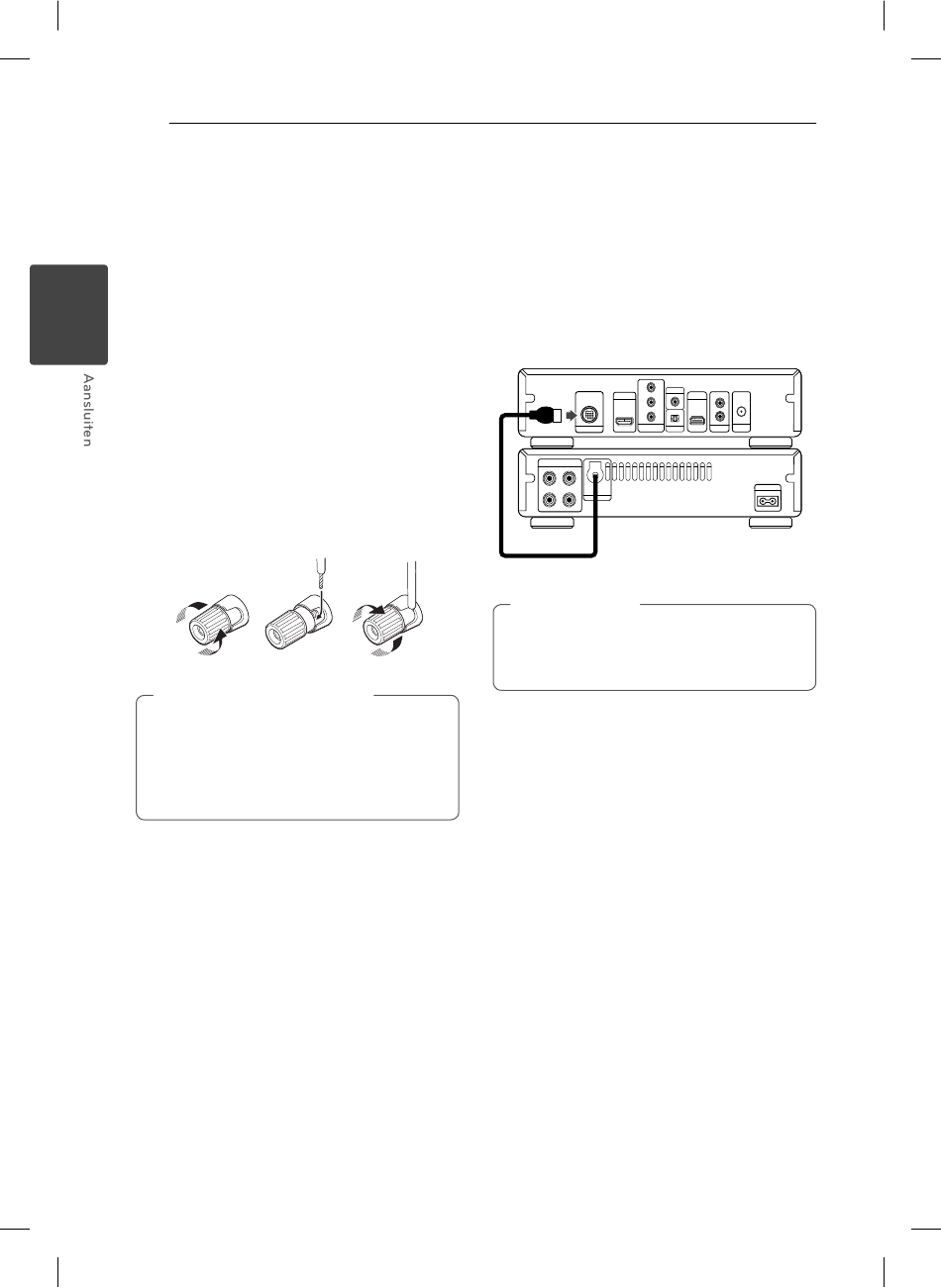

De luidsprekerboxen op het
apparaat aansluiten
1. Maak de knop los door hem naar links te
2
draaien.
2. Steek het ongeïsoleerde gedeelte van de kabel
in de opening aan de zijkant van elke terminal.
3. Zet de kabel vast door de knop naar rechts te
draaien.
Sluit het zwart gestreepte uiteinde van elke
draad op de met een – (minteken) aangegeven
aansluitpunten aan en het andere uiteinde op de
met een + (plusteken) aangegeven aansluitpunten.
>
WAARSCHUWING
De luidsprekerboxen bevatten magnetische
onderdelen waardoor de kleurenweergave
van uw tv-scherm of pc-monitorscherm kan
worden vervormd. Plaats de luidsprekerboxen
op grotere afstand van de tv of de pc-monitor.
TB106-D0F-ADEULL-DUT.indd 12
TB106-D0F-ADEULL-DUT.indd 12
Aansluiting voor
systeemkabel
Het apparaat bestaat uit twee afzonderlijke delen:
een tuner/dvd-speler en een eindversterker.
Voordat u het apparaat kunt gebruiken, moet u de
beide afzonderlijke delen met de systeemverbind-
ingskabel op elkaar aansluiten.
VIDEO OUT
Pr/Cr
HDMI OUT
Pb/Cb
Y
COMPONENT VIDEO OUT
CABLE
(PROGRESSIVE SCAN)
OPTICAL IN
SPEAKERS
L
4
5
CABLE
R
,
Let op
Om het apparaat normaal te bedienen,
moet u de systeemkabel helemaal in de
kabelaansluiting van de dvd-speler drukken.
iPod DOCK
L
R
FM
AUX IN
ANTENNA
POWER IN
11. 11. 30
11. 11. 30
11:16
11:16
