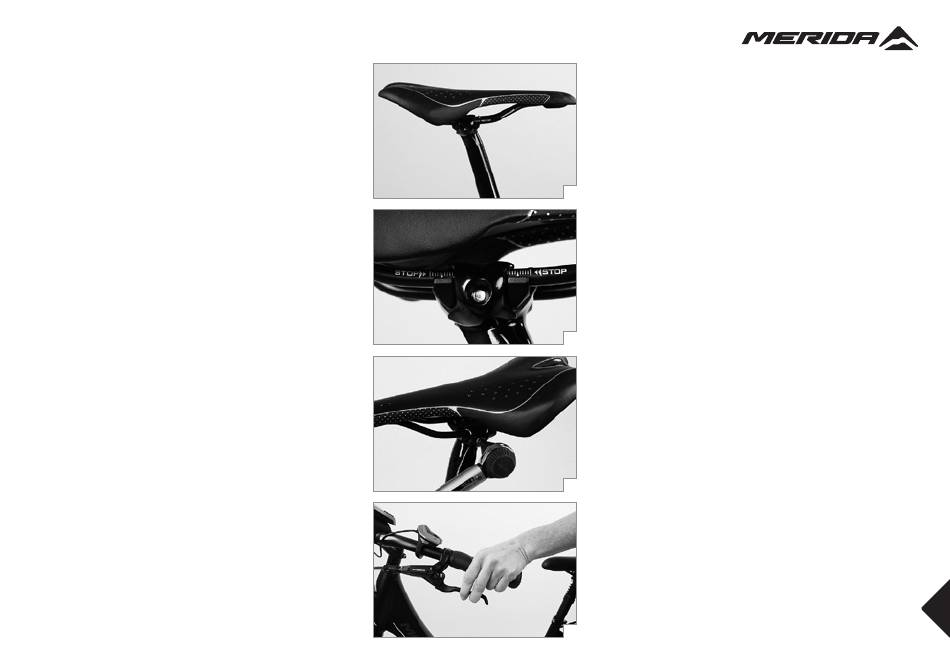

Bij het 1-boutsysteem
(a)
draait u de haakse verbin-
dingsbout zo ver mogelijk, zonder de sluitmoer aan de
andere kant van het klemmechanisme los te draaien.
Meestal hoeft u niet het hele mechanisme eruit te halen,
als dit al met de geschikte buitenklem voor het zadel is
uitgerust.
Als dit volgens u niet nodig is de 1-boutbevestiging
helemaal uit elkaar te halen, draait u deze los van de
klemvoorziening. Daardoor worden de buitenste klem-
delen vrijgemaakt. De binnenste klemdelen blijven met
behulp van een rubber fixeerplaatje op hun plaats.
Monteer de zadelrails in de binnenste klemdelen, doe
de buitenste delen er weer in en schuif de bevestigings-
bout er weer in. Als de zadelrails te ver uit elkaar liggen,
probeer deze dan niet met geweld in de klemgroeven te
duwen. Het klemmechanisme of de zadelrails kunnen
anders breken en een ongeval en/of lichamelijk letsel
van de fietser veroorzaken. Gebruik een ander zadelmo-
del of neem contact op met uw MERIDA vakman.
Als het zadel past, schuif het dan zo op de zadelpen,
dat de rails in het midden van de pen door het bevesti-
gingsmechanisme geklemd worden (b). Zet daarna de
bovenkant van het zadel parallel met de ondergrond.
Draai de bout stapsgewijs aan en verzeker u ervan dat
1) het klemmechanisme nog precies op de carbon kop
van de zadelpen past
2) de rails aan weerszijden precies wordt omsloten.
Als alles past, draait u de bout stapsgewijs met de mo-
(c)
mentsleutel
vast totdat u het maximale, op de zadel-
a
pen in Newtonmeter (Nm) aangegeven, aandraaimo-
ment hebt bereikt.
Controleer de boutverbindingen maandelijks
G
met de momentsleutel volgens de waarden
die u aantreft op de onderdelen zelf en/of in
de handleidingen van de fabrikanten van onderdelen op
de meegeleverde MERIDA CD-ROM.
b
Bouten die niet helemaal vastzitten of los
G
zitten kunnen problemen opleveren. Gevaar
voor ongevallen!
Greepbreedte van de remhendels instellen
Bij de meeste remgrepen kunt u de afstand tussen rem-
c
greep en handgrepen aan het stuur instellen. Vooral fiet-
sers met kleine handen kunnen zo de remhendel in een
voor hen prettige afstand tot het stuur zetten (d).
In de regel bevindt zich een kleine stelbout op de plaats
waar de remkabel van een kabelrem in de hendelarma-
tuur loopt of aan de hendel zelf.
d
28
