Technische bijlage
Stellingframe / stabiliseringsprofiel

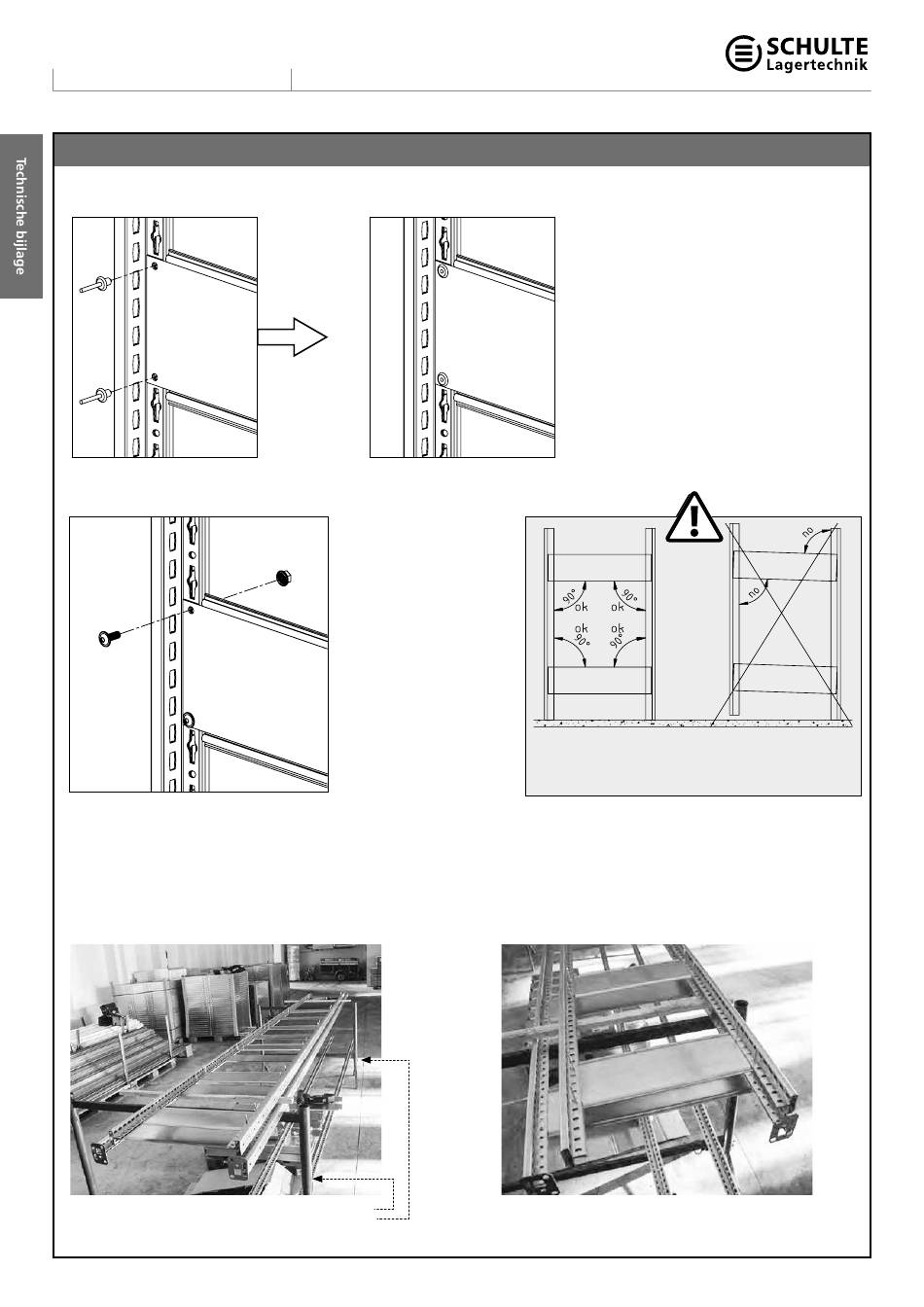

Montageaanwijzingen voor vastgeklonken en geschroefde MULTIplus stellingframes
Montage stabiliseringsprofiel, vastgeklonken uitvoering
Montage stabiliseringsprofiel, geschroefde uitvoering
4x Schraube
M6 x 8mm
pro Tiefen-
riegel
Aanwijzingen voor vastgeklonken of geschroefde stellingframes
Voor de montage van frames met vastgeklonken of geschroefde stabiliseringsprofielen moet gebruik worden gemaakt van
passende steunblokken. Het eerste gemonteerde frame kan als referentie voor de positie van de overige worden gebruikt.
Het beste is om in de eerste stap alleen het vereiste aantal frames voor een of twee stellingcombinaties te monteren. Er kun-
nen dan zo nodig nog eenvoudige uitlijncorrecties voor de stellingvelden worden uitgevoerd.
Gebruik passende steunblokken voor
de montage!
A9
Flach-
mutter M6
Bij vastklink- of schroefprocessen erop let-
Bij vastklink- of schroefprocessen erop let-
ten dat de stellingframes loodrecht staan!
ten dat de stellingframes loodrecht staan!
Gebruik van een referentieframe als
montagevoorbeeld
