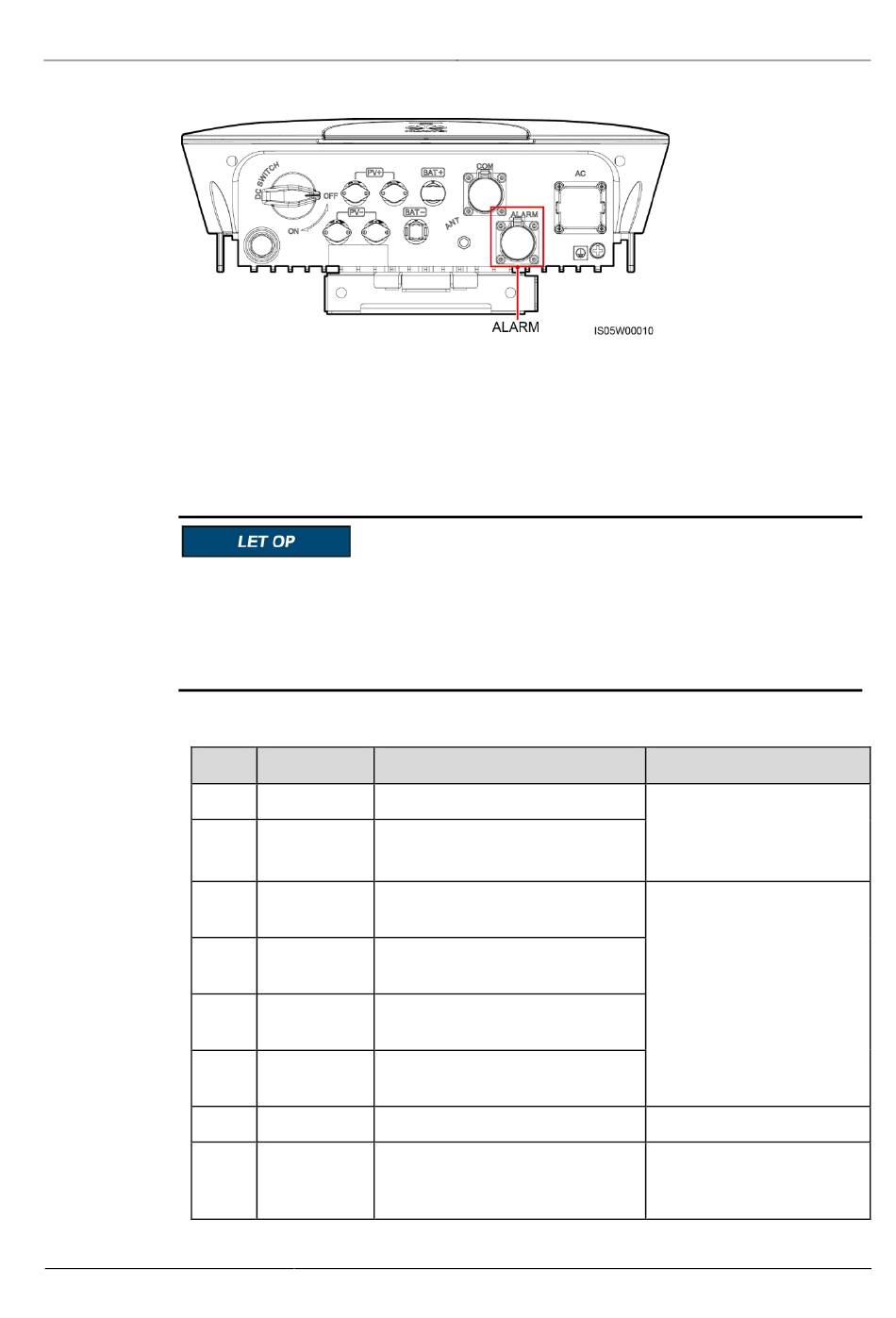

Afbeelding 5-21 ALARM-poorten
De ALARM-poort vormt een alarmsignaalpoort om verbinding te maken met een
waarschuwingslamp, die de gebruiker eraan herinnert om een waarschuwing voor lage
isolatieweerstand, abnormale lekstroom of defecte sensor voor lekstroom af te handelen. De
ALARM-poort reserveert een RS485/12 V-signaalpoort.
De waarschuwingslamp moet worden aangebracht binnen 2 meter van de SUN2000L.
Het wordt tevens aanbevolen om de afschermingslaag van de signaalkabel van het
apparaat dat op de ALARM-poort en de COM-poort wordt aangesloten, te aarden.
De waarschuwing voor een defecte sensor voor lekstroom is de waarschuwing voor
apparaatafwijking met een oorzaak-ID van 5.
Tabel 5-4 ALARM poortpindefinities
Nr.
1
2
3
4
5
6
7
8
Uitgave 05 (06-06-2019)
Label
Definitie
ALARM–
Waarschuwingssignaal–
ALARM+
Waarschuwingssignaal+
485B3
RS485B, RS485 differentieel
signaal–
485A3
RS485A, RS485 differentieel
signaal+
12 V–
Negatieve aansluiting van de 12 V-
voeding
12 V+
Positieve aansluiting van de 12 V-
voeding
N/B
N/B
PE
Aardingsafscherming
Huawei bedrijfseigen en vertrouwelijk
Copyright © Huawei Technologies Co., Ltd
5 Elektrische aansluitingen
Beschrijving
Gereserveerd, kan worden
aangesloten op de
voedingspoort op een
waarschuwingslamp
Gereserveerd RS485/12 V-
signaalpoort,
uitgangsvermogen van de
12 V-voeding ≤ 3 W
N/B
Wordt aangesloten op de
afschermingslaag van de
kabel.
