Voorbereidingen

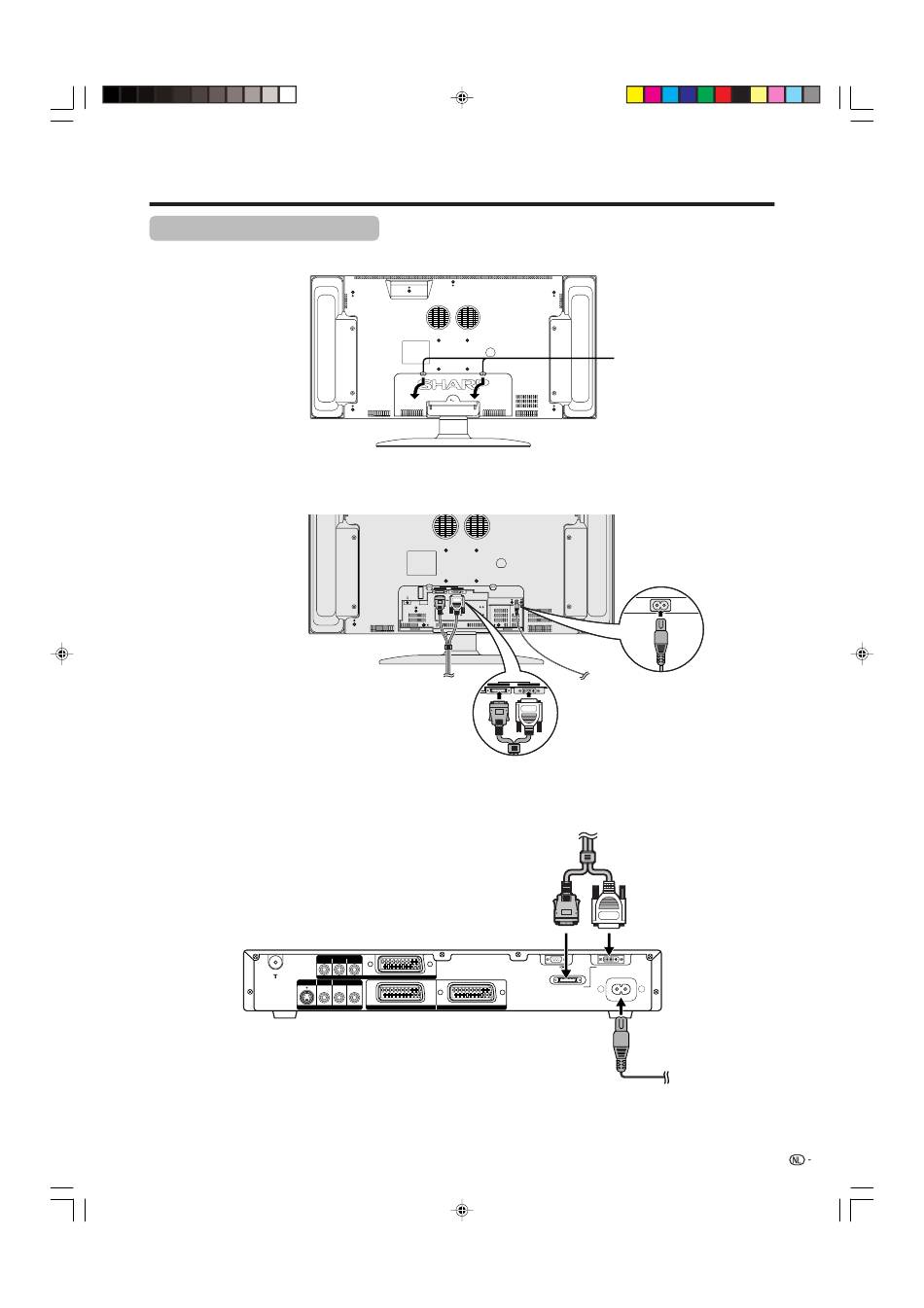

Aansluiten van het systeem
Verwijderen van het aansluitingen-dekseltje
1.
Sluit de systeemkabel en het netsnoer op het beeldscherm aan.
2.
Sluit de systeemkabel en het netsnoer op het AVC-systeem aan.
S
• OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, MAG U GEEN NIET-GEÏSOLEERDE ONDERDELEN OF KABELS
AANRAKEN WANNEER HET NETSNOER OP EEN STOPCONTACT IS AANGESLOTEN.
LC-30HV2E(NL)-a
Downloaded from:
http://www.usersmanualguide.com/
Beeldscherm (achterkant)
Steek de stekker stevig
naar binnen totdat de
lipjes aan beide
zijkanten vastklikken.
AVC-systeem (achterkant)
COMPONENT
Y
P
B
(C
B
)
P
R
(C
R
)
INPUT 3
S-VIDEO
VIDEO
R - AUDIO - L
AV OUTPUT
INPUT 2
5
DISPLAY OUTPUT-2
DISPLAY OUTPUT-1
AC INPUT
110V–240V
DISPLAY INPUT2
DISPLAY INPUT1
AC INPUT
110V–240V
DISPLAY INPUT2
DISPLAY INPUT1
(GRIJS)
(WIT)
Steek de stekker in de
aansluiting en maak de
stekker vast door de
handschroeven vast te
draaien.
Systeemkabel
(GRIJS)
RS-232C
DISPLAY OUTPUT1
DISPLAY OUTPUT2
INPUT 1
02.3.25, 1:32 PM
Druk de twee bovenste
nokjes omlaag en trek
het dekseltje naar u toe.
Netsnoer
AC INPUT
110V–240V
Systeemkabel
(WIT)
AC INPUT
220–240V
Netsnoer
