Buitenunit - Daikin R410A Split Series Montagehandleiding
Verberg thumbnails
Zie ook voor R410A Split Series:
- Installatiehandleiding ,
- Gebruiksaanwijzing (40 pagina's) ,
- Montagehandleiding (17 pagina's)
Inhoudsopgave
Tekeningen voor de installatie van de
buitenunit
1.
Aandachtspunten bij het monteren van de slang voor bevochtigen.
• Het vocht op de buitenunit wordt bij bevochtigen samen met de lucht om de buitenunit naar de binnenunit
getransporteerd. Monteer de buitenunit op en schone en bewegingsluwe locatie.
• Wanneer de bevochtigerslang
1) Deze mag niet aangesloten worden op de bestaande ingebouwde leidingen. De slang moet als geheel afzonderlijk
weggewerkt worden.
• De lengte van de bevochtigerslang
1) U kunt de bevochtigerslang
2) De lengte van de bevochtigerslang
Snij het overtollige deel van de slang af. Gebruik de afstandsbediening om de slanglengte in te stellen.
• Wanneer de bevochtigerslang
met behulp van het meegeleverde koppelstuk
om ervoor te zorgen dat de verbindingen waterdicht zijn. (Meer informatie vindt u in de paragraaf De bevochtigerslang
monteren op pagina 8.)
• Dicht de uiteinden van de bevochtigerslang
het moment dat de slang op de binnen- en buitenunit aangesloten wordt, om te voorkomen dat water of andere materialen
in de slang terecht kunnen komen.
• Buig de bevochtigerslang
Max. toegestane lengte
Max. toegestane hoogte
Gaspijp
Vloeistofpijp
Het is niet nodig om extra koelmiddel bij te vullen als de
*
leidinglengte korter is dan de maximale lengte.
Op plaatsen met een
gebrekkige afvoer kunt u de
buitenunit op blokken zetten.
Stel de hoogte van de voeten
bij tot de buitenunit horizontaal
staat. Als dat niet het geval is,
kan water zich ophopen en
gaan lekken.
3
weggewerkt wordt:
C
is vermeld op de verpakking.
C
verlengen met een verlengstuk (niet meegeleverd).
C
moet ingesteld worden, om de bevochtigingscapaciteit te garanderen.
C
in een scherpe bocht gemonteerd moet worden, kan de bocht ook gerealiseerd worden
C
of de meegeleverde kniestuk
D
bij het installeren in de wand af met tape of een vergelijkbaar materiaal tot
C
nooit meer dan 90°.
C
10m
8m
Buitendiameter 9,5mm
Buitendiameter 6,4mm
. Gebruik de meegeleverde tie-wrap
E
C
Bevochtigerslang

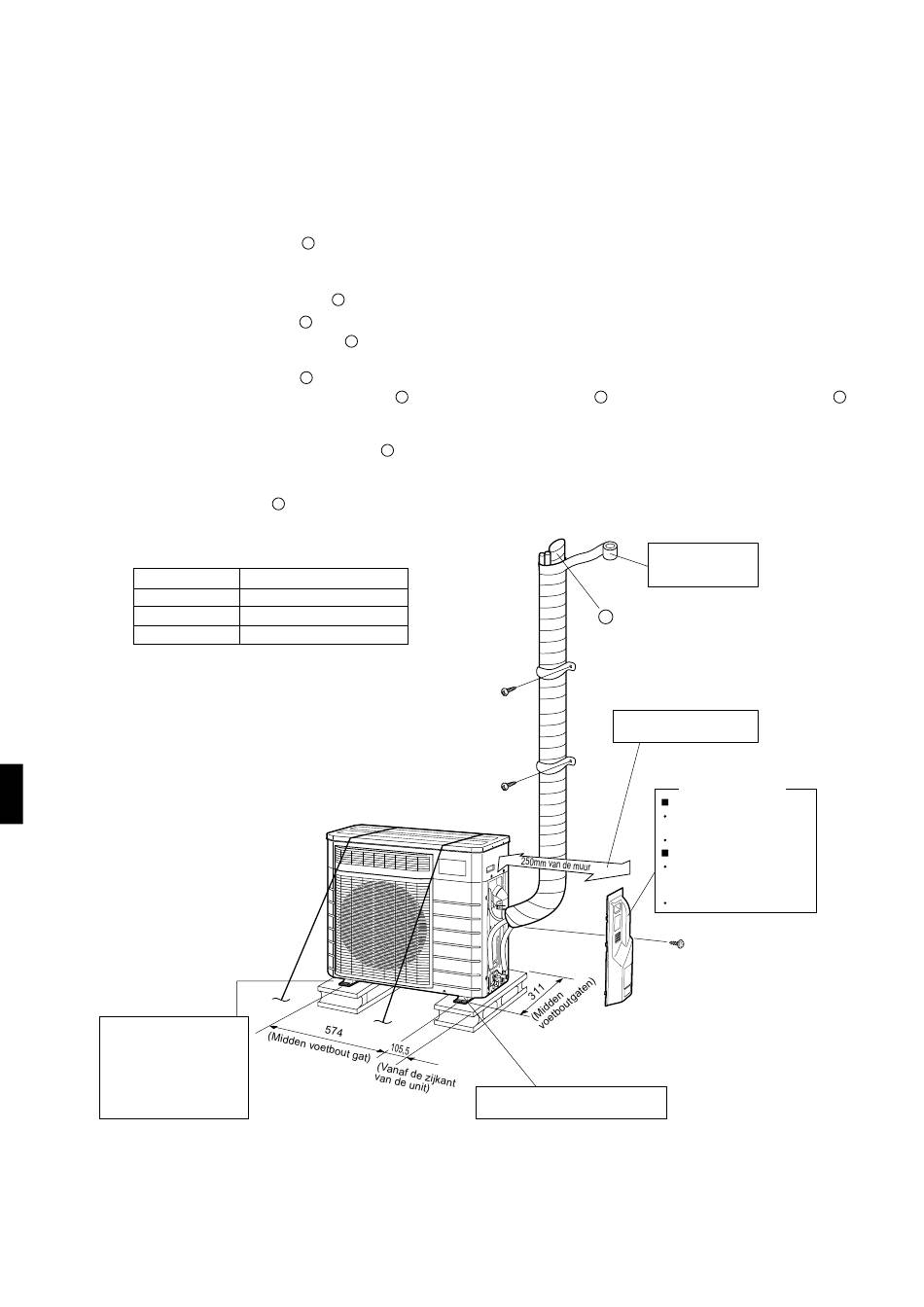

Ruimte nodig voor leidingen
en elektrisch onderhoud.
Gebruik voetbouten of tuidraden waar
er het risico is dat de unit valt.
Eenheid: mm
Wind het plakband
rond de pijpen van
beneden naar boven.
Onderhoudsdeksel
Het onderhoudsluik verwijderen.
Draai de schroef van het
luikje helemaal los.
Schuif het deksle omlaag.
Het onderhoudsluik bevestigen.
Plaats het bovenste deel van
het onderhoudsluikje in de
buitenunit.
Draai de schroef vast.
