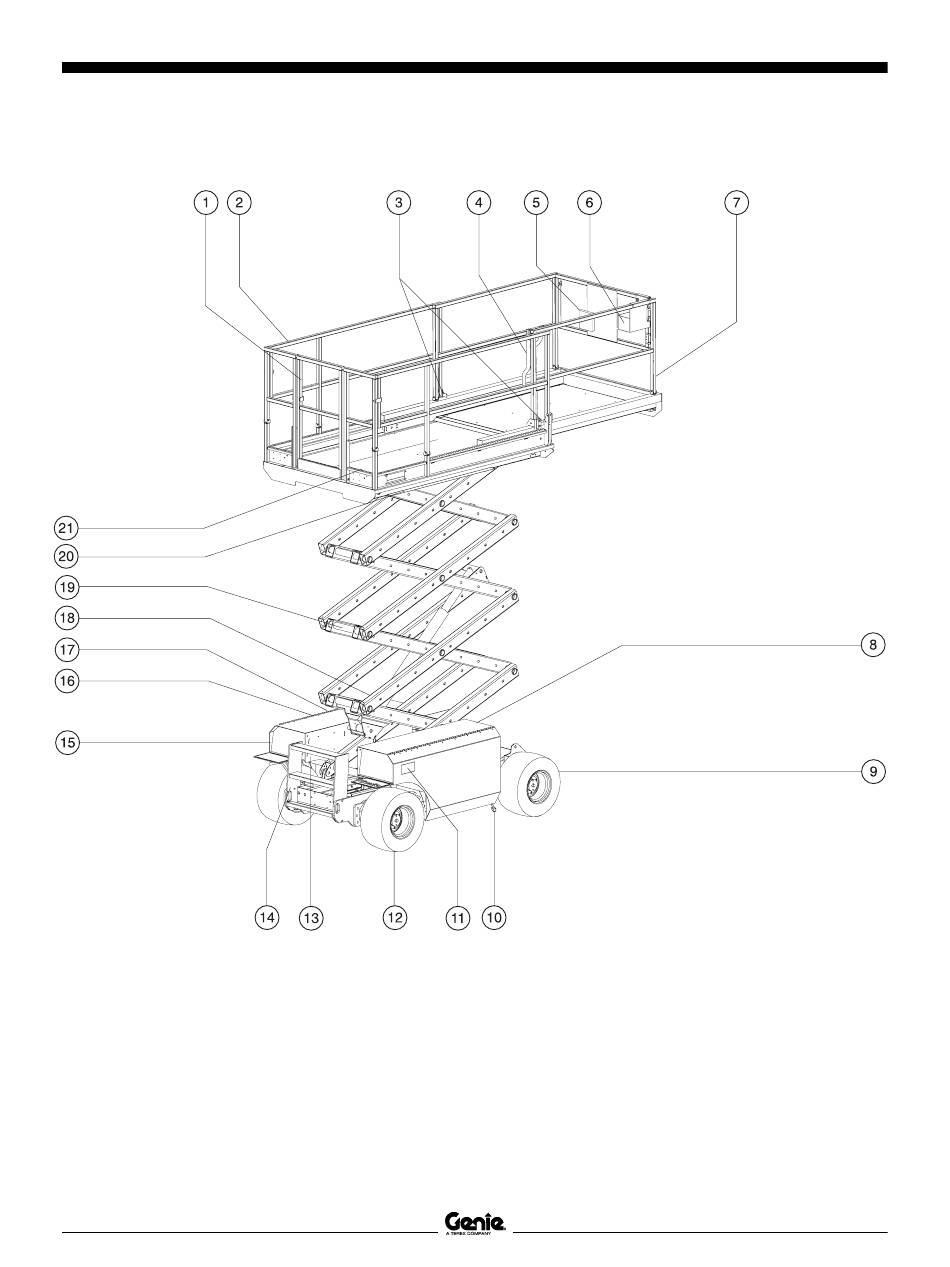

1 Platformtoegangshek
2 Platformveiligheidsreling
3 Veiligheidsgordelveranke-
ringspunt
4 Vergrendelingshendel
platformverlenging
5 Opbergruimte voor handleiding
6 Platformbediening
7 Platformverlenging
8 Afdekking aan accuzijde
Onderdeelnr. 1000059DU
9 Stuurwiel
10 Voeding naar platform-oogje
11 Voeding naar acculader-oogje
en acculader (onder afdekking)
12 Achterwiel
13 Scheefstandalarm
(onder afdekking)
14 Toegangsladder/
transportvastzetpunt
15 Grondbediening met nooddalen
en diagnose-LED
GS-2668 DC • GS-3268 DC
Bedieningshandleiding
Legenda
16 Afdekking aan
grondbedieningszijde
17 Peilaanduiding hydraulische olie
(onder afdekking)
18 Knopschakelaar remvrijzetpomp
en remvrijzethendel (op deze
afbeelding niet zichtbaar)
19 Veiligheidsarm
20 Laadvermogenindicatie
(indien aanwezig)
21 GFCI-contactdoos
