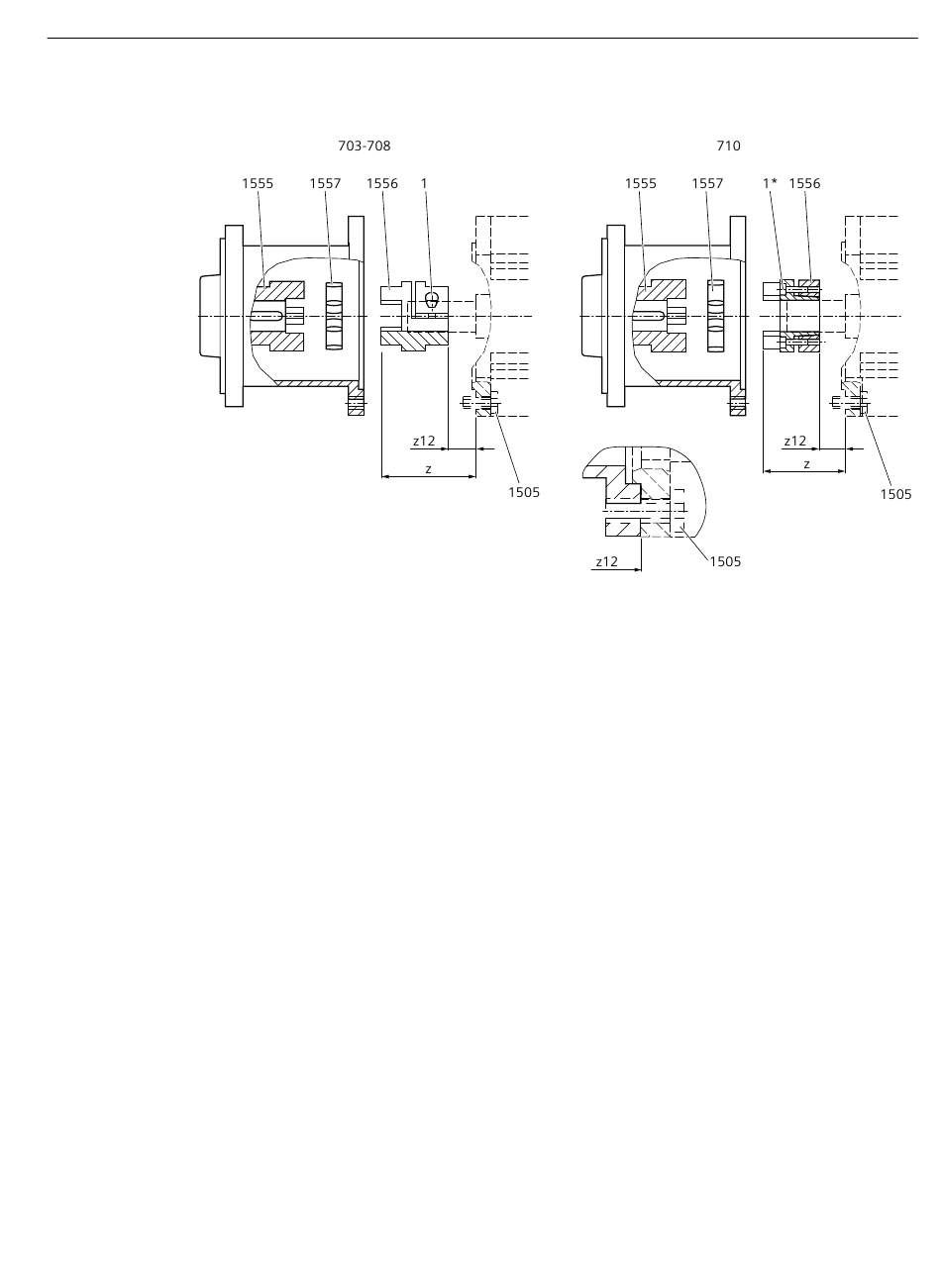

Bouwgrootte 703 tot 708 en bouwgrootte 710
1, 1* Schroef
1505 Schroef
1555 Koppelingshelft
Afbeelding 4-7
Procedure
1. Draai de schroef 1 of 1* iets los.
2. Trek de koppelingshelft 1556 op het motorasuiteinde zoals onder Monteer de ingaande of
uitgaande elementen (Pagina 27) beschreven.
3. Houd de afstandsmaten z12 en z aan.
4. Bevochtig de stifttap 1 of 1* met lijm (middelzwaar, bijv. Loctite 243).
5. KQS 703 tot 708:
Trek de schroef 1 met voorgeschreven aanhaalmoment T
KQS 710:
Trek de schroef 1* met bekwijdte SW gelijkmatig en stapsgewijs kruislings aan. Herhaal dit
proces net zo lang tot het voorgeschreven aanhaalmoment T
6. Leg het elastische onderdeel 1557 in de koppelingshelft 1555.
7. De tandflanken licht invetten of inoliën om de montagekracht te verminderen.
8. Bevochtig de schroeven 1505 met lijm (middelzwaar, bijv. Loctite 243).
9. Bevestig de motor met de schroeven 1505 met het voorgeschreven koppel aan de hand van
de tabel in Schroefdraadmaten en aanhaalmomenten voor bevestigingsschroeven
(Pagina 27).
SIMOGEAR Adapter voor transmissie - KS, K2, K3, K4, K5, KQ, KQS, K8, A, AZ
Bedieningshandleiding, 05/2022, A5E37452752A/RS-AL
Adapter KQS
1556 Koppelingshelft
1557 Elastisch onderdeel
SW en bekwijdte SW aan.
A
SW is bereikt.
A
Monteren
4.5 Motor monteren
