Voor de aansluiting geldt de volgende instructie:
Voor de afscherming zorgt de afschermring van de steekverbinding. Voorwaarde voor een correcte
afscherming is dat de betreffende steekverbinding van metaal is en het scherm gevlochten is. De
afscherming moet aan één zijde worden geaard.

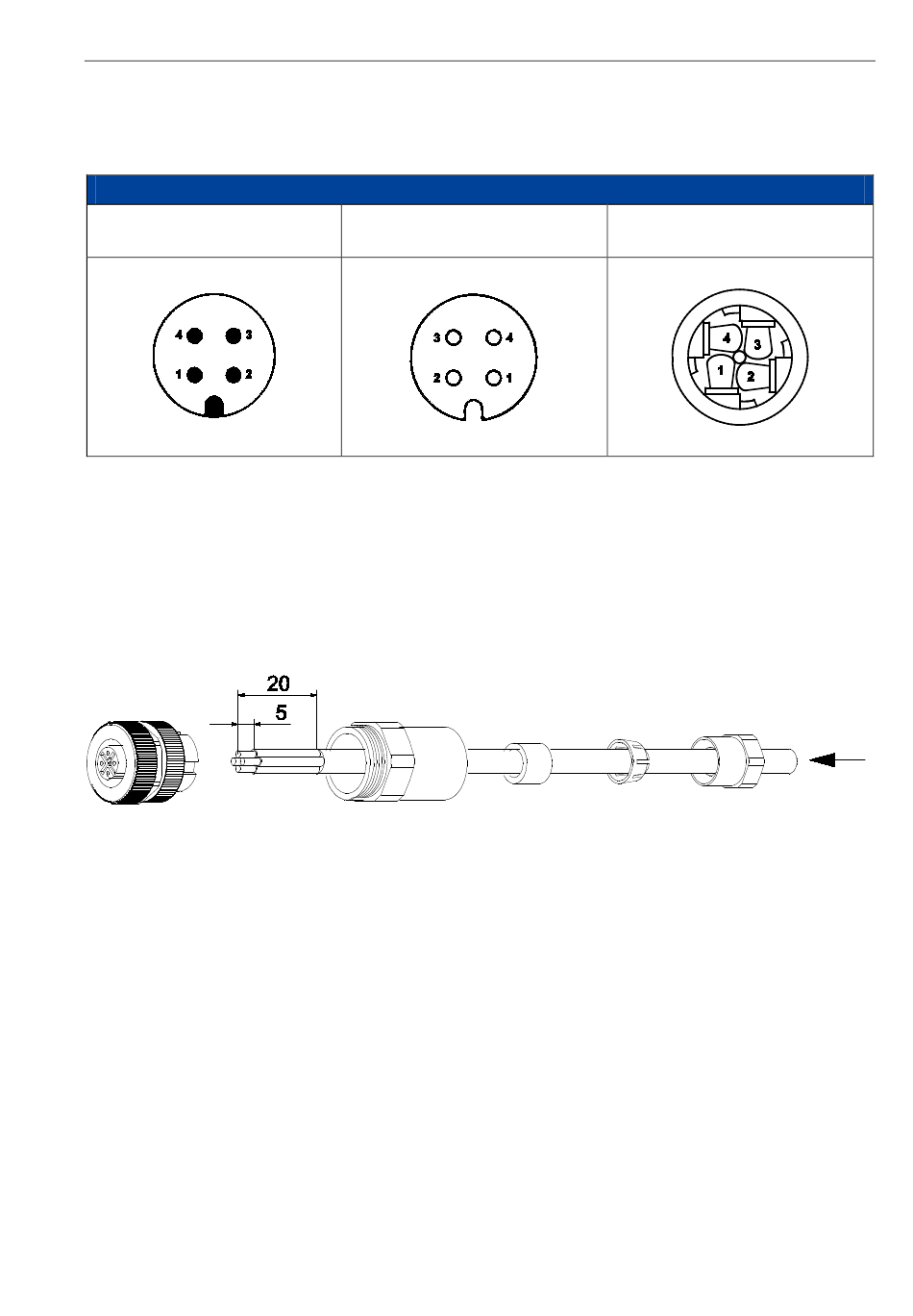

Steekverbinding, M12 x 1, 4-polig, A-gecodeerd
Pooldiagram stekker
Aanzicht zijkant transmitter
De kabel moet als volgt geconfectioneerd worden:
1.
Schuif de componenten van de steekverbinding over de kabel heen
2.
Leng de draadmantel 20 mm af
3.
Leng de draadmantel 5 mm af
4.
Breng de kabel volgens de aansluitbezetting in de steekverbinding in
5.
Componenten van de steekverbinding in elkaar zetten /in elkaar draaien
®
METPOINT
SP11
Pooldiagram connector
Aanzicht zijkant connector
Elektrische installatie
Pooldiagram connector
Aanzicht zijkant schroef
19
