8
Onderhoud
1
2
Afbeelding 8-45
AZ 75
AS 700
Afbeelding 8-46
1/2
Afbeelding 8-47
8-20
AZ 95
AS 900
3/4

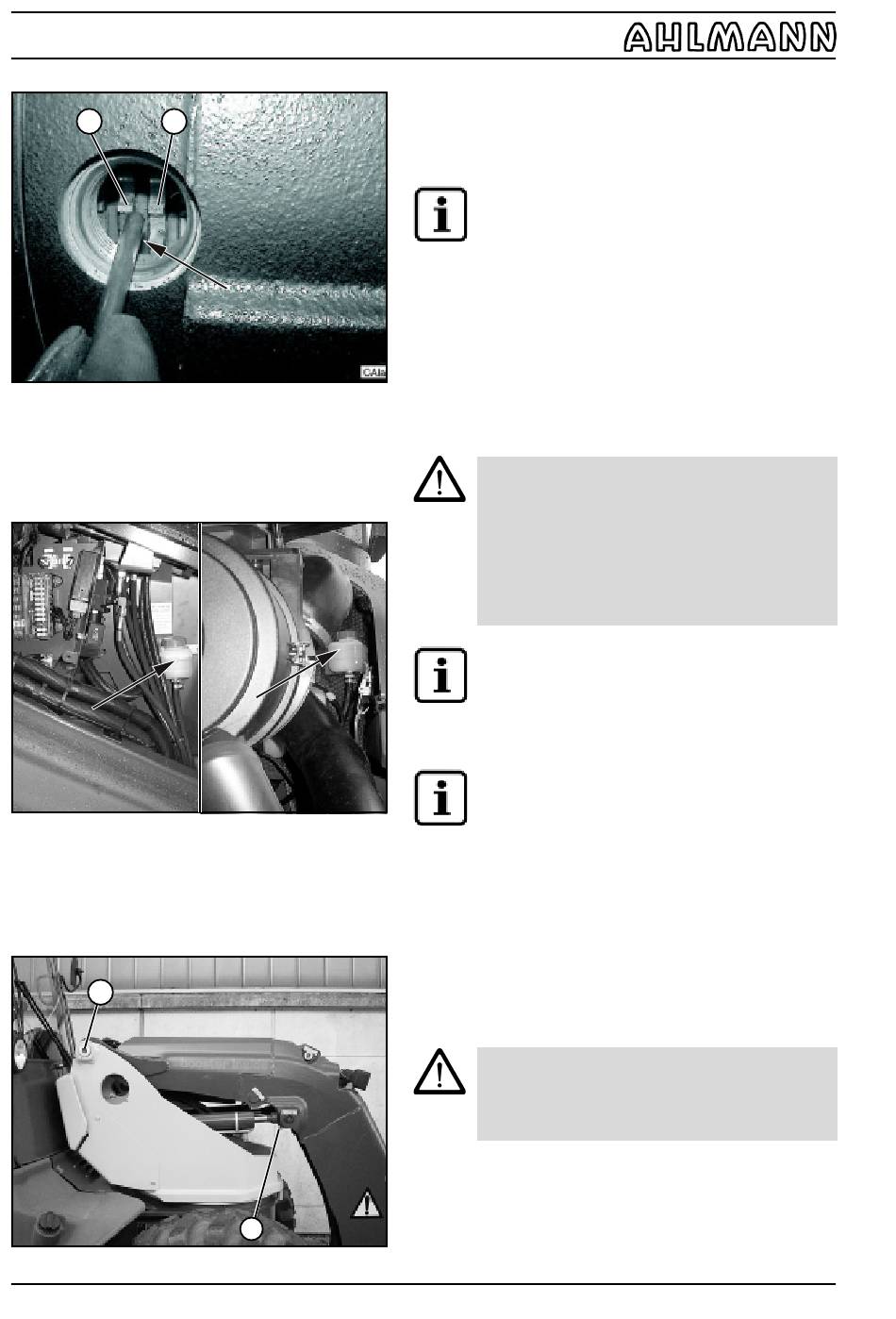

(4) Met speciaal gereedschap (voelmaatje of controle-
doorn) (8-45/pijl) met een controlemaat van 4,08 mm de
afstand tussen de tegenschijven (8-45/1+2) bij beide
controleopeningen controleren.
AANWIJZING
Als het speciale gereedschap (8-45/pijl) niet
tussen de beide tegenschijven (8-45/1+2) kan
worden geschoven, zijn de remvoeringen te
zeer versleten en moeten worden vervangen.
(5) Afsluitplug weer indraaien.
8.2.15 Remvloeistofpeil controleren/bijvullen
ATTENTIE
- Het vloeistofpeil van de remhydrauliekolie
moet zich op de „maximumlijn" (46/pijl) van
het compensatiereservoir bevinden.
- Als bijvullen van remhydrauliekolie nodig is,
mag alleen hydrauliekolie conform „DIN 51524
HVLP 46" van de viscositeitsklasse „ISO VG
46, VI > 180" worden gebruikt.
AANWIJZING AZ 75
Het
compensatiereservoir
remhydrauliekolie (46/pijl) bevindt zich aan de
rechterzijde van de machine achter de
onderhoudsklep.
AANWIJZING AZ 95
Het
compensatiereservoir
remhydrauliekolie (46/pijl) bevindt zich in de
motorruimte aan de rechterzijde van de machine.
8.3
Vetsmeerpunten
8.3.1
Shovelaggregaat
ATTENTIE
De lagerpennen/smeerpunten van het shovel-
aggregaat (8-47 tot 8-52) moeten om de 10
bedrijfsuren gesmeerd worden.
Pos. 1 + 2 Chassis/shovelaggregaat
Pos. 3 + 4 Hefcilinder aan de stangzijde
voor
de
voor
de
S700/S900
