Bedieningshandleiding
Bedieningselementen
Platformbedieningspaneel
1
Claxonknop
Druk op deze knop om de claxon te laten klinken.
Laat de knop los om de claxon te stoppen.
2
Hulpvoedingschakelaar met afdekklepje
Gebruik hulpvoeding als de primaire krachtbron
defect is.
Houd de hulpvoedingschakelaar ingeschakeld en
activeer tegelijkertijd de gewenste functie.
3
Indicatielampje 'rijden ingeschakeld'
Als het lampje brandt, duidt dit aan dat de arm
net voorbij een van beide achterwielen is
gedraaid en de rijfunctie is uitgeschakeld.
4
Rijschakelaar
Houd de rijschakelaar naar een van beide zijden
en verplaats de rij-joystick langzaam uit het
midden om te rijden terwijl het lampje 'rijden
ingeschakeld' brandt. Houd er rekening mee dat
de machine kan gaan rijden in de richting die
tegengesteld is aan de richting waarin de rij- en
stuurbedieningselementen worden bewogen.
5
Z-45/25J: Schakelaar 'jib op/neer'
Beweeg de schakelaar
omhoog om de jib omhoog
te brengen. Beweeg de
schakelaar omlaag om de
jib neer te laten.

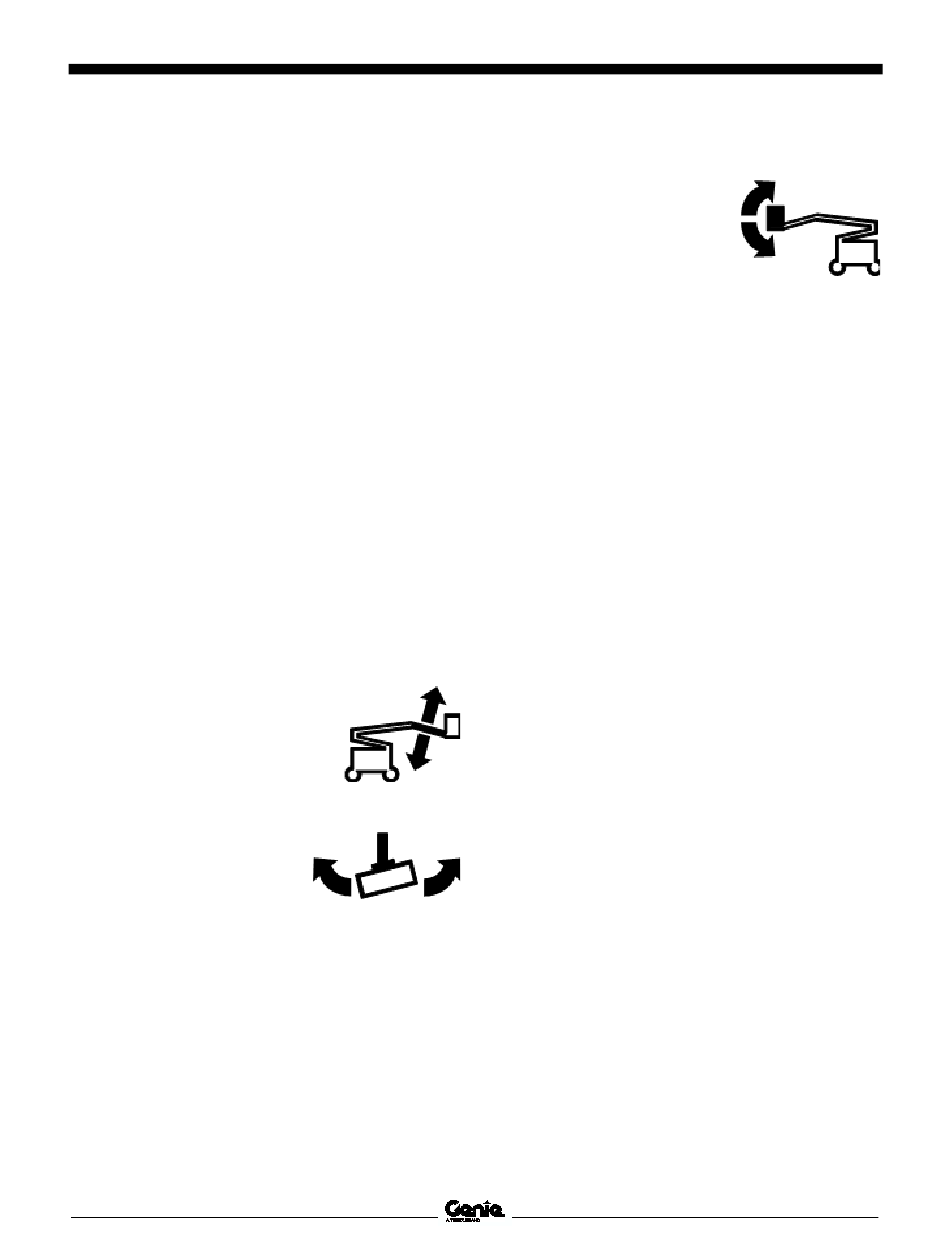

6
Platformrotatieschakelaar
Beweeg de
platformrotatieschakelaar
naar rechts om het
platform naar rechts te
draaien. Beweeg de
platformrotatieschakelaar
naar links om het
platform naar links te
draaien.
28
7
Platformnivelleringsschakelaar
Beweeg de
platformnivelleringsschakelaa
r omhoog om het platform
omhoog te brengen. Beweeg
de
platformnivelleringsschakelaa
r omlaag om het platform
neer te laten.
8
Gebruikt voor optionele uitrusting
9
Bi-Energy-modellen: Gloeibougieschakelaar
Beweeg de gloeibougieschakelaar naar een van
beide zijden en houd deze 3 tot 5 seconden vast.
10 Bi-Energy-modellen: Motorstartschakelaar
Beweeg de motorstartschakelaar naar een van
beide zijden om de motor te starten.
11 Bi-Energy-modellen:
Motortoerentalkeuzeschakelaar
Beweeg de schakelaar naar links (konijn &
voetschakelaar) voor een door de
voetschakelaar geactiveerd hoog stationair.
Beweeg de schakelaar naar het midden
(schildpad) voor laag stationair.
Beweeg de schakelaar naar rechts (konijn) voor
hoog stationair en snel laden van accu's.
12 Indicatielampje 'overbelasting platform'
Een knipperend lampje geeft aan dat het
platform is overbelast en er treedt geen enkele
functie in werking. Verwijder gewicht tot het
lampje uitgaat.
13 Indicatielampje 'machine niet vlak'
Het lampje knippert als het platform omhoog is
gebracht en de machine zich op een steile
helling bevindt. De rijfunctie in een of beide
richtingen werkt niet.
Z
®
-45J DC • Z
®
-45J Bi-Energy
Zevende uitgave • Tweede druk
Onderdeelnr. 1307436DUGT
