11. Elektrisch schema

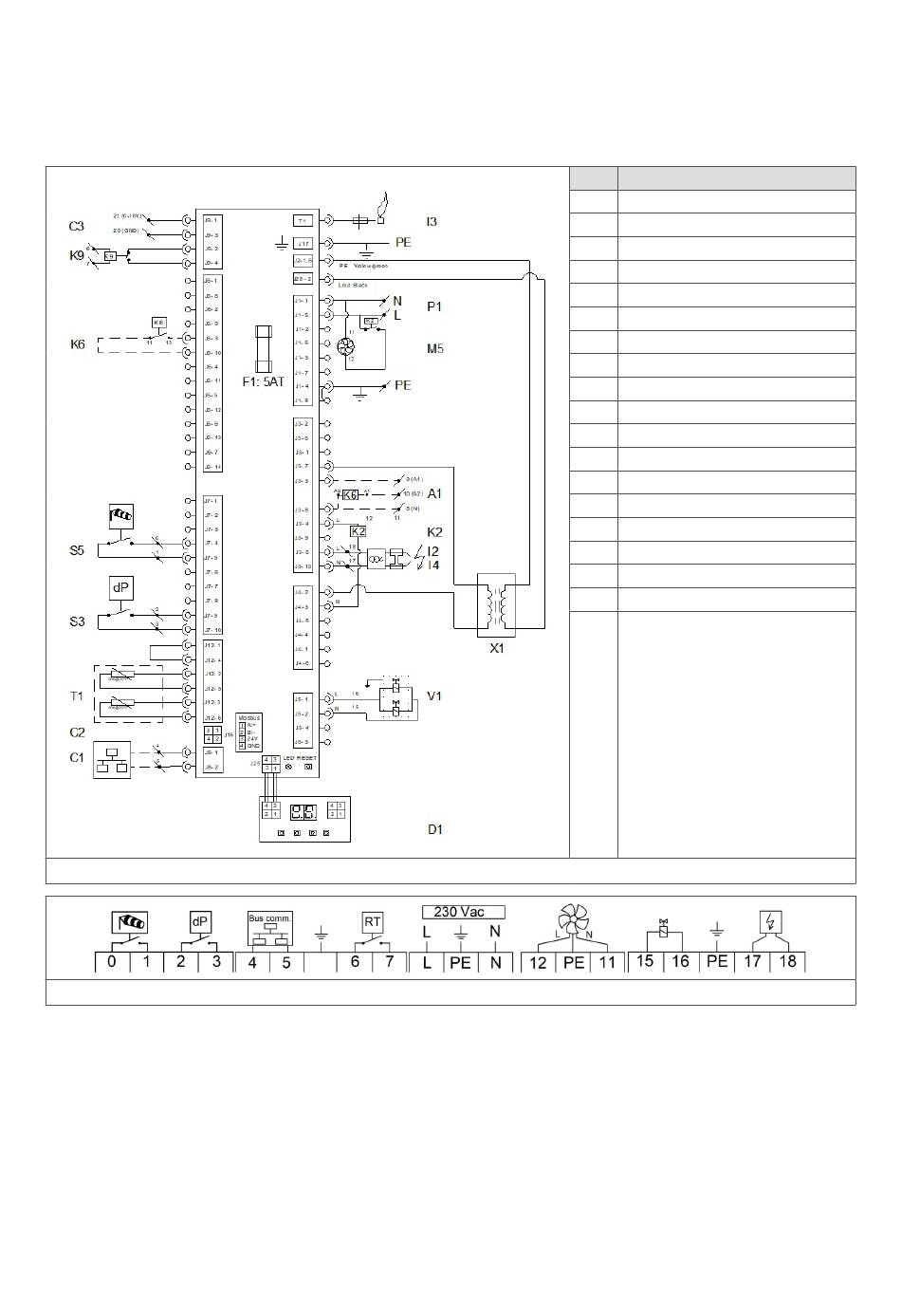

Een volledig elektrisch bedradingsschema wordt getoond in figuur 22. De aansluitingen die het belangrijkst zijn voor het
installatieproces worden getoond in figuur 23.
Figuur 22 - Elektrisch schema
Figuur 23 - Hoofdaansluitingen voor de installatie
INSTALLATIEHANDLEIDING LUCHTVERWARMER TYPE DHX
Nr.
Type verbinding
A1
Alarmoutput (optioneel)
C1
Buscommunicatiesysteem
C2
Modbus ingang (optioneel)
C3
0 - 10 V input (optioneel)
D1
Display (2 x 7 segment)
F1
Glaszekering (5 x 20 mm 5AT)
I2
Ontstekingselektrode
I3
Ionisatie-elektrode
I4
Ontstekingstransformator
K2
Motorrelais
K6
Resetrelais (optioneel)
K9
Relais voor externe ingang Aan - Uit 230 V
M5
Systeemventilator (AAN - UIT)
P1
Stroomvoorziening (230 V~)
S3
Gasdrukschakelaar
S5
Vaan-schakelaar systeemventilator
T1
Temperatuursensor (warmtewisselaar)
V1
Gasklep
X1
Ionisatietransformator
