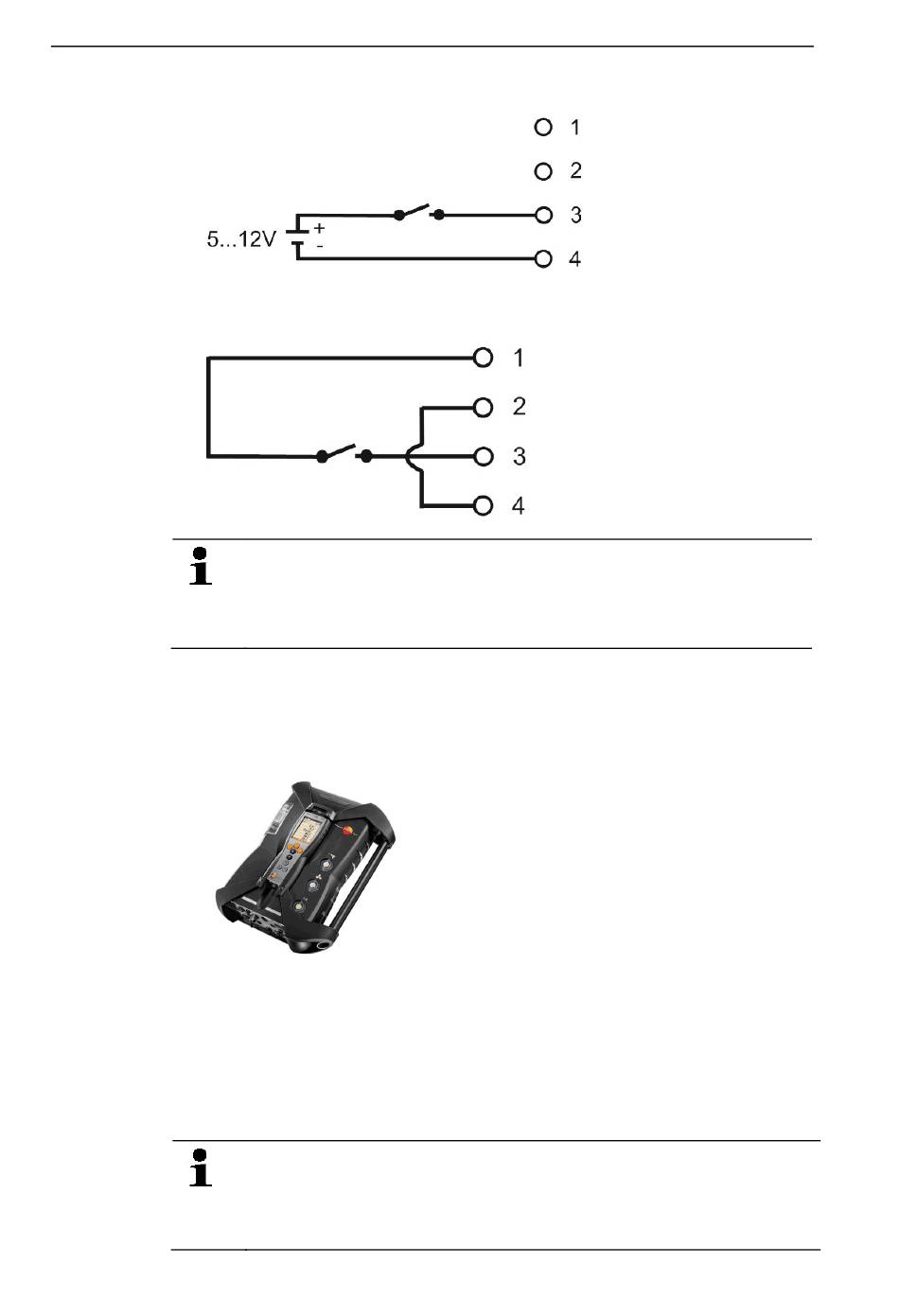

> Triggeringang bezetten, met externe spanning (5...12V):
> Triggeringang bezetten, met voeding via instrumentspanning
(12V):
5.2.4.
Systeemcomponenten verbinden
5.2.4.1.
Verbinding via contactstrip
De Control Unit kan op de analysebox worden gestoken.
1. De geleidegroef aan de onderkant van de Control Unit in de
geleidepennen van de analysebox zetten.
2. De Control Unit tegen de analysebox drukken, tot de ver-/
ontgrendelingsknop tweemaal hoorbaar arrêteert.
Bij voeding via instrumentspanning is de start van het
rookgasanalyse-instrument via de triggeringang uit de
uitgeschakelde toestand alleen mogelijk bij ingestoken
netstekker.
Ter bescherming van het display (bijv. bij het transport) kan
de Control Unit ook met de achterkant naar boven erin
worden gezet, een verbinding met de analysebox bestaat
dan niet.
5 Eerste stappen
35
