BEDIENING EN FUNCTIE
Er kunnen tot vijf vlotterschakelaars aan de scha-
kelkast aangesloten worden:
• Basislastpomp AAN
• Pieklastpomp AAN
• Basislast- en pieklastpomp UIT
• Droogloopbeveiliging
• Hoogwater
Daardoor is het mogelijk om 1 of 2 pompen aan
te sturen.
De vlotterschakelaar moet met een maakcontact
uitgerust zijn, d.w.z. bij het bereiken of over-
schrijden van het schakelpunt wordt het contact
gesloten.
Fig. 4.: Weergave van de schakelpunten met niveausensor in de
bedrijfsmodus "leegmaken" aan de hand van het voorbeeld voor
twee pompen
1 Basislastpomp AAN
2 Basislastpomp UIT
3 Pieklastpomp AAN
4 Pieklastpomp UIT
* Voor de verhoogde bedrijfsveiligheid bijkomend via vlot-
terschakelaars gerealiseerd.
Fig. 5.: Weergave van de schakelpunten met niveausensor in de
bedrijfsmodus "vullen" aan de hand van het voorbeeld voor een
onderwatermotorpomp
1 Pomp AAN
2 Pomp UIT
Droogloopbeveiliging voor onderwatermotorpomp
5
(gerealiseerd via het contact "Extern OFF")
• Niveaudetectie via niveausensor
Er kan een niveausensor aan de schakelkast aan-
gesloten worden waarmee tot 10 schakelpunten
gedefi nieerd kunnen worden:
• Basislastpomp aan/uit
• Pieklastpomp 1 aan/uit
• Pieklastpomp 2 aan/uit
• Pieklastpomp 3 aan/uit
• Droogloopbeveiliging
• Hoogwater
Daardoor is het mogelijk om 1 tot 4 pompen aan
te sturen.
Bij het bereiken van het eerste inschakelpunt
wordt de basislastpomp ingeschakeld. Wordt
het tweede inschakelpunt bereikt, vindt na het
verstrijken van de ingestelde inschakelvertraging
de bijschakeling van de pieklastpomp plaats. Een
optische weergave vindt plaats in het LC-display
en de groene led brandt, terwijl de pomp(en) in
bedrijf zijn.
Bij het bereiken van de uitschakelpunten worden,
na het verstrijken van de ingestelde uitschakel-
vertragingen en de ingestelde nalooptijd voor de
basislastpomp, de basislast- en pieklastpomp
uitgeschakeld.
Voor de optimalisatie van de pomplooptijden
kan een algemene pompwisseling telkens na het
uitschakelen van alle pompen gebeuren of er kan
Inbouw- en bedieningsvoorschriften Wilo-Control SC-L
5 Droogloopbeveiliging
6 Hoogwater
7 Droogloopbeveiliging*
8 Hoogwater*
3 Hoogwater
4 Watergebrek
een cyclische pompwisseling afhankelijk van een
ingestelde bedrijfsduur plaatsvinden.
Tijdens het bedrijf zijn alle veiligheidsfuncties ac-
tief. Bij storing van een pomp wordt automatisch
omgeschakeld naar een functionerende pomp.
Er vindt een optische alarmmelding plaats en het
contact van de verzamelstoringsmelding (SSM) is
actief.
Als het droogloop- of het hoogwaterniveau wordt
bereikt, vindt er een visuele alarmmelding plaats
en is het contact van de verzamelstoringsmelding
(SSM) en het contact van het hoogwateralarm
(alleen bij hoogwater) actief. Bijkomend vindt een
gedwongen inschakelen resp. -uitschakeling van
alle beschikbare pompen voor de verhoging van
de bedrijfszekerheid plaats.
AANWIJZING
Bij een niveaudetectie met niveausensor
gebeurt de gedwongen inschakeling resp.
-uitschakeling alleen als de droogloopbeveili-
ging en het hoogwateralarm bijkomend met een
vlotterschakelaar gerealiseerd werden!
6.2. Menubesturing en -opbouw
6.2.1. Besturing

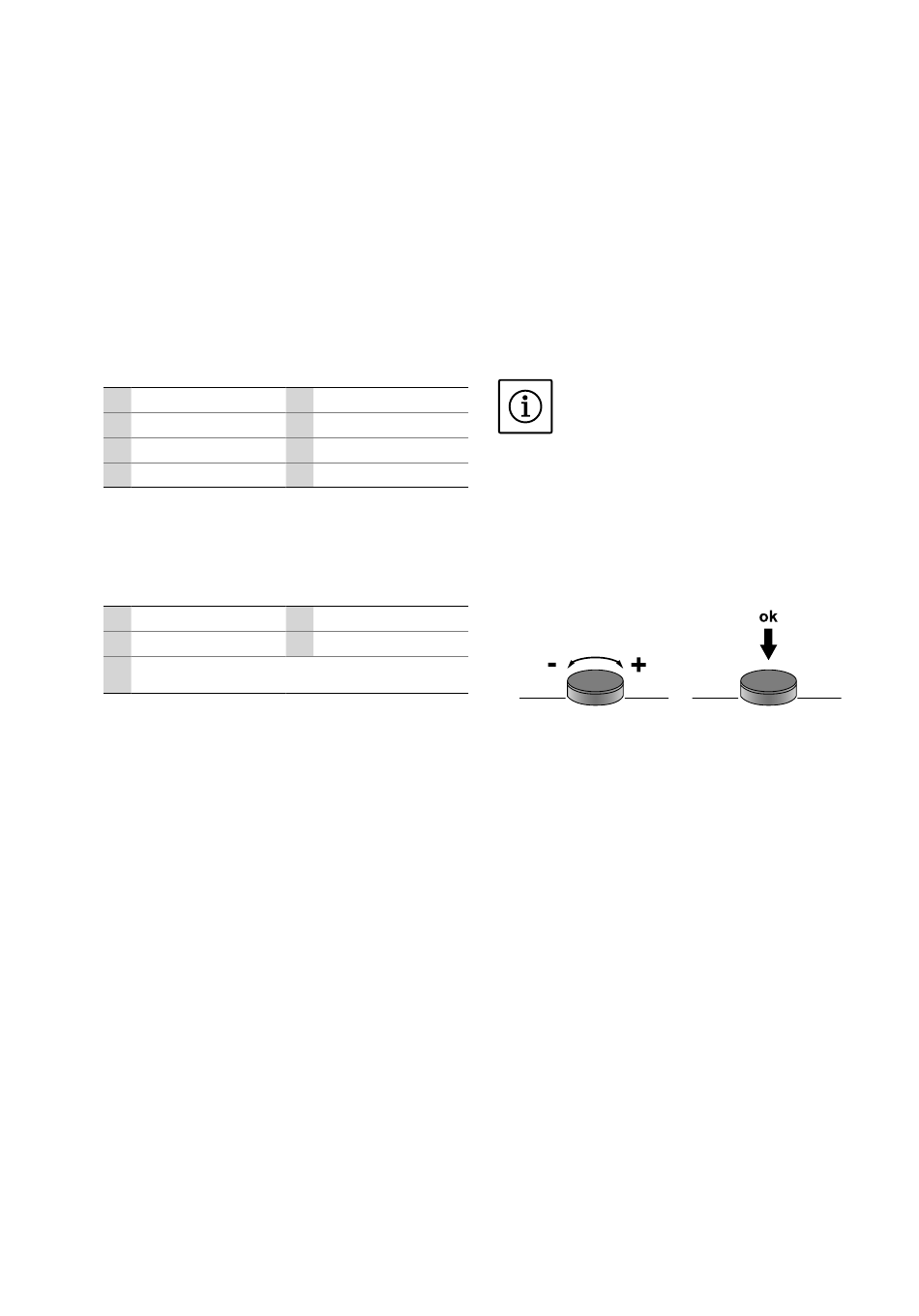

Fig. 6.: Bediening
De besturing van het menu gebeurt met de be-
dieningsknop:
• Draaien: Selectie of waarden instellen
• Indrukken: Menuniveau wisselen of waarde be-
vestigen
6.2.2. Opbouw
Het menu is in twee bereiken onderverdeeld:
• Easy-menu
Voor een snelle inbedrijfname gebruik makende
van de aanwijzingen van de fabriek moeten hier
alleen de bedrijfsmodus en de in- en uitschakel-
waarden ingesteld worden.
• Expert-menu
Voor de weergave en instelling van alle parame-
ters.
Menu oproepen
1.
Bedieningsknop gedurende 3 s indrukken.
2.
Het menupunt 1.0.0.0 verschijnt
3.
Bedieningsknop naar links draaien: Easy-menu
Bedieningsknop naar rechts draaien: E xpert-menu
