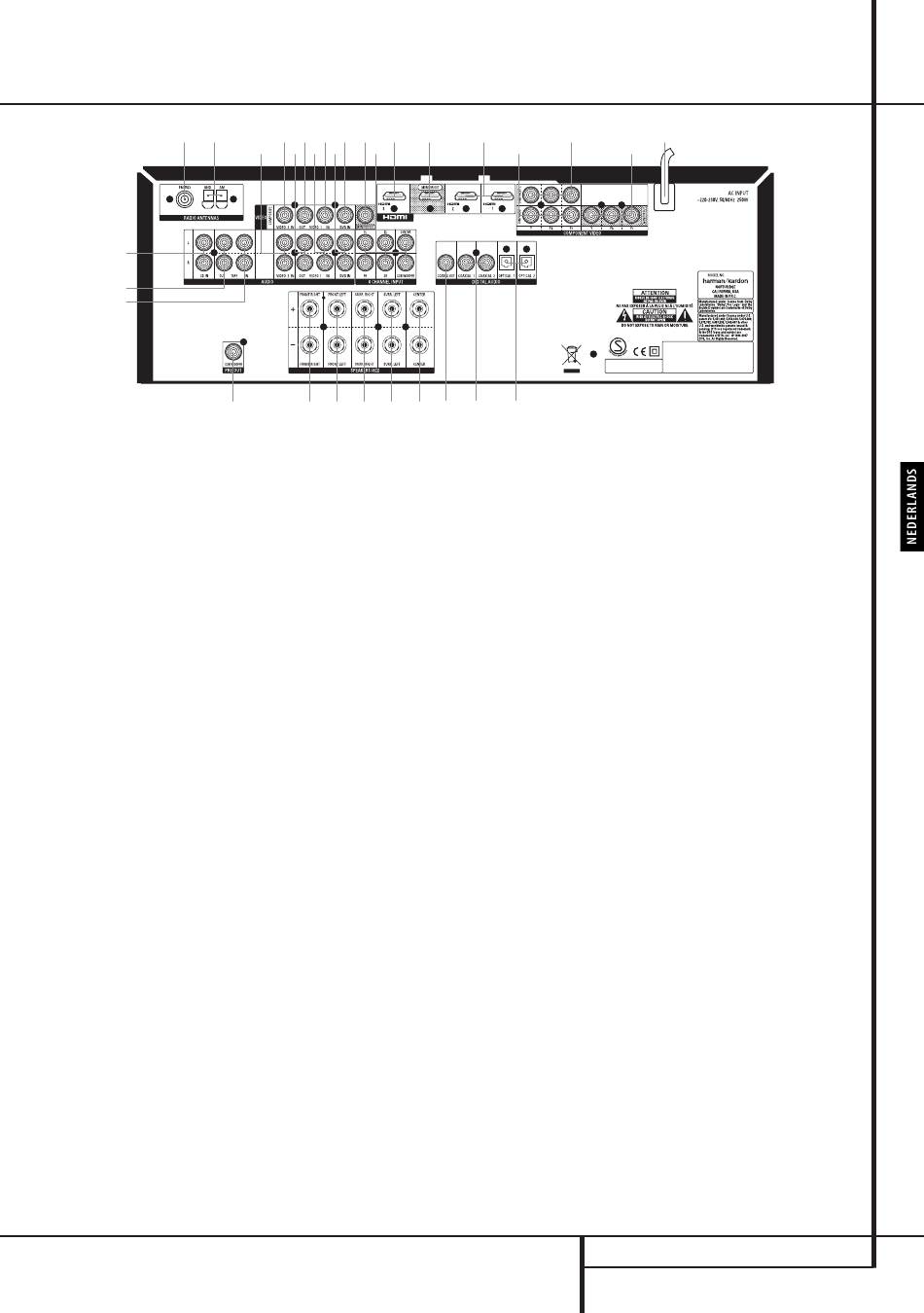

Aansluitingen
�
�
�
�
�
0 tape-ingangen: verbind deze ingangen met de
PLAY/oUt uitgangen van een audiorecorder.
1 tape-uitgangen: verbind deze uitgangen met
de REcoRD/IN ingangen van een audiorecorder.
2 Video 1 audio ingangen: verbind deze
ingangen met de PLAY/oUt uitgangen van een TV of
andere videobron.
3 mg-antenne: sluit hierop de bijgeleverde MG
raamantenne aan. Wordt een externe MG-antenne
gebruikt, sluit die dan aan conform de daarbij
gevoegde aanwijzingen.
4 Video 1 audio uitgangen: verbind deze
uitgangen met de REcoRD/INPUt ingangen van
een VCR.
5 DVD audio ingangen: verbind deze ingangen
met de analoge audio uitgangen op een dVd of andere
video bron.
6 fm-antenne: sluit hierop de bijgeleverde
FM-antenne aan, of een buitenantenne, dan wel een
kabelsysteem.
7 cD-ingang: verbind deze ingang met de analoge
uitgangen van een Cd-speler of Cd-wisselaar.
8 Video 1 component Video Ingang: verbind de
Y/Pr/Pb component video uitgang van de HdTV settop
converter, satellietontvanger of andere videobron met
de component aansluitingen van dat apparaat.
9 coax digitale ingangen: verbind deze ingang
met de coax digitale uitgang van een dVd-speler,
HdTV-receiver, Ld-speler, Md- of Cd-speler. Het kan
een dolby digital, dTS of standaard digitaal PCM-
signaal zijn. Sluit geen RF digitaal signaal van een
Ld-speler op deze ingang aan.
A Subwoofer uitgang: verbind deze uitgang met
de lijningang van een actieve subwoofer. Bij gebruik
van een losse subwooferversterker wordt deze uitgang
met de ingang van die versterker verbonden.
� � � �
�
�
�
� � �
�
�
�
�
�
�
B tV/monitoruitgang: verbind deze uitgang
met de composiet ingang van een TV monitor of
videoprojector om het signaal van een videobron
die met de video keuzeschakelaar op de receiver is
gekozen.
C HDmI Ingangen: verbind de HdMI-uitgang van
een videobron zoals een dVd-speler, settop box of
HdTV-tuner met één van deze drie ingangen.
D HDmI Uitgang: verbind deze uitgang met
de HdMI ingang van een van HdMI voorzien
beeldscherm.
E monitor component Video Uitgang: sluit
deze uitgang aan op de component video-ingang van
een videoprojector of –monitor. Wanneer een bron,
aangesloten op een van de twee component video-
ingangen 8F, wordt geselecteerd zal het signaal
naar deze aansluitingen worden gestuurd.
F Video 2 component ingang: sluit de Y/Pr/Pb
component video-uitgangen van een dVd-speler aan
op deze aansluitingen.
opmerking: alle component in- en uitgangen
kunnen op dezelfde wijze als beschreven voor Y/
Pr/Pb signalen ook voor RGB signalen worden
gebruikt en verbonden met de aansluitingen van de
overeenkomstige kleur.
RGB verbinding is niet mogelijk wanneer de bron een
afzonderlijk sync signaal afgeeft (zie pagina 11).
G Netsnoer: verbind de stekker met een
ongeschakeld stopcontact.
H DVD video-ingangen: verbind deze aan sluit-
ingen met de composiet uitgang van een dVd-speler
of andere videobron.
I Video 1 video uitgangen: verbind deze aan-
sluit ingen met de composiet REcoRD/INgANg
aansluiting van een VCR.
J Video 2 audio ingangen: verbind deze
ingangen met de PLAY/oUt composiet uitgang van
een VCR of andere videobron.
�
�
�
�
�
�
�
�
�
�
AVR 142/230
K Video 2 video ingangen: verbind deze aan sluit-
ingen met de composiet PLAY/oUt aansluiting van
een tweede VCR of andere videobron.
L optisch digitale ingangen: verbind deze
ingang met de optisch digitale uitgang van een dVd-
speler, HdTV-receiver, Ld-speler, Md- of Cd-speler.
Het kan een dolby digital, dTS of standaard digitaal
PCM-signaal zijn.
M Video 1 video ingangen: verbind deze
aansluitingen met de composiet PLAY/oUt
aansluiting van een TV of andere videobron.
N 6-kanalen Directe Ingang: deze ingang wordt
gebruikt voor het aansluiten van dVd-Audio of SACd
spelers met discrete analoge uitgangen.
O Digitale audio-uitgang: verbind deze uitgang
met een geschikte digitale ingang van een digitale
recorder.
front/centrum luidsprekeruitgangen:
verbind deze uitgangen met de overeenkomstige +
en – aansluitingen van de front/centrum luidsprekers.
Let bij het aansluiten van luidsprekers altijd goed op
de polariteit: de rode + van de AVR komt aan de rode
+ van de luidspreker en de zwarte – van de AVR komt
aan de zwarte – van de luidspreker. Zie pagina 12 voor
nadere informatie.
Surround luidsprekeruitgangen: verbind
deze uitgangen met de overeenkomstige + en –
aansluitingen van de linker en rechter surround
luidsprekers. Let bij het aansluiten van luidsprekers
altijd goed op de polariteit: de rode + van de AVR
komt aan de rode + van de luidspreker en de zwarte –
van de AVR komt aan de zwarte – van de luidspreker.
Zie pagina 12 voor nadere informatie.
AANSLuITINGEN
9
