AFDEKPANEEL/EINDKAP

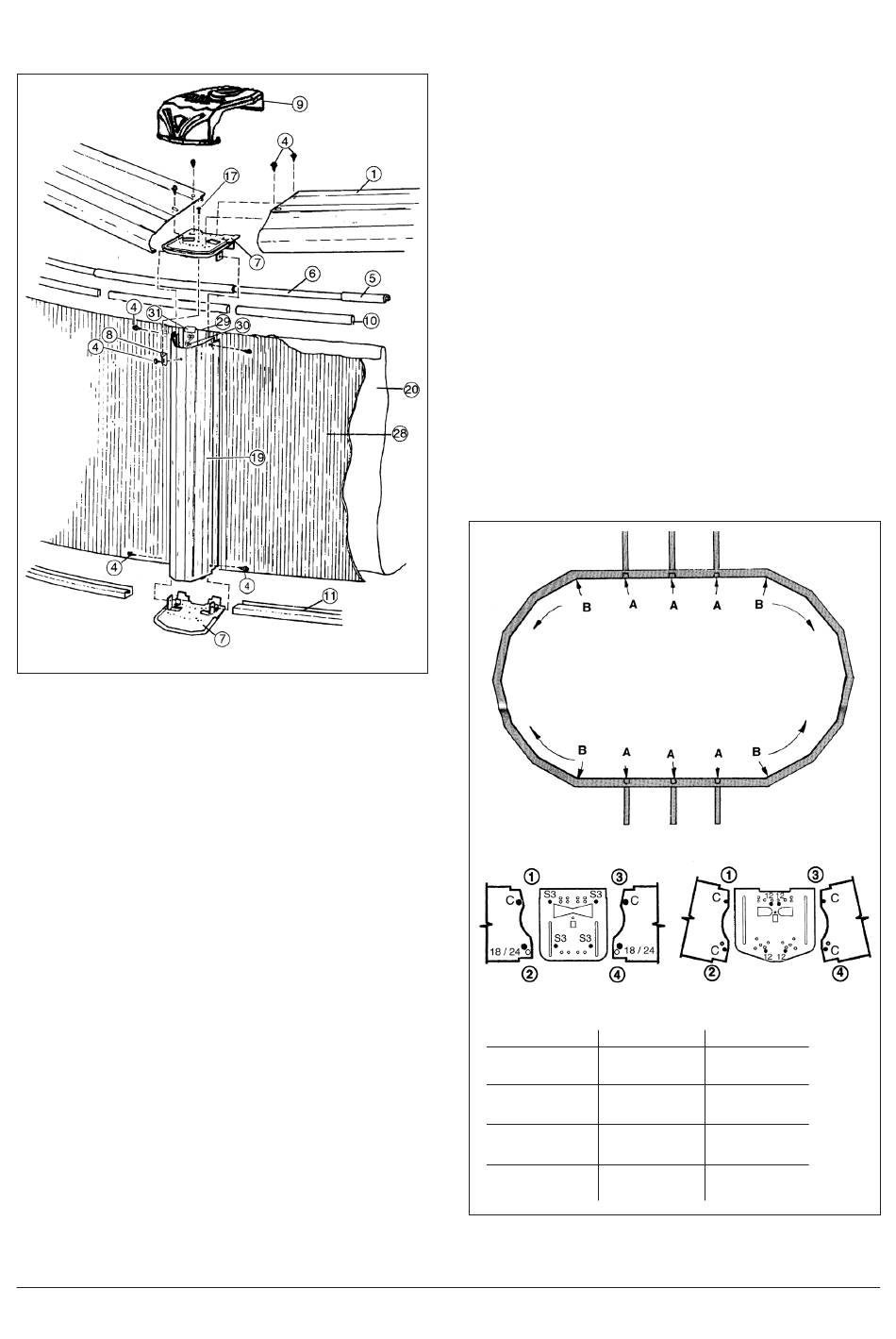

Legenda bij Figuur B
Monteren afdekkappen.
1 = Afdekpaneel
4 = Schroeven
5 = Stabilisatierail (groot)
6 = Stabilisatierail (klein)
7 = Eindkap
8 = Verbindingshoekje
9 = Afdekkap
10 = Plastic profiel
Figuur B
11 = Bodemrail
17 = Schroef
19 = Staander
20 = Liner
28 = Wand
29 = Bout
30 = Moer
31 = Afdekstrip
M O N T A G E - I N S T R U C T I E S U N L A K E - O V A A L - P A G I N A 9
INSTALLATIE AFDEKPANELEN
+ GATENSCHEMA VOOR DE
AFDEKPANELEN
(SUNLAKE 6,10 X 3,60/7,30 X 3,60)
Stap 13a
Er zijn 2 verschillende verbindingen, een rechte A, B, C
en een ronde verbinding D. (zie fig. 13a)
4 zelftappers verbinden de afdekpanelen met de eind-
kappen. Schroef de zelftappers in de juiste gaten van
de afdekpanelen en eindkappen.
Volg hiervoor de maatvoering van het gatenplan.
Gaten met de nr's 1 en 3 zijn van de binnenkant van
het zwembad. Gaten met de nr's 2 en 4 zijn van de
buitenkant van het zwembad.
Verbinding A 3,60
Gatenschema ovale zwembaden
Verbinding A
Gat 1 - Toprail
C
Gat 1 - Eindkap
S3
Gat 2 - Toprail
18/24
Gat 2 - Eindkap
S3
Gat 3 - Toprail
C
Gat 3 - Eindkap
S3
Gat 4 - Toprail
18/24
Gat 4 - Eindkap
S3
Figuur 13A
Verbinding B 3,60
Verbinding B
C
12
C
12
C
12
C
12
