Montagehandleiding
4.2

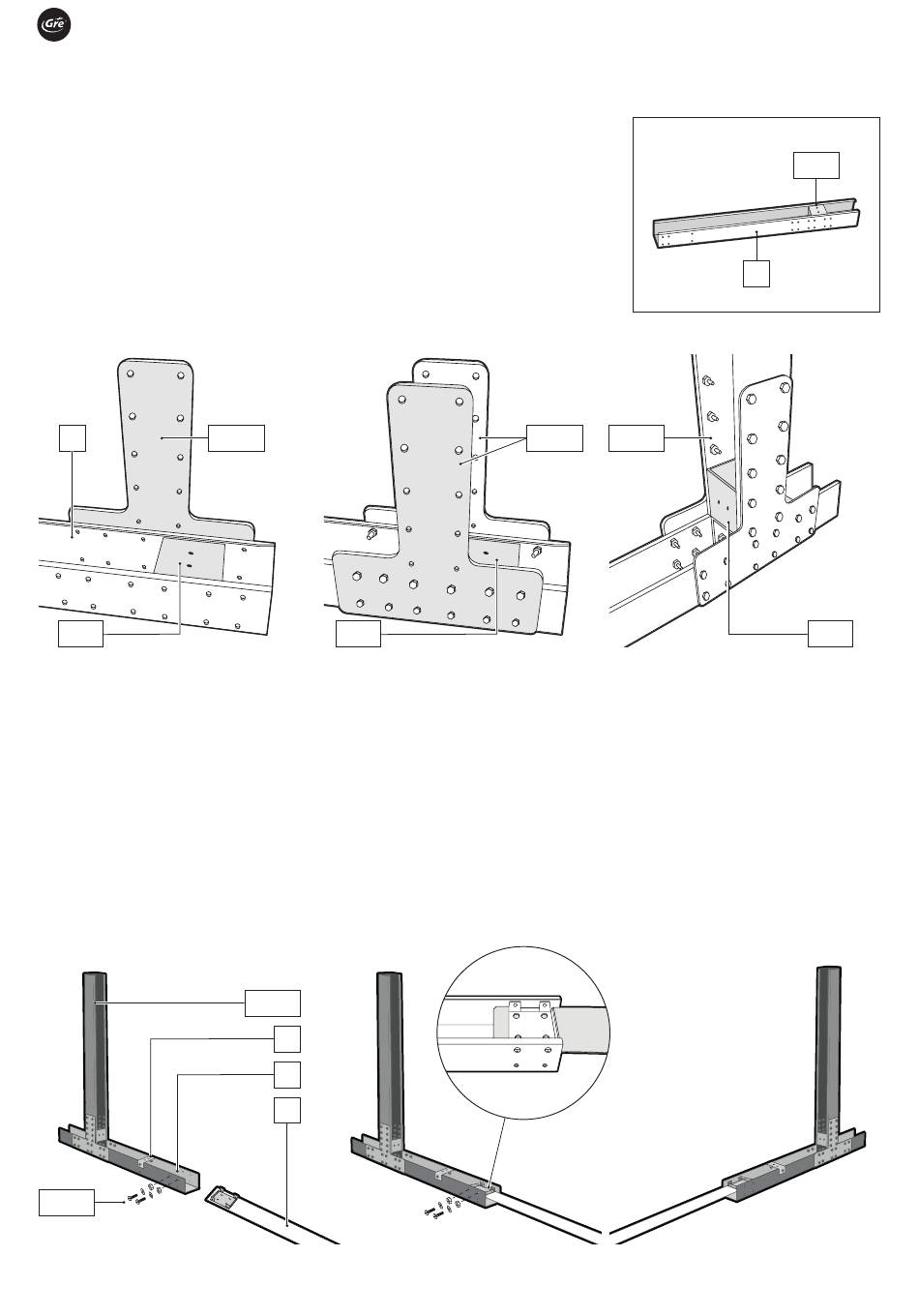

MONTAGE VAN DE KOLOMMEN (C):
Installeer de 2 kolommen met de onderdelen: 1
PV1335 + 1PG + 4 PEAO+2PEU2 met de schroevenTV.
Opmerking: de moeren moeten altijd aan de bui-
tenkant blijven. Voer al deze handelingen uit op een
vast en genivelleerd grondvlak voordat u begint met
de vervaardiging van de respectievelijke geulen. Het
is belangrijk dat gemakshalve de montage van deze
delen wordt verricht in een grote en genivelleerde
ruimte.
1- Plaats het onderdeel PEU2 op zodanige wijze dat
de vier gaten die zich aan iedere kant bevinden ove-
reenkomen met de tweede en derde rij gaten van de
1
PG
PEU2
4.3
MONTAGE VAN DE METALEN STRIPPEN (CN)
AAN DE KOLOMMEN (C).
4- Schroef het onderdeel PEU aan aan de twee
bovenste gaten die zich in het midden van het on-
derdeel PG bevinden.
5- Schroef het uiteinde van iedere metalen strip
(CN) aan de twee bovenste gaten van het uiteinde
van iedere PG aan met de vier schroeven TM6 en
hun overeenkomstige moeren TM69 (goed aans-
chroeven). Herhaal deze handelingen bij iedere
4
TM69
1 4
PG (afbeelding 1b) en dat de kant met twee gaten aan
de bovenkant blijft. Schroef de TV´s niet aan totdat de
onderdelen PEAO zijn geplaatst.
2- Schroef een onderdeel PEAO aan iedere kant van
de dwarsbalk PG aan (met schroefen TV en sleutel
nr. 13)
3- Plaats ook een onderdeel PEU2 aan de beneden–
binnenkant van de PV1335. Bevestig de kolom PV1335
aan de dwarsbalk PG met TV schroeven door de
PEAO´s heen.
(Herhaal al deze handeligen bij de uitvoering van de
dwarsbalk PG en de kolom PV1335 van het andere ui-
teinde).
2
PEAO
PEU2
metalen strip (CN) rekening houdende
met het model van uw zwembad.
6- Schroef tenslotte van de tegenovergestelde kant
de andere uiteinden van de metalen strippen aan
het desbetreffende uiteinde van de PG van de ko-
lom C aan.
5
PV1335
PEU
PG
CN
3
PEAO
PV1335
6
PG
CN
A
PEU2
PG
PEU2
