Beknopte aanwijzingen voor het in gebruik nemen

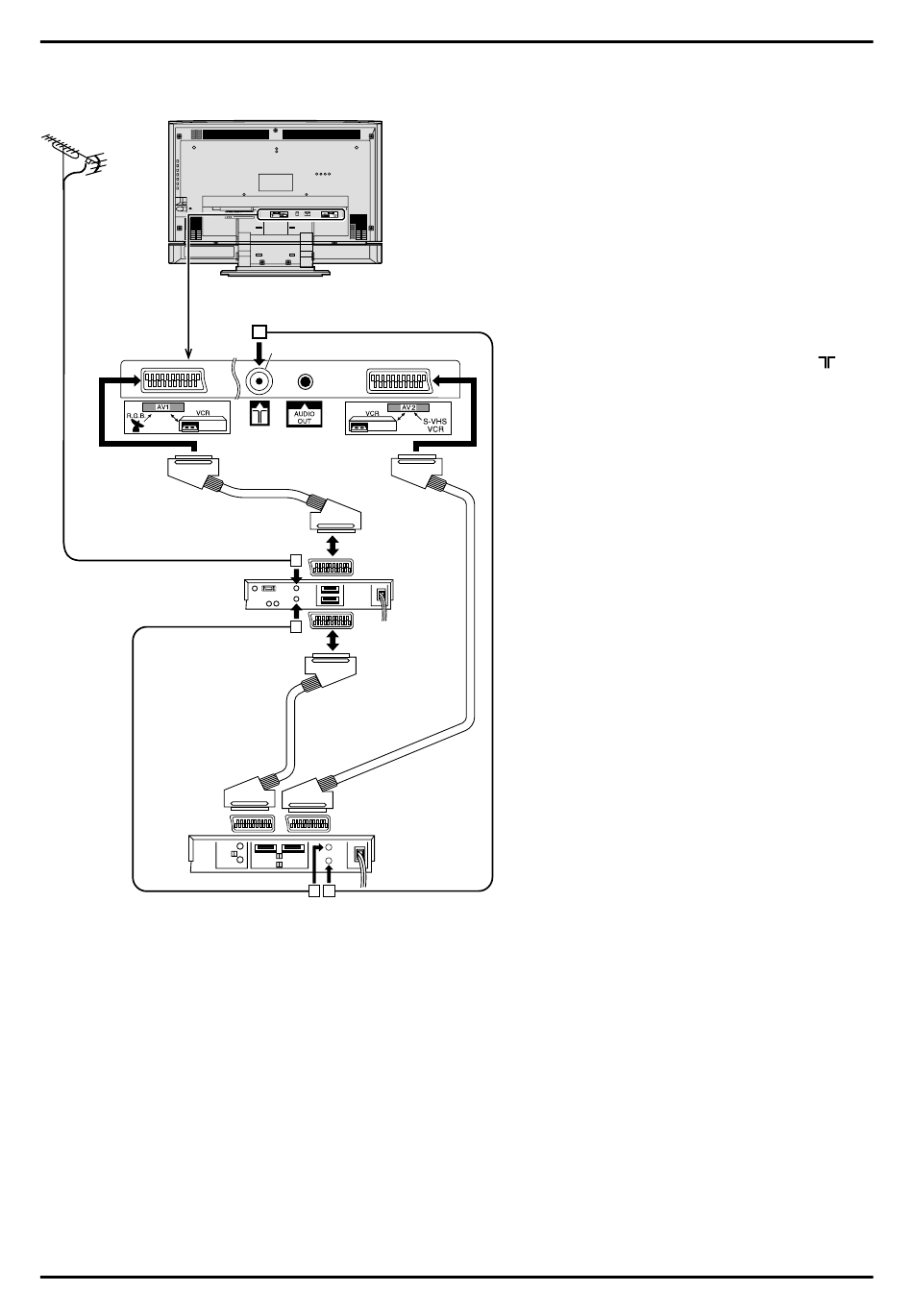

4. Q-Link verbinding van de TV, videorecorder en satellietontvanger via scart- en RF-kabels
Antenne
(niet bijgeleverd)
AV1 scart-
aansluitingen
Antenne-ingang
Satellietontvanger
Antenne-uitgang
AV2 scart-
aansluitingen
Antenne-ingang
8
LCD TV-toestel
Antenne-ingang
AV2 scart-
aansluitingen
TV scart-
aansluiting
VCR scart-
aansluiting
AV1 scart-
aansluitingen
Videorecorder
Antenne-uitgang
Voor een juiste werking van de Q-Link functie
moeten de TV, videorecorder en satellietontvanger
op elkaar worden aangesloten zoals aangegeven
in de afbeelding.
RF-verbindingen
• Sluit een RF-kabel aan op de antenne-ingang
van de satellietontvanger.
• Verbind de RF uitgang van de satellietontvanger
met een RF-kabel met de RF ingang van de
videorecorder.
• Verbind de RF uitgang van de videorecorder met
een RF-kabel met de antenne-ingang (
de TV.
Scart-verbindingen
Gebruik voor alle scart-verbindingen 'voldraads'
scart-kabels.
• De AV2 scart-aansluiting van de videorecorder
moet verbonden worden met de VCR scart-
aansluiting van de satellietontvanger.
• De TV scart-aansluiting van de
satellietontvanger moet verbonden worden
met de AV1 scart-aansluiting van de TV.
Opmerking:
Als u een "Q-Link" videorecorder hebt, dan moet
de AV1 scart-aansluiting van de videorecorder
verbonden worden met de AV2 aansluiting van
de TV. Als uw videorecorder geen "Q-Link"
v i d e o r e c o r d e r i s , r a a d p l e e g d a n d e
gebruiksaanwijzing van de videorecorder.
Opmerkingen:
• De vereiste apparatuur en kabels zijn niet
bijgeleverd.
• Zie blz. 38 en 39 voor nadere bijzonderheden
betreffende de audio- en videoverbindingen.
) van
