Eerste uitgave • Vijfde druk
5
5
4
3
2
1

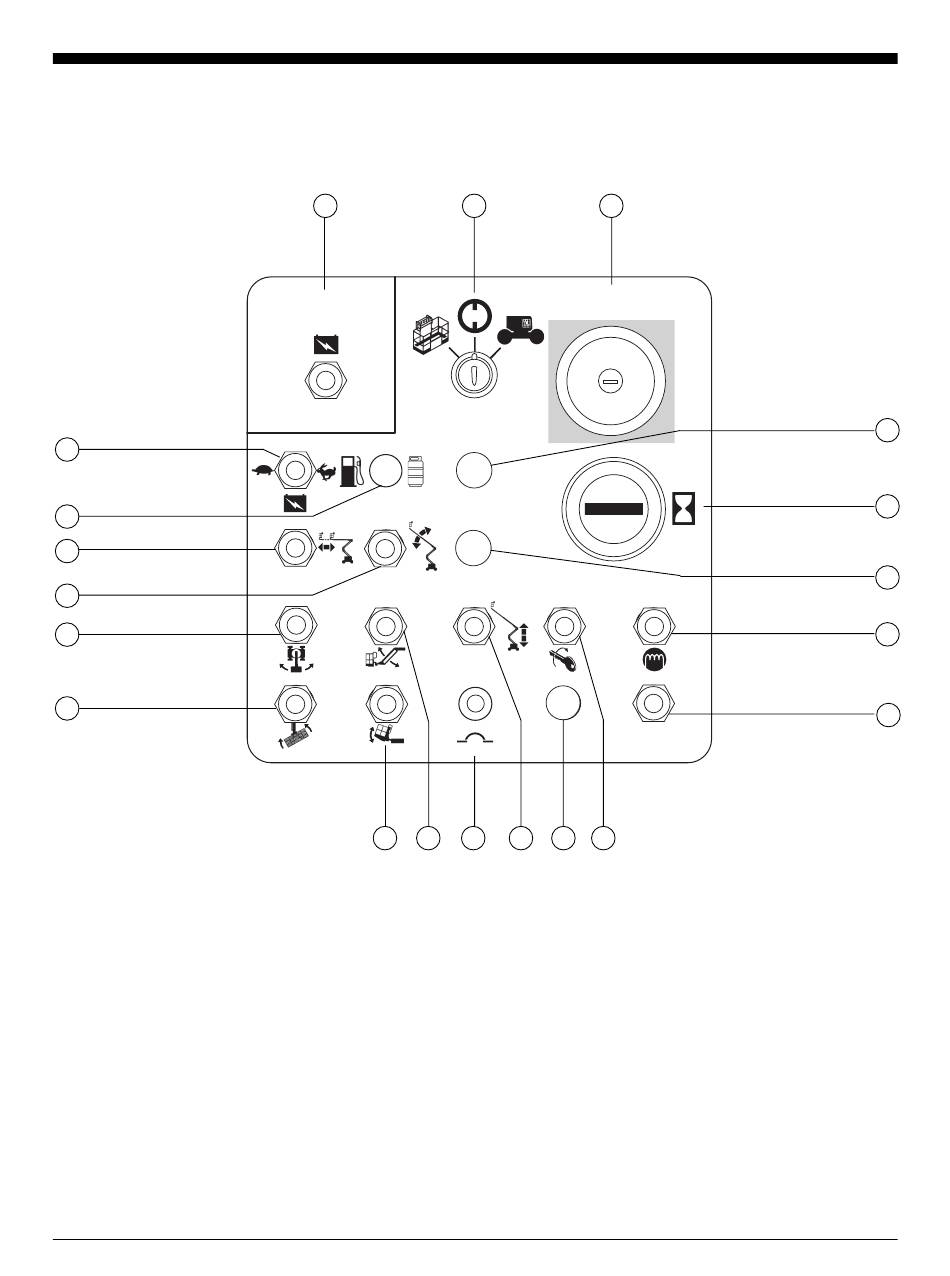

Grondbedieningspaneel
1 Platformrotatieschakelaar
2 Draaitafelschakelaar
3 Schakelaar primaire arm op/neer
4 Schakelaar primaire arm uit/inschuiven
5 Niet gebruikt
6 Hulpvoedingschakelaar
7 Contactslot voor keuze platformbediening/
grondbediening/uit
8 Rode noodstopknop
Onderdeelnr. 52700DU
Bedieningselementen
6
HULPVOEDING
BEDIENINGSELEMENTEN
10 AMP
14
13
12
Genie Z-45/25 DC & Genie Z-45/25J DC
7
8
STOP
00009,9
FUNCTIE-
INSCHAKELING
11
5
5
9 Urenteller
10 Functieschakelaar
11 Schakelaar secundaire arm op/neer
12 10A zekering van stroomcircuit
bedieningselementen
13 Z-45/25J DC modellen: Op/neer-
schakelaar jib
14 Platformnivelleringsschakelaar
Bedieningshandleiding
5
9
5
5
10
7
