X311
X310
1.
Let op de aanwijzingen op de sticker op de schakel-
kast.
2.
Installeer voor het product twee scheidingsschake-
laars.
3.
Gebruik de meegeleverd 3-polige netaansluitkabel en
een andere 3-polige netaansluitkabel met een tempe-
ratuurbestendigheid van 90 °C.
–
Let erop, dat standaard netaansluitkabel in de regel
niet voldoende temperatuurbestendig is.
4.
Sluit de meegeleverde netaansluitkabel (van de warm-
tepomp-stroomteller) op aansluiting X300 aan.
5.
Verwijder de 2-polige brug tussen de aansluitingen
X310 en X311.
6.
Sluit de extra netaansluitkabel (van huishoudelijke
stroommeter) op de aansluiting X311 aan.
7.
Bevestig de kabel met de snoerontlastingsklemmen.

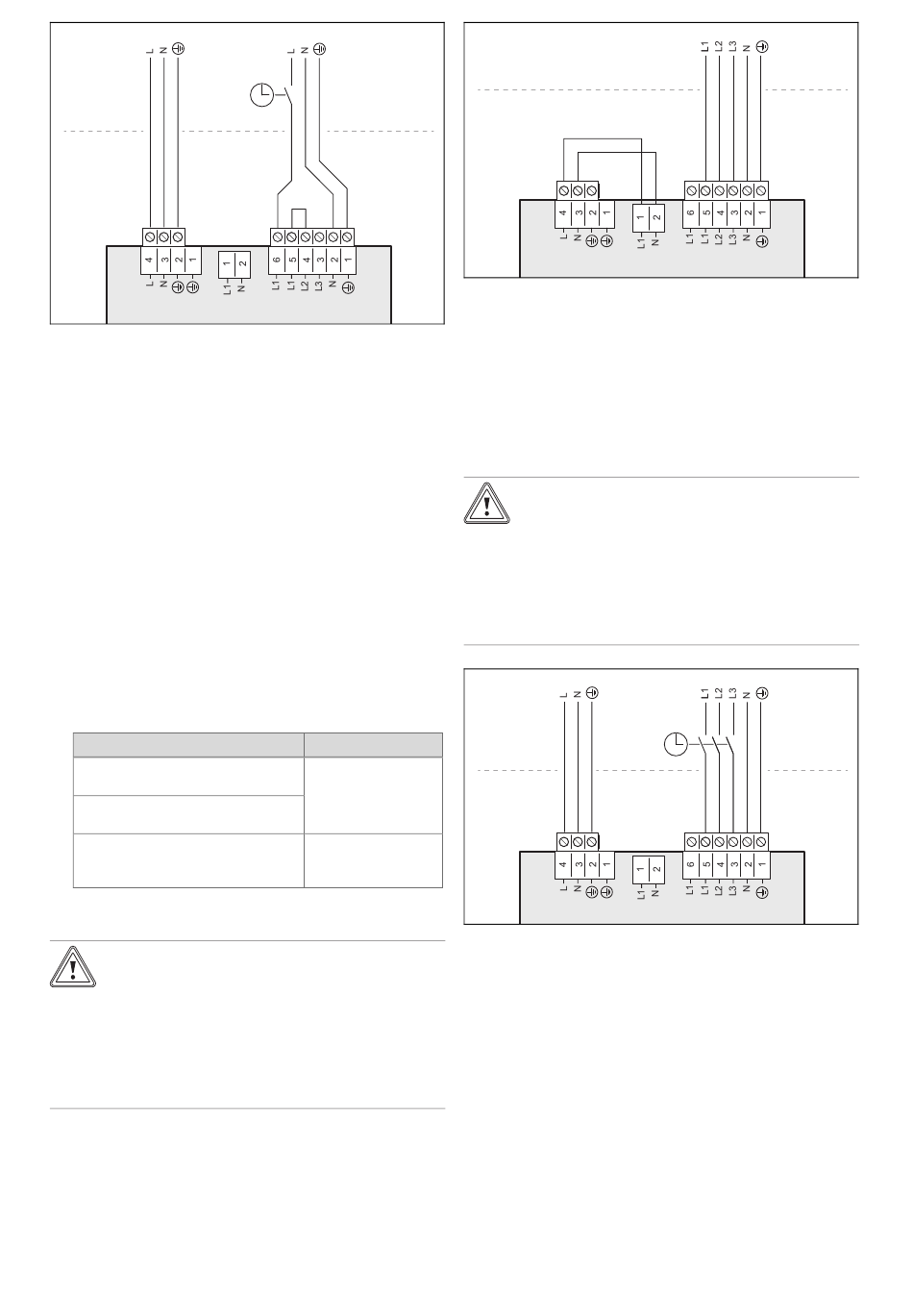

6.8
Stroomvoorziening tot stand brengen,
3~/400V
▶
Bepaal de het type aansluiting:
Situatie
Functie blokkering energiebedrijf niet
aanwezig
Blokkering energiebedrijf aanwezig,
uitschakeling via aansluiting S21
Blokkering energiebedrijf aanwezig,
uitschakeling via scheidingsschake-
laar
6.8.1
3~/400V, enkele voeding
Opgelet!
Risico op materiële schade door te hoge
aansluitspanning!
Bij te hoge netspanningen kunnen elektroni-
sche componenten beschadigd raken.
▶
Waarborg, dat de netspanning in het toe-
gestane bereik ligt.
0020291517_02 Installatie- en onderhoudshandleiding
1.
X300
2.
3.
4.
5.
6.8.2
Aansluitingstype
Enkelvoudige voe-
ding
Dubbele voeding
1.
2.
3.
4.
5.
6.
7.
X311
X310
Let op de aanwijzingen op de sticker op de schakel-
kast.
Installeer voor het product een scheidingsschakelaar.
Gebruik de meegeleverde 5-polige netaansluitkabel.
Verwijder de 2-polige brug tussen de contacten L1 en
L2 op de aansluiting X311.
Sluit de netaansluitkabel op de aansluiting X300 aan.
3~/400V, dubbele voeding
Opgelet!
Risico op materiële schade door te hoge
aansluitspanning!
Bij te hoge netspanningen kunnen elektroni-
sche componenten beschadigd raken.
▶
Waarborg, dat de netspanning in het toe-
gestane bereik ligt.
X311
X310
Let op de aanwijzingen op de sticker op de schakel-
kast.
Installeer voor het product twee scheidingsschake-
laars.
Gebruik de meegeleverde 5-polige netaansluitkabel
(laag tarief) en de meegeleverd 3-polige netaansluitka-
bel (hoogtarief).
Verwijder de 2-polige brug tussen de contacten L1 en
L2 op de aansluiting X300.
Verwijder de 2-polige brug tussen de aansluitingen
X310 en X311.
Sluit de meegeleverde 5-polige netaansluitkabel (van
de warmtepomp-stroomteller) op aansluiting X300 aan.
Sluit de meegeleverde 3-polige netaansluitkabel (van
de huishoudelijke stroommeter) op aansluiting X311
aan.
X300
X300
31
