BELANGRIJK: controleer of alle apparatuur uitgeschakeld is
voordat u iets aan de verbindingen verandert.
Gebruik voor de luidsprekerverbindingen hoogwaardige luid-
sprekerkabel met een markering van de polariteit. Meestal wordt
de gemarkeerde ader gebruikt voor de positieve ader, de plus
(+). Gebruik zwaardere kabel bij lengten boven de 15 meter. De
aansluitingen van de Classia C255ES luidsprekers zijn geschikt
voor kabels tot een dikte van maximaal 2 mm
Opmerking: raadpleeg zonodig uw Infi nity dealer voor advies over
de juiste kabels.
De luidsprekeraansluitingen zijn geschikt voor allerlei draadver-
bindingen. De meest gebruikelijke ziet u in afbeelding 7.
Voor een juiste polariteit verbindt u elke + aansluiting op de
achterzijde van de versterker of receiver met de overeenkom-
stige + (rood) aansluiting van de luidspreker als aangegeven
in afbeelding 8.Verbind de zwarte aansluiting op dezelfde wijze.
Raadpleeg zonodig de handleiding van de versterker of receiver
voor aanvullende informatie.
BELANGRIJK: verwissel de polariteit niet door – aan + te leggen
of omgekeerd.Er zal niets defect raken,maar het laag en het
ruimtelijk effect zullen er onder lijden.
Rood
™ Steek het
blanke draadeind in;
draai de schroef vast
Zonder markering

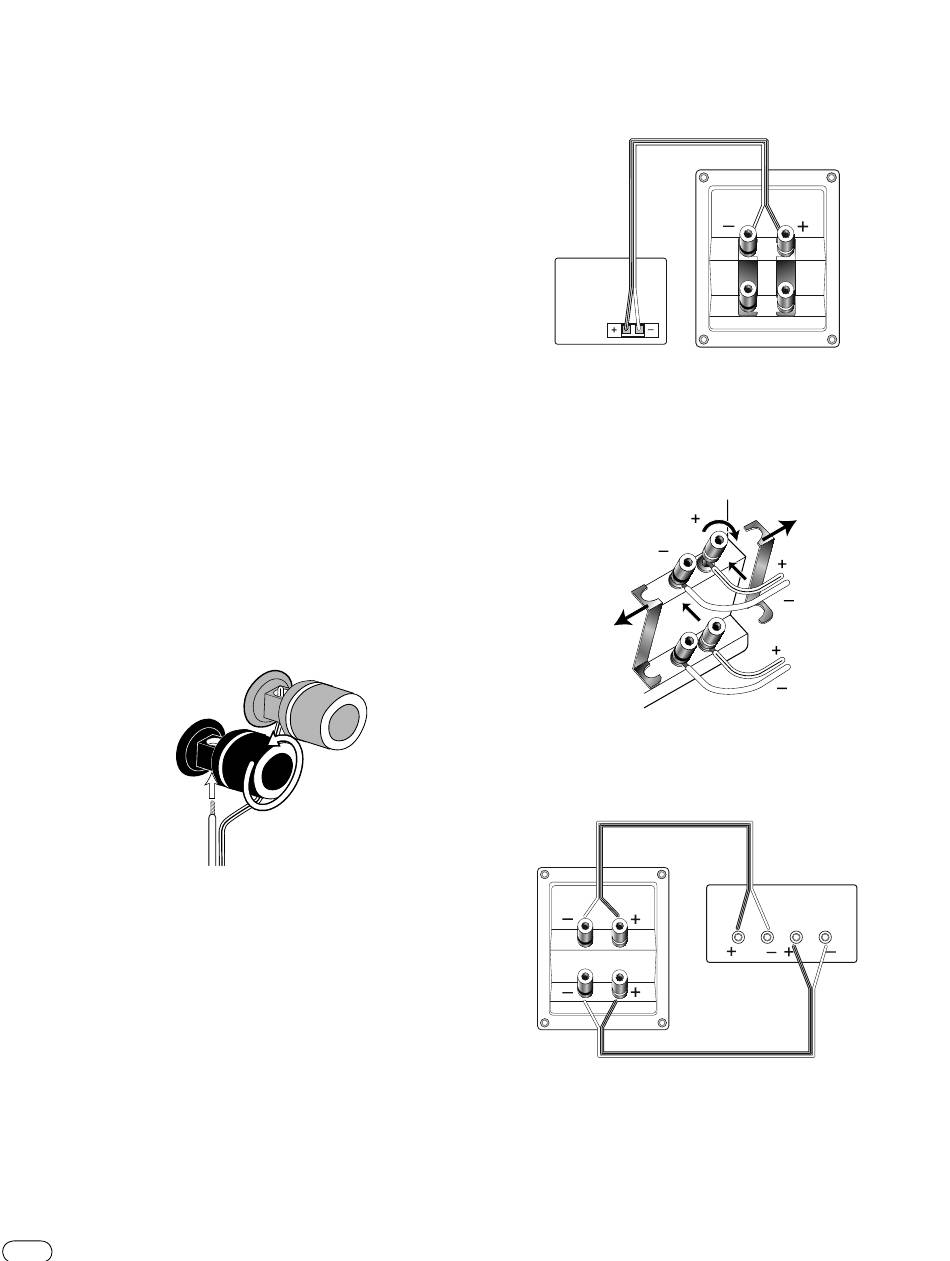

Afbeelding 7.Geeft aan hoe de blanke draadeinden met de
aansluitingen worden verbonden
4
INFINITY CLASSIA 255ES
H
S
ET
YSTEEM
2
.
Rood
¡ Draai de
schroef los
Met Markering
T
1
2
OEPASSING
EN
(een kanaal getekend)
Receiver of
versterker
(achterzijde)
Afbeelding 8.Dit schema laat de aansluitingen zien voor één
kanaal in toepassing 1 en 2.
T
3
OEPASSING
Afbeelding 9.Draai de schroeven los en verwijder de doorverbin-
dingen die de beide stel aansluitingen verbindt.
Rechter
Achter
Luidspreker
Linker
Achter
Luidspreker
Afbeelding 10. Dit schema laat de aansluitingen zien voor twee
kanalen in toepassing 3.
Luidspreker
(achterzijde)
Receiver/
Versterker
Linker
Rechter
