12 Koppelstuk Type VKK en VKK-HB
12.1
Koppelstuk type VKK en VKK-HB
Het koppelstuk type VKK of VKK-HB heeft tot doel toe-
en afvoer kanalen van de ventilatie en de cv-ketel type
HR.. CW.. VKK te combineren waardoor er ruimte en
kosten worden bespaard. Hierin wordt onderscheid
gemaakt tussen 2 kanaal's systemen (VKK) voor woon-
gebouwen t/m 6 verdiepingen en 3 kanaal's systemen
(VKK-HB) voor woongebouwen met meer dan
6 verdiepingen.

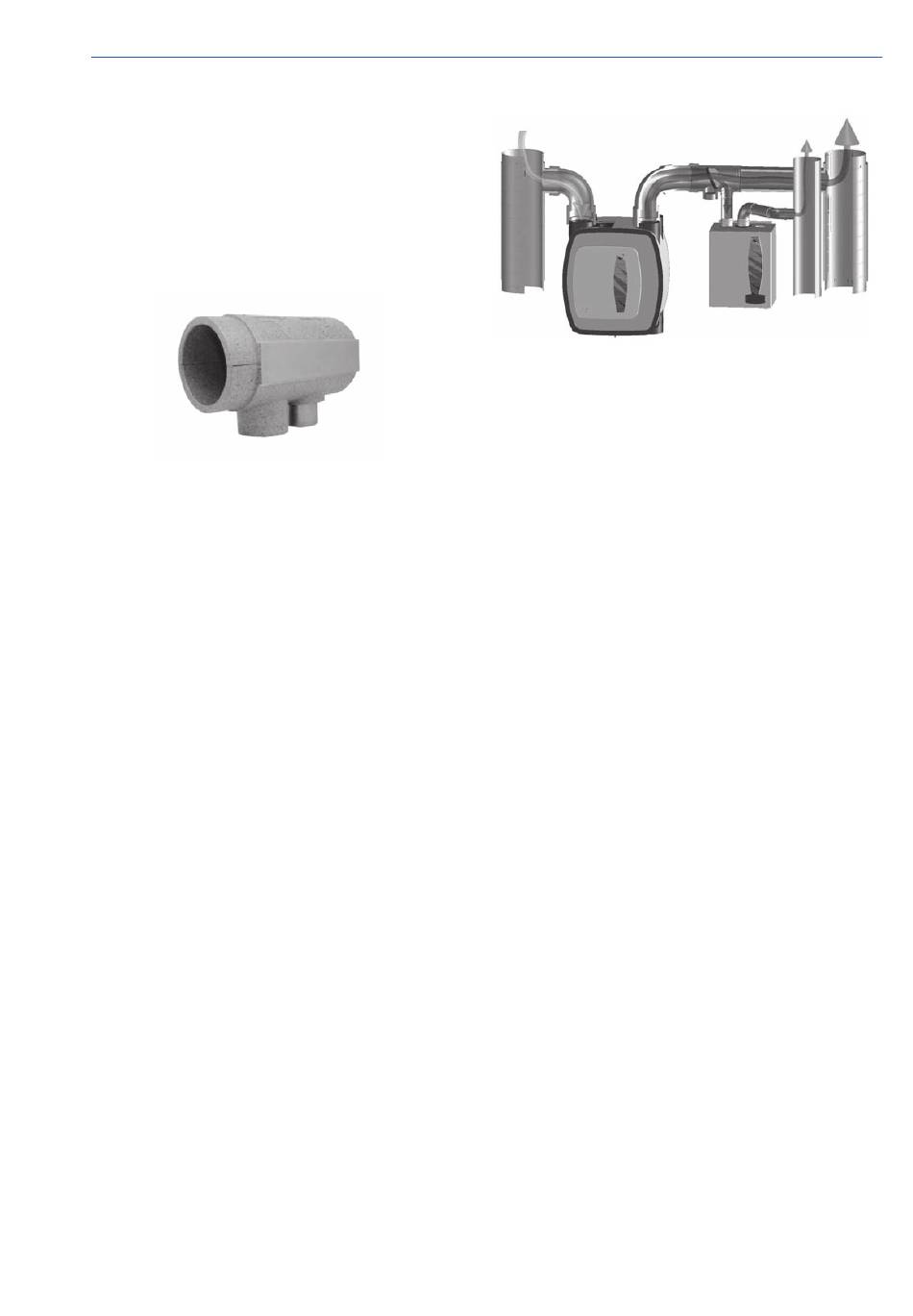

Koppelstuk type VKK en VKK-HB.
12.2
Uitvoeringen
- VKK (t/m 6 verdiepingen) Eén kanaal voor de toevoer
van de ventilatie-unit en één kanaal voor de toe- en
afvoer van cv-ketel en afvoer van ventilatie-unit.
- VKK-HB (meer dan 6 verdiepingen) Eén kanaal voor
luchttoevoer voor ventilatie en cv-ketel en één apart
kanaal voor afvoer van ventilatie en één apart kanaal
voor de afvoer van rookgassen.
12.3
Werking type VKK
Het koppelstuk is opgebouwd uit EPP deel en een RVS
deel met binnenin een terugslagklep.
De terugslagklep is bij de VKK uitvoering uitgevoerd met
een reed contact die de werking van de klep bewaakt.
Beide systemen (cv en ventilatie) kunnen daardoor
volstaan met één afvoerkanaal. Het afvoerkanaal moet
in rvs, aluminium of daarvoor geschikt kunststof zijn
uitgevoerd en voldoen aan de QA norm. Dat betekent een
belangrijke besparing in bouw- en installatiekosten.
12.3.1 Werking VKK-HB
De luchtafvoer van het ventilatiesysteem wordt d.m.v.
het koppelstuk type VKK-HB ook gebruikt voor de lucht-
toevoer voor de HR-combiketel Kli-Max 2 type HR.. CW...
VKK. Voor de luchtafvoer van het ventilatiesysteem wordt
na het koppelstuk een standaard spiralo kanaal gebruikt.
De luchttoevoer kan bij gebruik van een HRU ECO-fan 3
individueel vanuit de gevel d.m.v. een muur toevoer-
rooster type BMR 150 of via een collectief toevoerkanaal
worden uitgevoerd. Bij gebruik van een CVE ECO-fan 2
wordt luchttoevoer via bv dauwerluft roosters uitgevoerd.
12.4
Installatie en montage
Voor de uitgebreide installatie voorschriften en werking
van deze systemen verwijzen wij u naar de montage-
instructies van de VKK en VKK-HB.
37
|
kli-max 2
