vacon • 30
2 = Symmetrische stroomkabel, uitgerust met concentrische beschermingsdraad
en bedoeld voor de specifieke netspanning. (MCMK of soortgelijk aanbevolen).
Zie Afbeelding 21.
3 = Symmetrische stroomkabel, uitgerust met compacte mantel met lage impedantie en
bedoeld voor de specifieke netspanning. [MCCMK, EMCMK of soortgelijk aanbevolen;
aanbevolen kabelimpedantie (1...30 MHz) max. 100 mohm/m]. Zie Afbeelding 21.
*360º aarding van de mantel met kabelpakkingen aan motorzijde benodigd voor EMC-niveau C2.
4 = Afgeschermde kabel met compacte mantel met lage impedantie (JAMAK,
SAB/ÖZCuY-O of soortgelijk).
OPMERKING: aan de EMC-vereisten wordt bij fabrieksinstellingen voor schakelfrequenties
voldaan (alle frames).
OPMERKING: als de veiligheidsschakelaar is aangesloten, geldt de EMC-beveiliging continu
voor de hele kabelinstallatie.
4

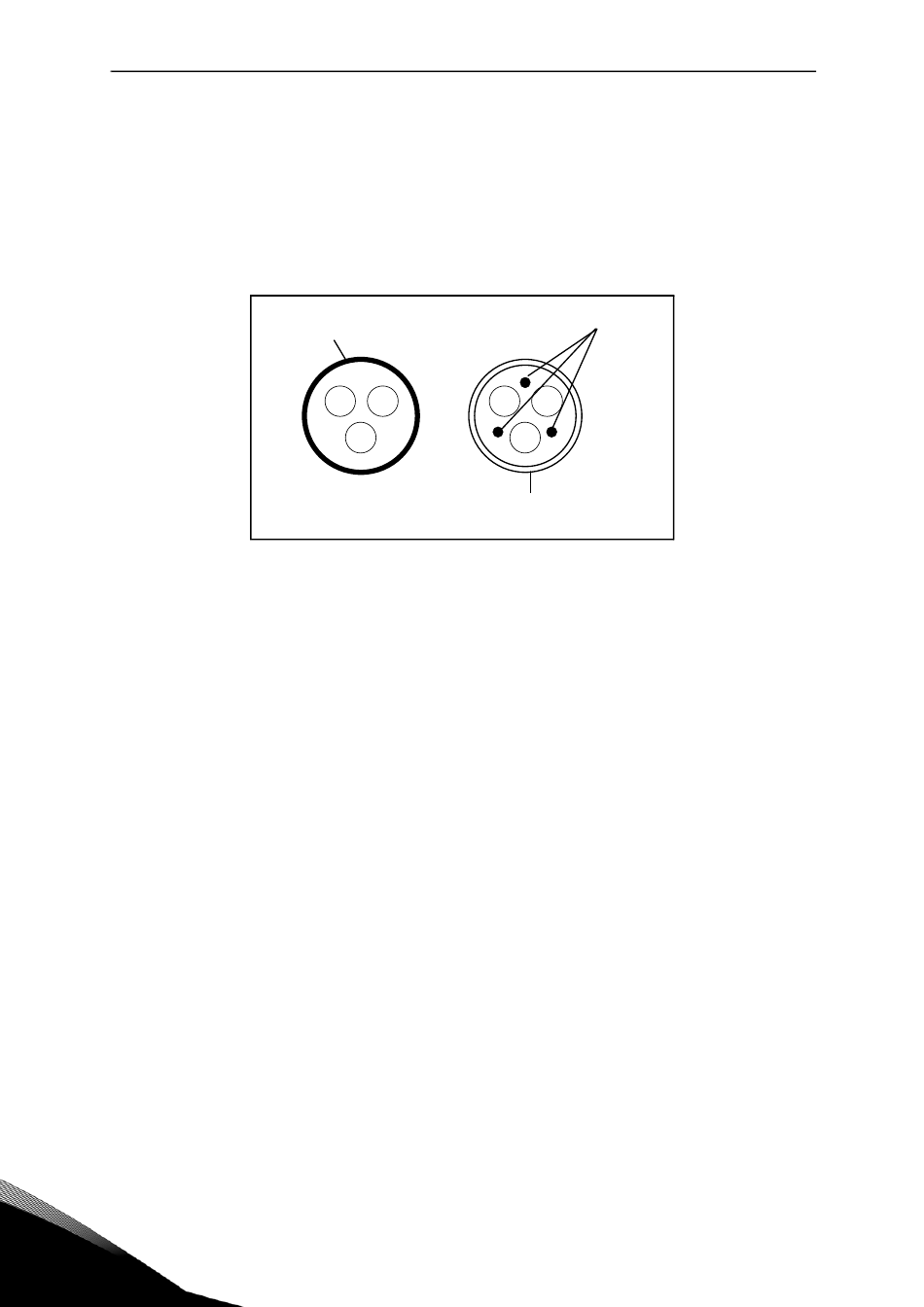

PE-leiding en mantel
9007.emf
Afbeelding 21.
PE-leidingen
Mantel
Tel. +358 (0) 201 2121 • Fax +358 (0)201 212 205
Stroomkabels
