3.2

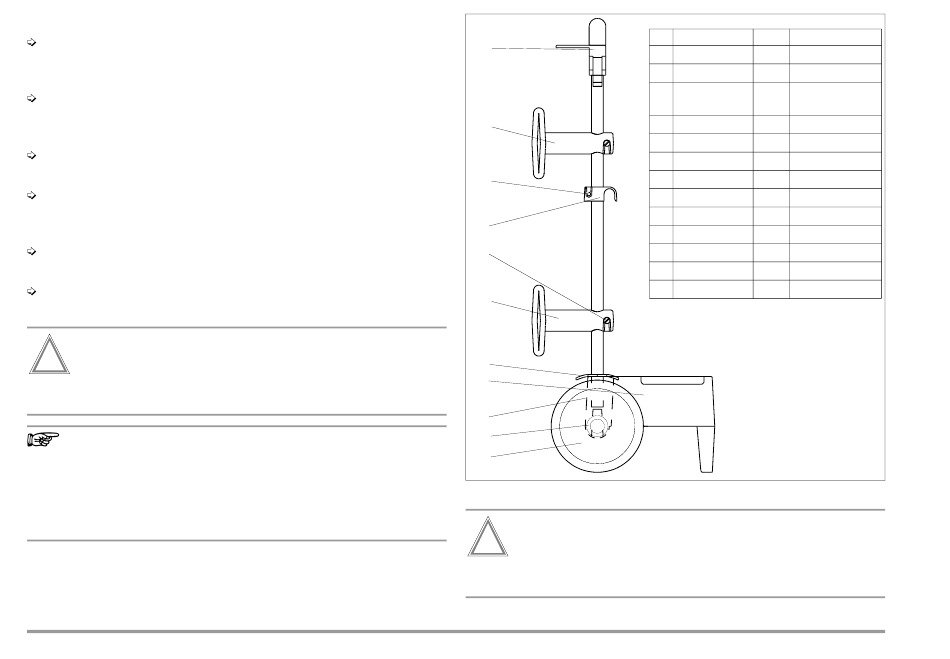

Bevestigen instrumenten op de transportwagen (optie)
Plaats het basisinstrument en de hoogspanningsmodule dus-
danig op het platvorm (1) van de transportwagen, dat het dek-
sel van het basisinstrument verder geopend kan worden.
Fixeer de draaggreep van het basisinstrument (3) aan de verti-
kale beugels. Draai hiervoor de schroeven van de draaggrepen
(9) m.b.v. een zeskantsleutel 4 mm los.
Schuif de draaggrepen (3) op de greep en draai de schroeven
(9) vast.
Wikkel eerst de beide snoeren van de veiligheidstestsondes
van de hoogspanningsmodule op de onderste kabelsteun
(2, onder).
Wikkel vervolgens de beide snoeren van de testpennen van
het basisinstrument op de bovenste kabelsteun (2, boven).
Fixeer de snoeren en testpennen met de meegeleverde rub-
berbanden (12).
!
Let op!
Volg altijd de voorschriften voor niet stationaire testin-
stallaties volgens DIN VDE 014 (3.6).
Aanwijzing
Wikkel de testsnoeren van veiligheidstestpennen na ieder
gebruik op de daarvoor bestemde steunen aan de ach-
terkant van de transportwagen op. De testsnoeren
mogen onder geen enkele voorwaarde mechanisch
belast of geknikt worden.
16
11
2
9
3
8
2
4
1
10
6/7
5
!
Let op!
Kontroleer voor elk gebruik van de hoogspanningsmo-
dule de testsnoeren op mechanische beschadigingen.
Pos
Omschrijving
Stuk
Bestel nr.
1
Platform
1
3-117-193-01
2
Kabelsteunen
2
3-326-653-01
Beugels voor
3
2
3-326-652-01
draaggreep
4
Spatbord
2
3-164-609-01
5
Wiel
2
3-419-038-01
6
Schijf
4
3-740-013-01
7
Ring
2
3-743-024-59
8
Schroef
6
3-712-007-10
9
Zeskantmoer
6
3-730-119-12
10
Schroef
2
3-716-018-24
11
Draaggreep
1
3-121-111-01
12
Rubberband
2
3-326-627-01
13 Beschermhoes
1
3-171-302-01
Transportwagen Caddy 204
GMC-I Gossen-Metrawatt GmbH
