ƒ Plaatsing van de wallboxen in het systeem
ƒ Instellen van de datacommunicatie
Beschikbaarheid: Op te roepen via het browseradres
ler-wallbox op de pc
Beschrijving: "Instellen via de toepassing Charge Point Administration" op pagina 34 e.v.
In beide gevallen moet de controller-wallbox eMH3 via de configuratiekit CONFCAB op een geschikte computer wor-
den aangesloten (zie volgende paragraaf).
Databekabeling met de computer
Voor de bekabeling tussen de Wallbox eMH3 en een Windows-PC heeft u de als accessoire verkrijgbare CONFCAB
configuratiekit nodig. Deze zet de Modbus-interfaces van de wallbox om naar de USB-poort van de computer. De be-
kabeling voor elke serie van de Wallbox eMH3 kan worden gemaakt via de componenten van de CONFCAB:
ƒ 1 USB-verlengkabel
ƒ 2 USB-RJ45-adapters
ƒ 3 RJ45-patchkabel naar enkele aders
ƒ 4 RJ45-patchkabel naar RJ12
ƒ 5 RJ45-patchkabel naar RJ45
OPGELET!
Databekabeling via CONFCAB
Gebruik voor de kabelaansluiting van uw Wallbox eMH3 op de computer uitsluitend de bij de CONFCAB meegele-
verde kabels en adapters. Anders kan een foutloze communicatie niet worden gegarandeerd.

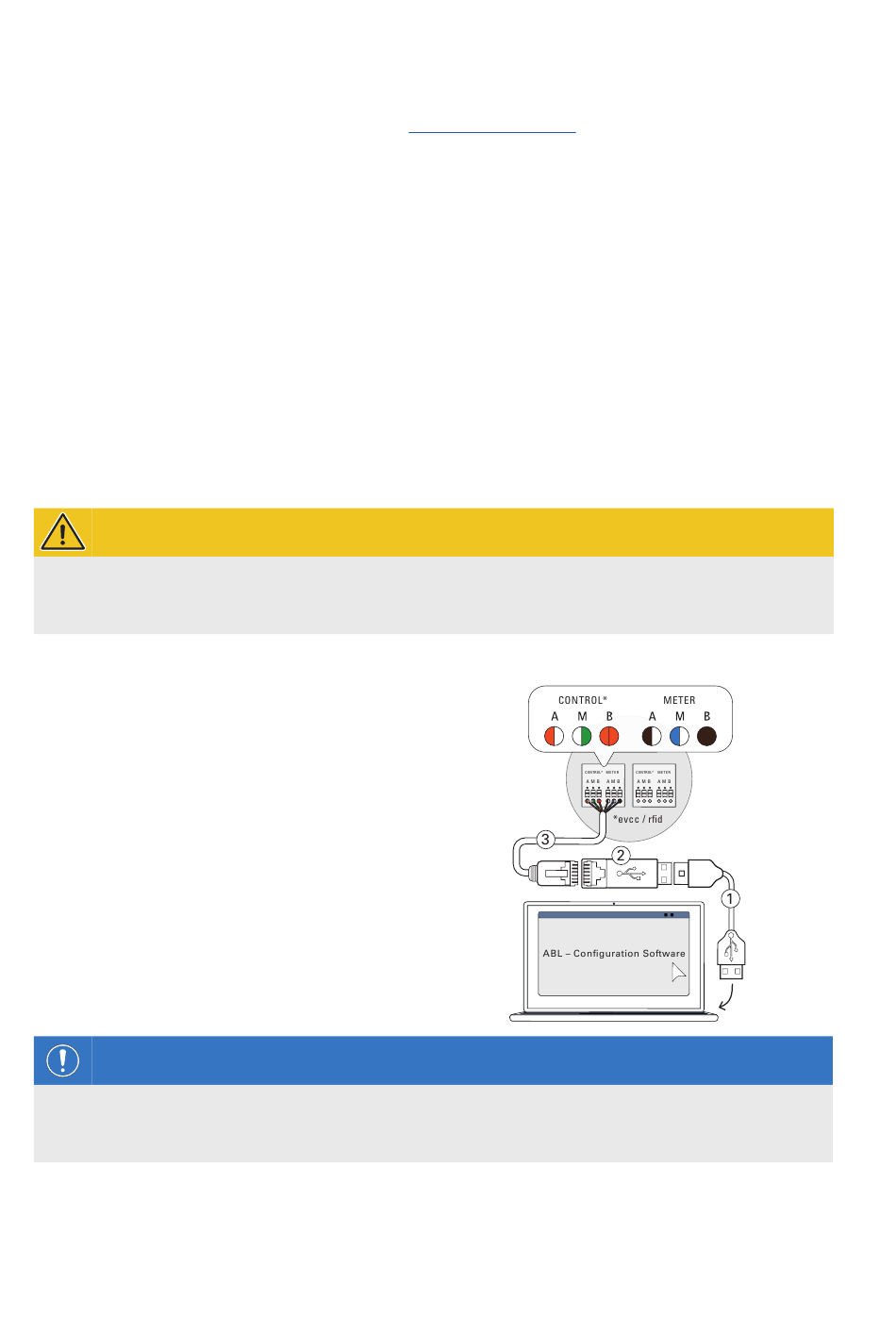

Ga als volgt te werk om Wallbox eMH3 met een kabel met de computer te verbinden:
Controller-wallbox eMH3 met veerklemmen
(tot medio 2021)
Open de behuizingsdeur van de controller-wallbox zo-
1
als beschreven in paragraaf "Voorbereiding en beves-
tiging van de wallbox" op pagina 18.
Verbind de patchkabel 3 met de veerklemmen in
2
de buurt van het scharnier aan de binnenkant van de
deur van de behuizing.
Sluit de USB-verlengkabel 1 aan op een USB-inter-
3
face van de computer.
Sluit de patchkabel 3 met behulp van de USB-RJ45-
4
adapter 2 aan op de USB-verlengkabel 1.
De bekabeling tussen de wallbox en de computer is aan-
gelegd.
AANWIJZING
Databekabeling via LOMK218
Alle wallboxen eMH3 met veerklemmen kunnen ook met de LOMK218-kabelset op de computer worden aange-
sloten. Meer informatie daarover vindt u in de paragraaf "Databekabeling via LOMK218" op pagina 62.
Configuratie van de Wallbox eMH3 – Databekabeling met de computer
http://169.254.1.1:8300/
na het aansluiten van een control-
|
33
