4. Meetmethode
BELANGRIJK
Om nauwkeurige meetwaarden te verkrijgen, moet u ervoor zorgen dat u vóór de meting het
referentiepunt instelt.
Steek bij het meten het product in het werkstuk met dezelfde oriëntatie en procedure als gebruikt bij het instellen van het
referentiepunt, en lees vervolgens de gemeten waarde af.

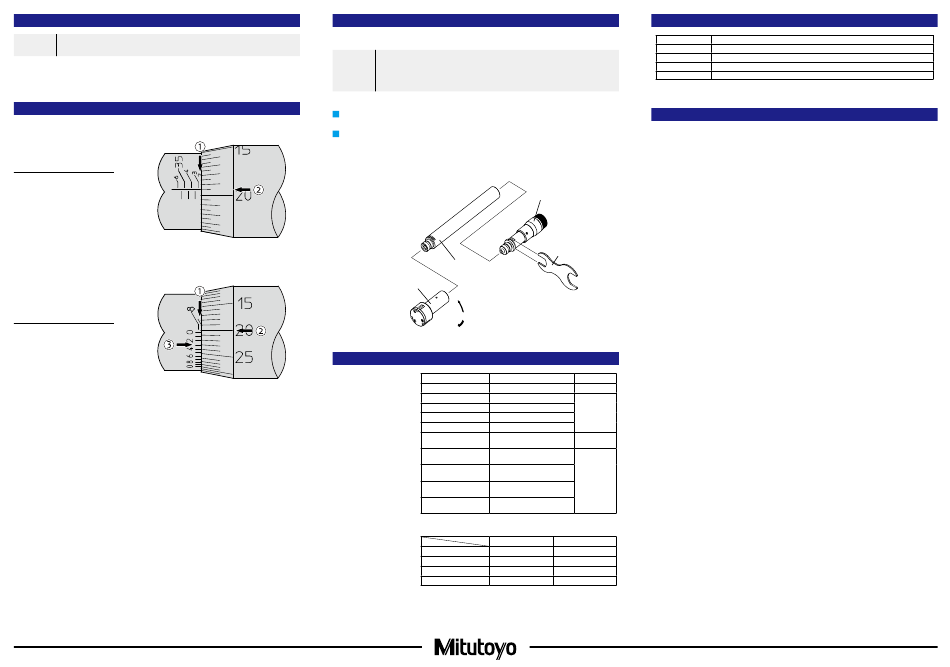

5. Hoe de schaalverdeling af te lezen
■
Standaard schaal (0,005 mm schaalverdeling)
Lees de schaalverdelingen als volgt.
①
Hulsaflezing
32,5
mm
②
Trommelaflezing
0,195 mm
32,695 mm
Voor "0,195 mm" in
②
leest u de plaats waar de
referentielijn op de huls overeenkomt met de
schaalverdelingslijn op de trommel.
■
Nonius-schaal (0,001 mm schaalverdeling)
Voor de nonius-schaal staan de nonius-schaallijnen boven de referentielijn op de huls.
Lees de schaalverdelingen als volgt.
①
Hulsaflezing
7,5
mm
②
Trommelaflezing
0,20
mm
③
Nonius-aflezing
0,003 mm
7,703 mm
②
Voor "0,20 mm" voor
leest u de plaats waar
de referentielijn op de huls overeenkomt met de
schaalverdelingslijn op de trommel.
③
Voor "0,003 mm" voor
leest u de locatie af waar
de nonius-schaalverdeling de schaalverdeling op
de trommel raakt.
2
6. Installatie-/Verwijderingsmethode voor verlengstang
Een verlengstang (optionele accessoire) kan worden gebruikt om diepe gaten te meten.
BELANGRIJK
• Zorg ervoor dat u het referentiepunt instelt na het installeren of verwijderen van de verlengstang.
• Combineer een meetkop niet met inbouwschroefmaten uit andere sets. Deze onderdelen zijn niet
uitwisselbaar en de nauwkeurigheid kan niet worden gegarandeerd.
• Let er bij het vastdraaien van de verlengstang op dat u deze niet meer vastdraait dan nodig is.
Gebruik de volgende procedure om de verlengstang te installeren en te verwijderen.
1
Plaats de meegeleverde sleutel in de groef in het aansluitgebied om de schroefmaatkop op zijn plaats te fixeren en
maak de meetkop los door deze met de hand te draaien.
2
Om de verlengstang te installeren, draait u de verlengstang en de meetkop om ze met de hand vast te draaien terwijl
u de schroefmaatkop met de sleutel op zijn plaats houdt.
Gebruik dezelfde procedure om de verlengstang te verwijderen.
Verlengstang
Meetkop
Losdraaien
Aandraaien
7. Specificaties
• Maximaal toelaatbare fout J
*
:
Maximale meetlengte
Maximaal toelaatbare fout J
1
MPE
8–12 mm
± 2 µm (maximaal verschil 2 µm) 0,001 mm
16–63 mm
± 3 µm (maximaal verschil 3 µm)
± 4 µm (maximaal verschil 4 µm)
75-100 mm
± 5 µm (maximaal verschil 5 µm)
125–200 mm
225–300 mm
± 6 µm (maximaal verschil 6 µm)
±0,0001 in
0,35-0,5 inch
(maximaal verschil 0,0001 inch)
±0,00015 in
0,65-2,5 inch
(maximaal verschil 0,00015 inch)
±0,0002 in
3-4 inch
(maximaal verschil 0,0002 inch)
±0,00025 in
5-8 inch
(maximaal verschil 0,00025 inch)
±0,0003 in
9-12 inch
(maximaal verschil 0,0003 inch)
• Gebruikstemperatuur:
5 °C tot 40 °C
• Opslagtemperatuur:
-10 °C tot 60 °C
• Standaard accessoires:
Enkel item
Moersleutel
Inbussleutel
Instelring
Verlengstang
*1: Maximaal toelaatbare fout voor de aangegeven waarde door contact met het gehele meetoppervlak J
8. Optionele accessoires
Deel nr.
952322
952621
952622
952623
Zie de algemene catalogus voor optionele accessoires anders dan de bovenstaande.
9. Onderhoud
We raden periodieke inspecties aan om de nauwkeurigheid van het product te controleren en te behouden. Als een van
de volgende defecten optreedt, neem dan contact op met de agent waar u het product hebt gekocht of met een
vertegenwoordiger van Mitutoyo.
• De werking van het contactpunt is slecht en de trommelrotatie is traag.
De werking zal verslechteren als er olie of roest op het glijdende gedeelte van het contactpunt zit.
Inbouwschroefmaat
Moersleutel
*
Schaalverdeling
1
MPE
0,005 mm
0,0001 in
0,0002 in
Set
✓
✓
✓
✓
✓
-
✓
-
(20 °C).
MPE
Mitutoyo Corporation 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Onderdeelnaam
Verlengstang (lengte: 100 mm, meetbereik: 6 mm tot 12 mm)
Verlengstang (lengte: 150 mm, meetbereik: 12 mm tot 20 mm)
Verlengstang (lengte: 150 mm, meetbereik: 20 mm tot 50 mm)
Verlengstang (lengte: 150 mm, meetbereik: 50 mm tot 300 mm)
Publicatiedatum: 1 oktober 2021
Gedrukt in Japan
