voudigen, moeten de lipjes van de slangadapter (B3) hori-
zontaal worden geplaatst zoals aangegeven op afb. 7, om
vervolgens verder te gaan zoals aangegeven op afb.1.
HORIZONTAAL SCHUIFRAAM
•
Dankzij de vleugelmoer kan de vensterplaat ook gebruikt
worden voor horizontale schuiframen. Plaats de plaat ver-
ticaal, met de opening onder, zodat een correcte installatie
van de luchtafvoerslang mogelijk is.
AIRCONDITIONING MET INSTALLATIE
•
Monteer de luchtafvoerslang (B2) in de betreffende zitting
op de achterkant van het apparaat (afb. 1).
•
Boor een gat van 150 mm in een buitenmuur of in een ruit.
Neem voor het gat de afstanden, afmetingen en hoogtes
van afbeelding 8 in acht.
in
in het kozijn van een
de
venster
ruit
•
Monteer de flens voor wandbevestiging (B1) in het gat.
•
Monteer de luchtafvoerslang (B2) in de flens voor wandbe-
vestiging (B1) (Afb. 9)
•
Wanneer de slang (B2) niet is aangesloten, kan de opening
worden afgesloten met de dop van de flens (B1).
Let op: Aangezien de installatie speciaal gereedschap vereist,
raden wij aan om het apparaat te laten installeren door gespe-
cialiseerd personeel.
•
Tijdens de installatie van de airconditioner moet er een
deur van de ruimte geopend blijven op een kier van 1 cm
om een correcte ventilatie en druk in de ruimte te garande-
ren.
•
De luchtslang moet zo kort mogelijk zijn en geen bochten
hebben om belemmeringen te voorkomen.
in de muur: aange-
raden wordt
om het gedeelte van
de muur te isoleren
met geschikt isola-
tiemateriaal.
37

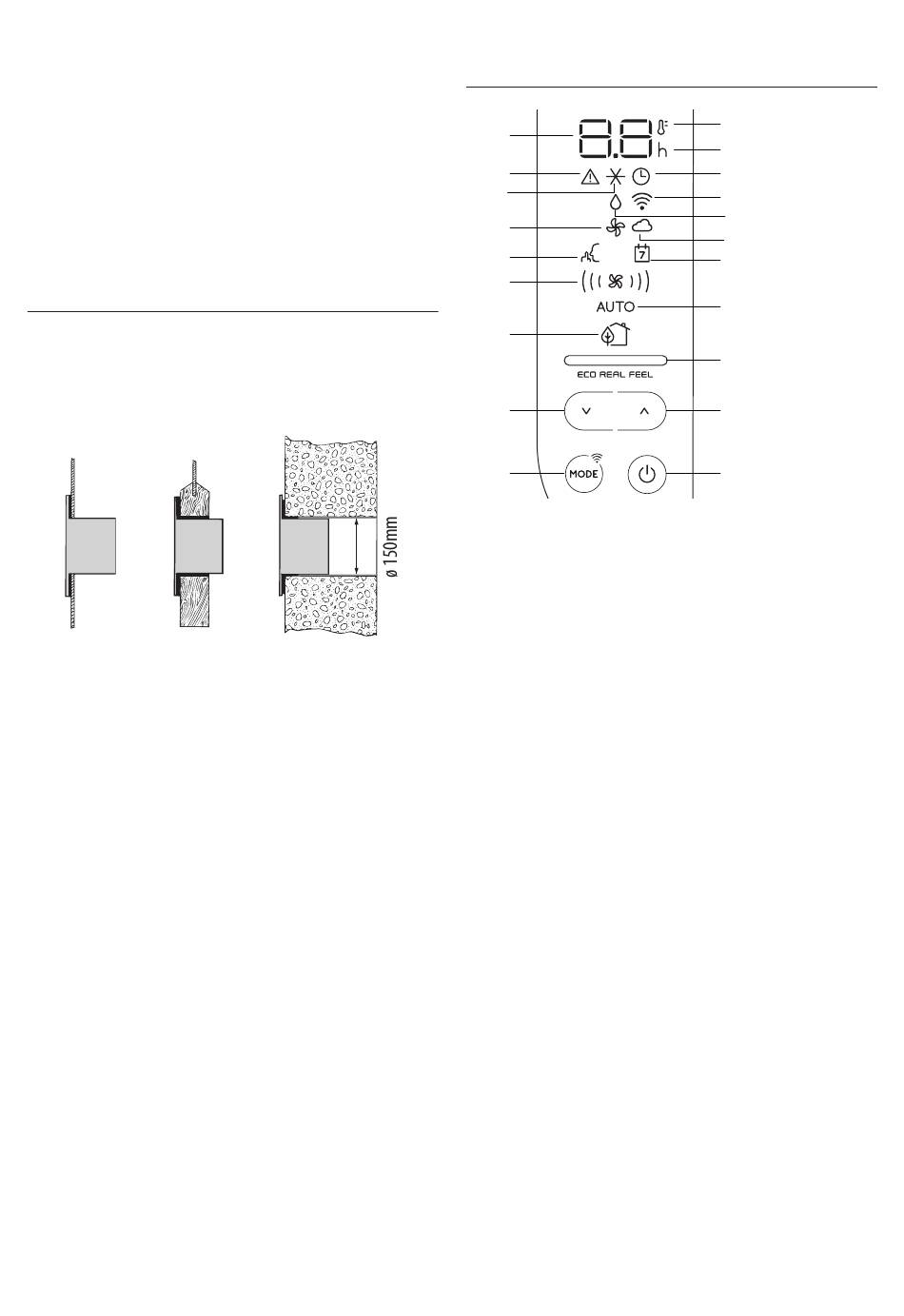

BEDIENING DOOR MIDDEL VAN HET BEDIE-
NINGSPANEEL
C17
C15
C8
C10
C12
C14
C16
C3
C2
BESCHRIJVING VAN HET BEDIENINGSPANEEL (C)
C1 toets ON/STAND-BY (aan/uit)
C2 Keuzetoets MODUS werking (airconditioning, ontvochti-
ging, ventilatie, AAN-UIT Wifi - reset instellingen WLAN)
C3 Toets verlagen
C4 Toets verhogen
C5 Indicator temperatuur
C6 Indicator timer
C7 Symbool timer
C8 Symbool airconditioning
C9 Symbool ontvochtiging
C10 Symbool ventilator
C11 Indicator ECO REAL FEEL
C12 Symbool SILENT
C13 Indicator Auto
C14 Indicatoren luchtstroom
C15 Symbool Alarm
C16 Symbool ECO REAL FEEL
C17 Ingestelde temperatuurwaarden, geprogrammeerde tijd
aan/uit
C18 Indicator App
C19 Timer/kalender App
C20 Symbool Wifi
C5
C6
C7
C20
C9
C18
C19
C13
C11
C4
C1
