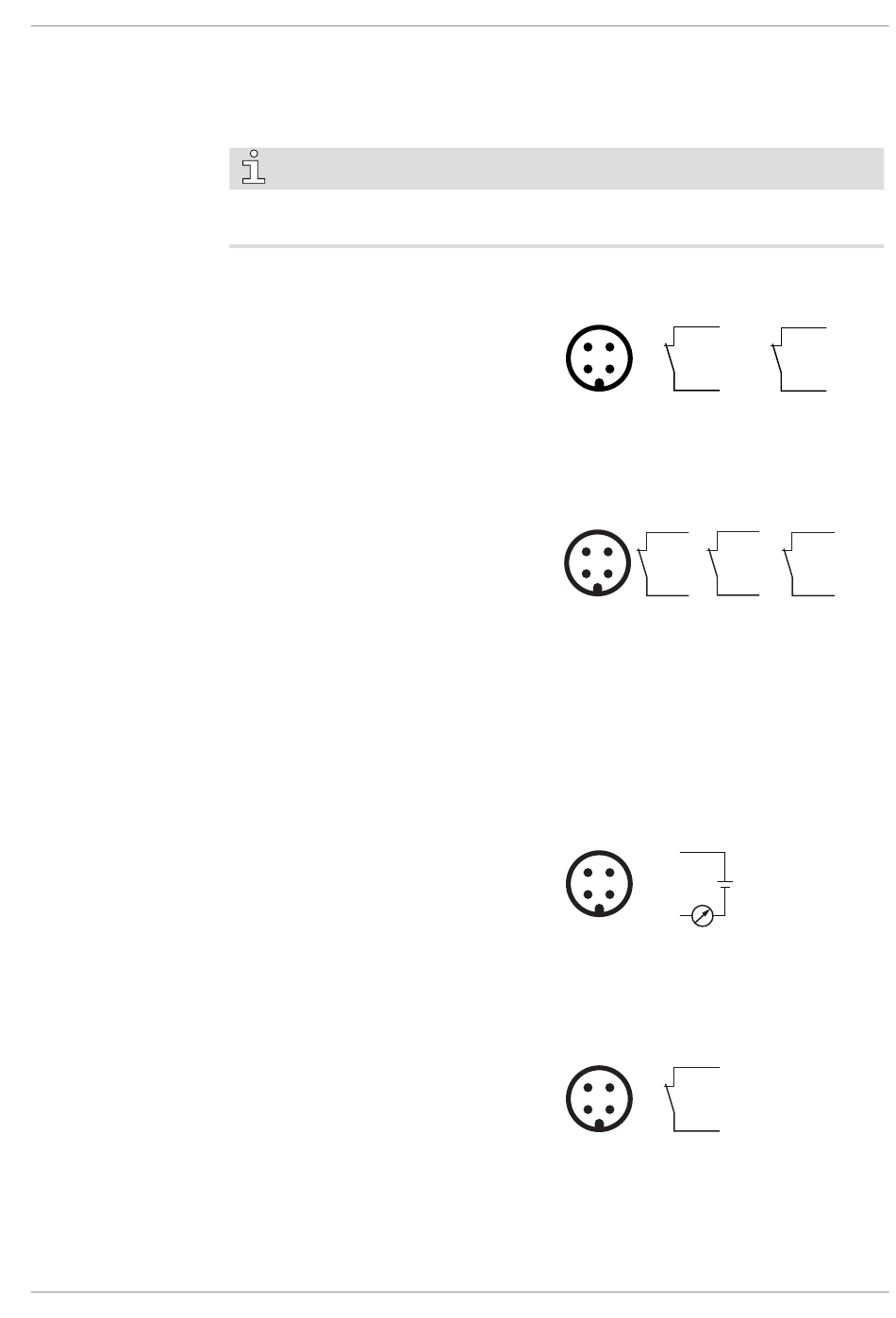

5.6 Elektrische aansluiting van de
5.6.1 Aansluitschema temperatuurschakelaar "Gas"
5.6.2 Aansluitschema niveau- en temperatuurschakelaar
5.6.3 Aansluitschema weerstandsthermometer (optioneel)
5.6.4 Aansluitschema drukschakelaar (optioneel)
0870569784_RA_RC1000-1600B_-0005_IM_nl
bewakingsapparatuur
OPMERKING
Om mogelijke alarmmeldingen te voorkomen, adviseert Busch het besturingssysteem te
configureren met een tijdvertraging van ten minste 20 seconden.
Art.nr.: 0651 563 747
Connector: M12x1, 4-pins
Elektrische data:
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 1 A
Schakelpunt: T
pin 1 + 2 = 110 °C
1
Art.nr.: 0652 563 748
Connector: M12x1, 4-pins
Elektrische data:
U = ≤ 230 V AC (50/60 Hz) ;
U = ≤ 100 V DC (50/60 Hz) ;
I = ≤ 0.5 A
Schakelpunt:
L pin 1 + 4 = laag niveau
T
pin 1 + 2 = 110 °C*
1
T
pin 1 + 3 = 130 °C*
2
* De waarde van het schakelpunt is afhankelijk van het type olie, zie Olie [► 30].
Art.nr.: 0651 563 753
Connector: M12x1, 4-pins
Elektrische data:
U = 10 ... 35 VDC
4 ... 20 mA ► 0 ... 150 °C
Waarschuwings-/alarmsignalen: zie Olie [► 30].
Art.nr.: 0653 563 750
Connector: M12x1, 4-pins
Elektrische data:
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 4 A
Schakelpunt:
P pin 1 + 2 = 0.6 bar (overdruk)
1
4
3
1
2
T
1
2
1 = Bruin ; 2 = Wit ;
3 = Blauw ; 4 = Zwart
1
4
3
1
2
L
T
4
1 = Bruin ; 2 = Wit ;
3 = Blauw ; 4 = Zwart
OPMERKING:
Voor dit apparaat is een tijdvertraging van
240 seconden aanbevolen om alarmmel-
dingen te voorkomen.
1
4
3
1
2
3
1 = Bruin ; 3 = Blauw
1
4
3
1
2
P
2
1 = Bruin ; 2 = Wit
Installatie | 5
3
T
2
4
1
1
T
1
2
2
3
+
-
