Montage
Ontstekingsbrander type Z0... M
Technische gegevens
Te volgen procedure bij de
inbedrijfstelling en de afstelling van
de ontstekingsbrander
• Wanneer de N9 in ontstekingsstand
staat, stelt u de gasdruk van de
ontstekingsbrander ter hoogte van de
regelaar af op het minimale vermogen
en past u de luchtdruk
dienovereenkomstig aan. Na het
ontsteken van de brander controleert
u de ionisatiestroom en past u de
gasdruk indien nodig aan.
• Naarmate het vermogen van de N9
toeneemt, verhoogt u het vermogen
van de ontstekingsbrander dankzij de
correctiefactor, zijnde de luchtdruk
van de ventilator van de N9 ter hoogte
van de gasregelaar. Indien nodig, kan
de gasdruk van de
ontstekingsbrander nog worden
verhoogd door te draaien aan de veer
op de gasregelaar. De luchtdruk moet
worden aangepast in functie van de
gasdruk. Bij de eerste inbedrijfstelling
van de N9, alsook bij iedere
handmatige wijziging van de druk aan
de gasregelaar of wat betreft de
luchtdruk van de ontstekingsbrander
moet u de ionisatiestroom controleren
en desgevallend de gasdruk opnieuw
aanpassen.
• Na de inbedrijfstelling van de N9
controleert u de ionisatiestroom van
de ontstekingsbrander in functie van
het ontstekingsvermogen van de N9,
en past u desgevallend opnieuw de
gasdruk aan.
12

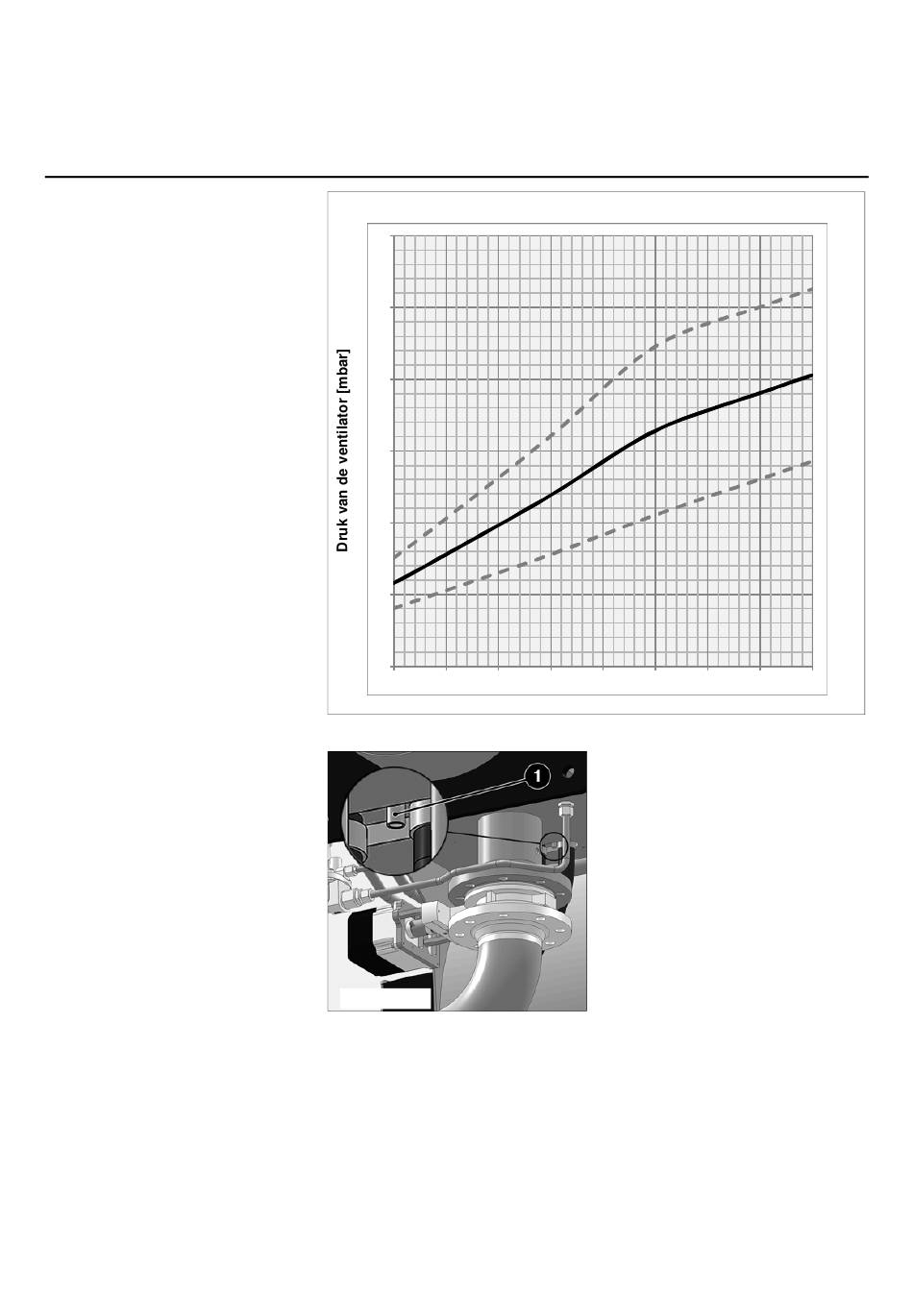

Stabiliteitscurven en aanbevolen afstelling van de pilootbrander Z0... M
30
25
20
15
10
5
0
15
20
25
Illustratie 2
Illustratie 3
De aanzuigverbinding van de
pilootventilator aan de drukzijde van de
ventilator van de N9 zorgt voor een
compensatie van de druk in de
verbrandingskamer en een verhoging
van het vermogen van de
pilootventilator, zodat het door de N9
gegenereerde vermogen toeneemt. Het
is mogelijk om de
stromingsdrukwaarden te meten aan de
controlemeetpunten (illustratie 3).
06/2013 - Art. Nr. 4200 1052 4900A
30
35
40
Druk van de ventilator [mbar]
Onderhoud en afstelling
De uitrustingen vereisen geen enkel
specifiek onderhoud. Toch moet de
werking ervan regelmatig worden
gecontroleerd (bijvoorbeeld om de 3
maanden). Als de ontstekingsbranders
werken op met stof bevuilde lucht, moet
deze controle frequenter worden
gepland, want elektrisch geleidende
stofafzettingen of vocht op de
keramische isolatoren kunnen leiden tot
slecht werkende elektroden. De interne
weerstand van het ionisatiecircuit
bedraagt meerdere M-Ω. Bij dergelijke
hoge weerstandswaarden moeten de
keramische isolatoren in perfecte staat
worden gehouden.
Opmerking m.b.t. de
onderhoudswerkzaamheden en
m.b.t. de vervanging van
slijtageonderdelen
(wij verwijzen hiervoor naar de
doorsneetekening (pagina 11)).
Ontstekingsbuis
Na het losdraaien van de schroeven
(pos. 9) kan de buis verwijderd worden.
45
50
55
