Voor de installateur
3
Overzicht: Installatie en
configuratie
Installatie
▪ De vereenvoudigde gebruikersinterface mag alleen in combinatie
met de hoofdgebruikersinterface worden gebruikt.
▪ De hoofdgebruikersinterface werkt als regelcentrum en moet
naast de unit worden geplaatst.
▪ De
vereenvoudigde
gebruikersinterface
kamerthermostaat en moet in de kamer worden geplaatst waarvan
de temperatuur moet worden geregeld.
Configuratie
De
versie
van
de
software
gebruikersinterface moet overeenstemmen met deze van de
software van de hoofdgebruikersinterface. Indien nodig, doe een
update van de minst recente interface. De geïnstalleerde
softwareversie staat vermeld op de doos van elke interface.
De software kan op twee manieren worden geüpdatet:
▪ Via de Updatersoftware.
▪ Via een handmatige update van de software.
INFORMATIE
Om de software te updaten wordt geadviseerd de Updater
te gebruiken. De software handmatig updaten kan tot
2,5 uur duren.
4
De vereenvoudigde
gebruikersinterface
aansluiten

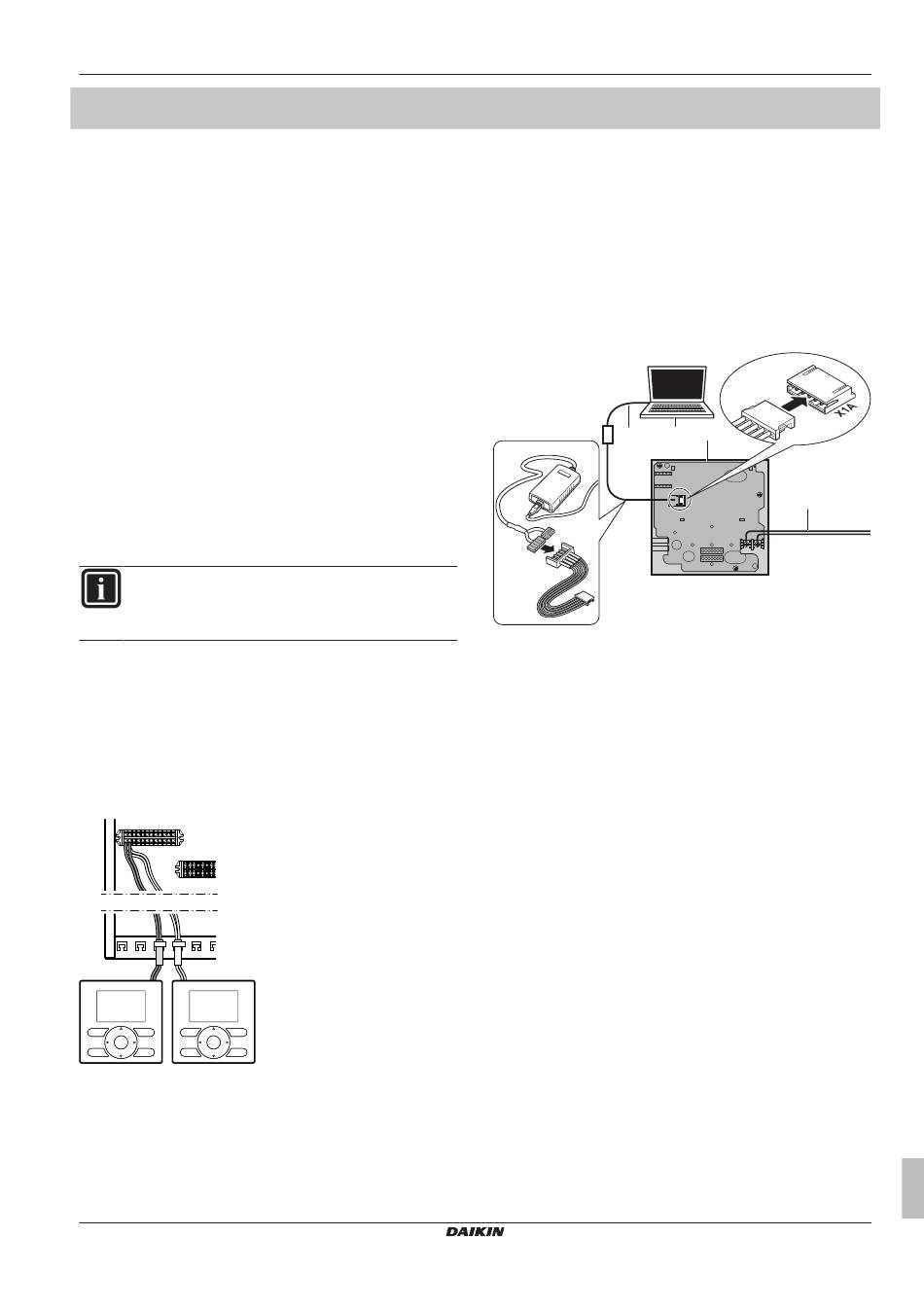

1 Sluit de kabel van de vereenvoudigde gebruikersinterface aan
op de binnenunit.
2 1
X5M
X2M
A2P
A2P
a
b
a
Hoofdgebruikersinterface
b
Vereenvoudigde gebruikersinterface
2 Bevestig
de
kabel
kabelbinderbevestigingen.
EKRUCBS
Daikin Altherma – vereenvoudigde gebruikersinterface
4P3822511 – 2014.06
werkt
als
van
de
vereenvoudigde
met
kabelbinders
op
5
De software met Updater
updaten
Voorwaarde: PC met Updater (neem contact op met uw verdeler
voor de juiste versie van de software)
Voorwaarde: PCUSBkabel EKPCCAB3 of hoger (inhoud: een
USBkabel en extra aansluitkabels)
1 Zorg dat de binnenunit UIT is.
2 Sluit de gebruikersinterface aan op de PC.
a
PC met Updater
b
USBkabel
c
Printplaat van de gebruikersinterface
d
Naar binnenunit
3 Zet de binnenunit AAN.
4 Open Updater.
5 In Updater, ga naar "Updateprocedure".
6 Voer de naam van de interface in (EKRUCBL* of EKRUCBS,
afhankelijk van de interface die u aan het updaten bent).
7 Selecteer het gewenst taalpakket (enkel voor EKRUCBL*).
8 Volg de instructies op het scherm.
de
3 Voor de installateur
b
a
c
X1A
Installatiehandleiding en gebruiksaanwijzing
d
3
