Jaloezieactor 4-fach
Art.nr.: 2204 REG,2204 REGH
2204 REGHR, 2224 REGH
C

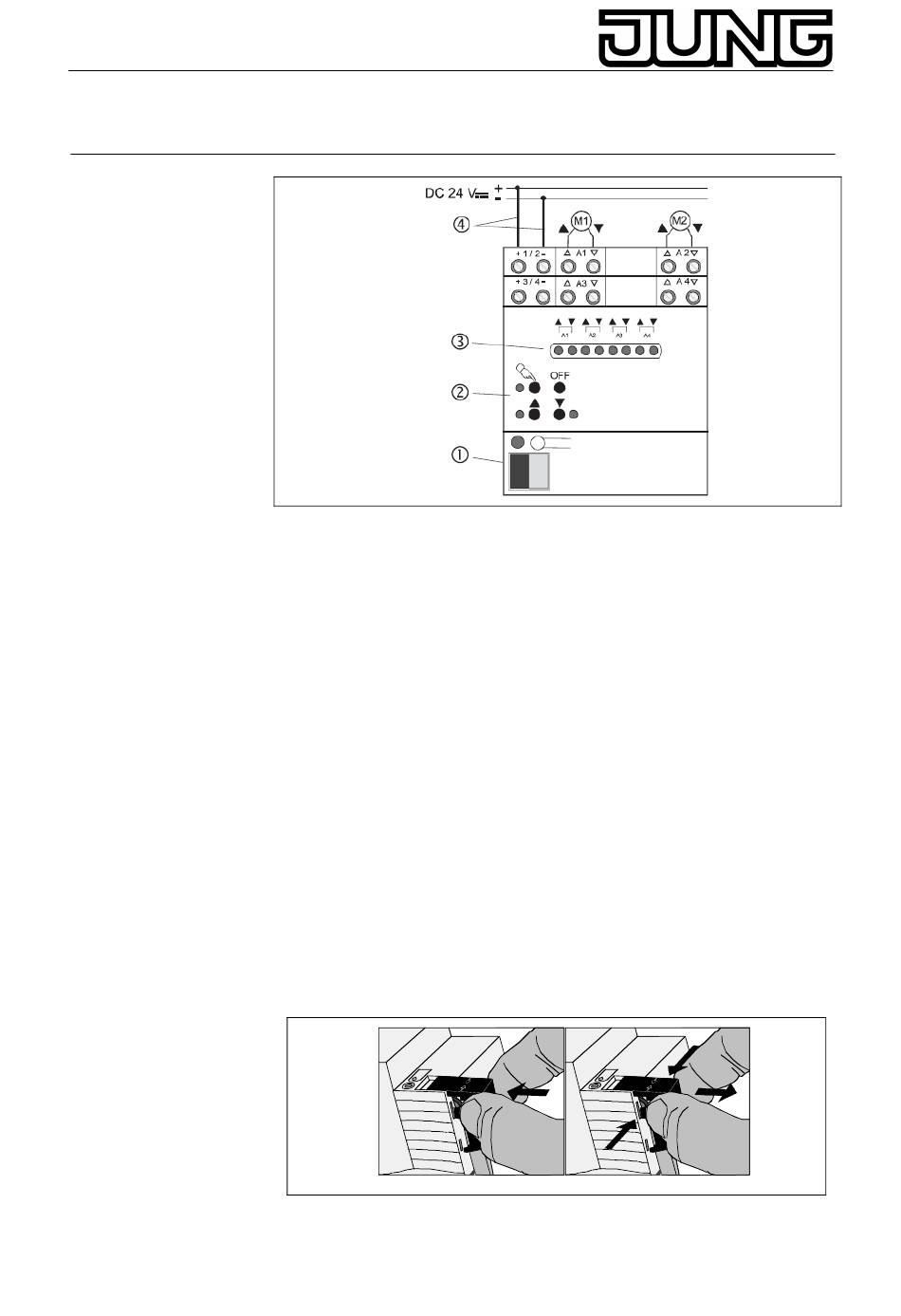

(afb. C): De busaansluiting geschiedt met de busaansluitklem (1).
De aansluiting van de 24 V DC-voeding geschiedt op de klemmen + 1 /
2– (4). Gelijktijdig worden zo de uitgangen A1 en A2 en de motoren M1
en M2 gevoed.
Bij gebruik van de uitgangen A3 en A4 moet tevens een 24 V Dcvoeding
op de klemmen + 3 / 4 – worden aangesloten.
Aanwijzing: Geen AC-voedingen aansluiten ! De polariteit van de
voedingsspanning op de klemmen + 1 / 2 – en + 3 / 4 – moet gelijk zijn.
Anders kan de actor vernield raken. De aansluiting van de motoren op de
uitgangen A3 en A4 geschiedt dienovereenkomstig op dezelfde wijze.
Cijferaanduiding:
(2) Handbedieningselementen en statusindicaties
(3) LED voor indicatie van de schakeltoestand en de bij handbediening
gekozen uitgang.
5.
Afdekkapje
Het afdekkapje met de aan de onderzijde naar buiten geleide buskabels
over de busklem schuiven (afb. E) tot het voelbaar vastklikt.
Verwijder het afdekkapje door het op de zijvlakken in te drukken en
vervolgens los te trekken (afb. F).
Het afdekkapje is als toebehoren (Art. no. 2050 K) leverbaar.
E
5.1. Handbediening
De actoren met handbediening kunnen in drie standen worden gebruikt:
