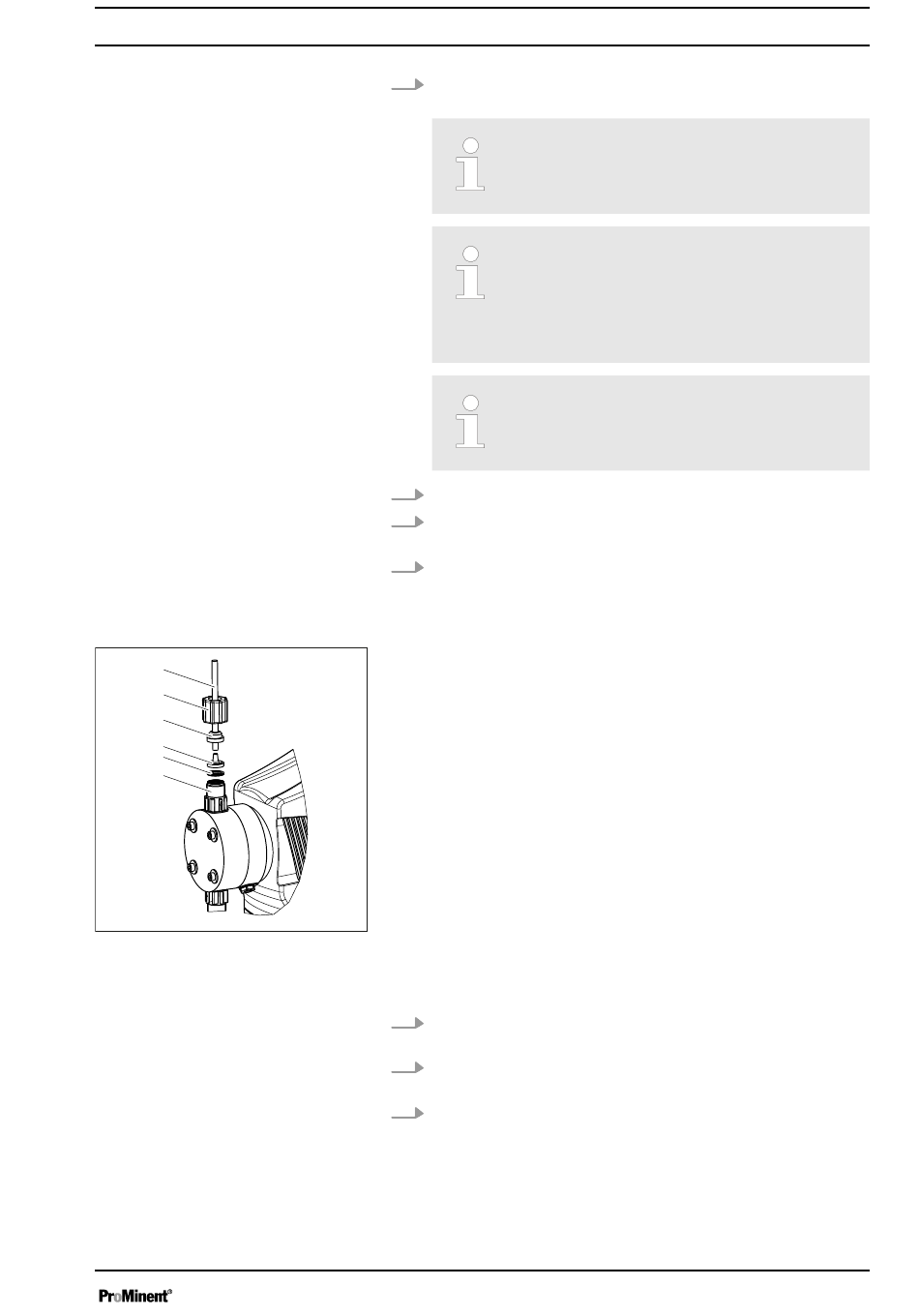

Afb. 10: Uitvoeringen PP, NP, PV, TT
RVS-pijp installeren, uitvoeringen SS
3.
Het slanguiteinde (1) tot de aanslag over de slangpilaar (4)
schuiven, indien nodig het slanguiteinde wijder maken.
4.
Plaats de slang (1) met de slangpilaar (4) op het ventiel (6).
5.
De slangaansluiting klemmen: De wartelmoer (2) vastdraaien
en tegelijk de slang (1) aandrukken.
6.
De slangaansluiting natrekken: Kort aan de slang (1) trekken
die aan de doseerkop is bevestigd, daarna de wartelmoer (2)
nog een keer vastdraaien.
1
Slang
2
Wartelmoer
3
Klemring
4
Slangpilaar
5
O-ring resp. pakking
6
Ventiel
P_G_0066_SW
1.
Schuif de wartelmoer (2) en de klemringen (3, 4) ca. 10 mm
uitstekend over de pijp (1) - zie Afb. 11.
2.
Steek de pijp (1) tot de aanslag in het ventiel (5) en daarna
1 ... 2 mm terugtrekken.
3.
De wartelmoer (2) aanhalen.
Installeren, hydraulisch
Zorg dat de O-ring resp. pakking (5) goed in
het ventiel (6) zit.
Gebruikte PTFE-afdichtingen mogen nooit
worden hergebruikt.
Een installatie die zo is afgedicht, is niet lek‐
dicht. Door het samenpersen worden deze
afdichtingen permanent vervormd.
Bij de uitvoering PV is de FPM-pakking voor‐
zien van een punt, zo dat deze kan worden
onderscheiden van de EPDM-pakking.
