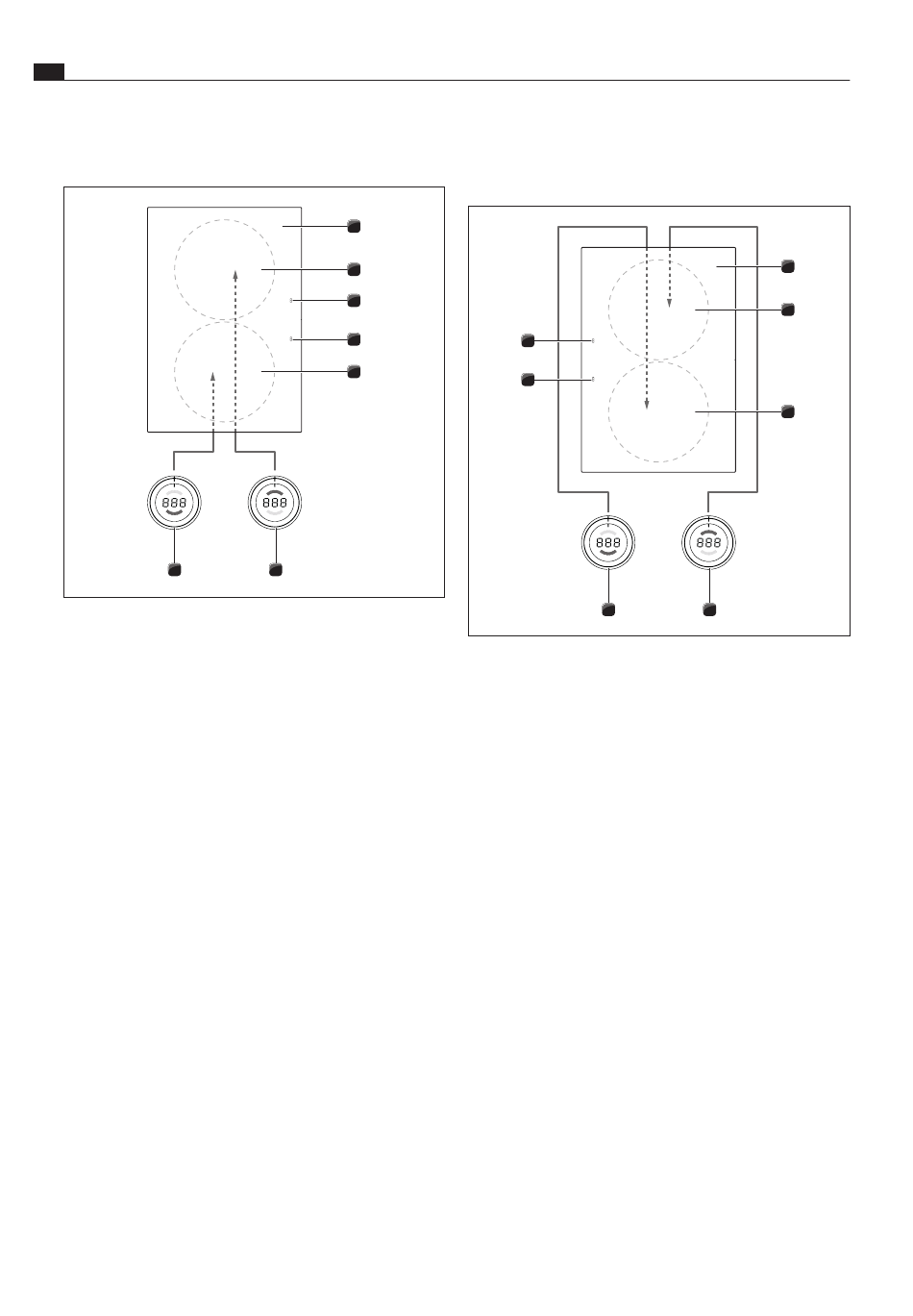

Standaardaansluiting van de kookzones
7
Afb. 5.19
Standaardaansluiting van de kookzones
[1]
Kookveld
[2]
Kookzone achteraan (zone 2)
[3]
Kookzonedisplay achteraan (zone 2)
[4]
Kookzonedisplay vooraan (zone 1)
[5]
Kookzone vooraan (zone 1)
[6]
Bedieningsknop kookzone achteraan (zone 2)
[7]
Bedieningsknop kookzone vooraan (zone 1)
Verbind de aansluiting op de achterzijde van de
X
X
bedieningsknop links [5] met de aansluiting voor
„zone 1" op de voorrzijde van het kookveld [1].
Verbind de aansluiting op de achterzijde van de
X
X
bedieningsknop rechts [4] met de aansluiting voor
„zone 2" op de voorzijde van het kookveld [1].
22
1
2
3
4
5
6
Aansluiting van de kookzones bij 180° gedraaide
montage van het kookveld
7
6
5
Afb. 5.20
Aansluiting van de kookzones bij 180° gedraaide
montage
[1]
Kookveld
[2]
Kookzone achteraan (zone 1)
[3]
Kookzone vooraan (zone 2)
[4]
Bedieningsknop kookzone achteraan (zone 1)
[5]
Bedieningsknop kookzone vooraan (zone 2)
[6]
Kookzonedisplay vooraan (zone 2)
[7]
Kookzonedisplay achteraan (zone 1)
Verbind de aansluiting op de achterzijde van de
X
X
bedieningsknop links [5] met de aansluiting voor
„zone 2" op de achterzijde van het kookveld [1].
Verbind de aansluiting op de achterzijde van de
X
X
bedieningsknop rechts [4] met de aansluiting voor
„zone 1" op de achterzijde van het kookveld [1].
Pas in het configuratiemenu de indeling van de
X
X
kookzones op het display van de bedieningsknop
aan (zie Configuratiemenu, inbouw 0° of 180°).
1
2
3
4
