Zie paragraaf 3.13 voor meer informatie over het uitschakelen van ongebruikte camera-aansluitingen
in het menusysteem.

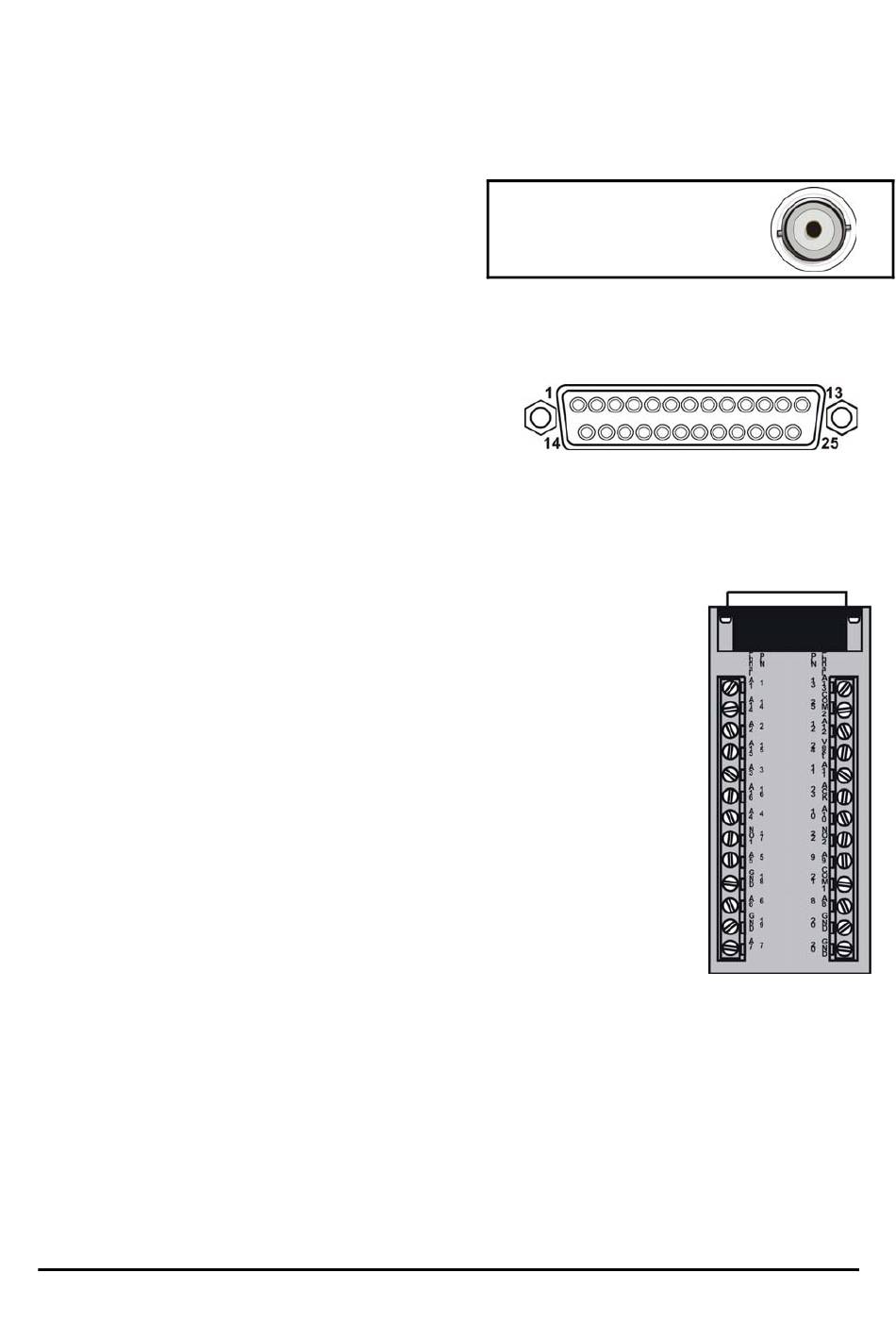

Composiet monitoruitgang
Bij een rechtstreekse aansluiting van de StoreSafe
op de monitor, kiest u de 75 Ohm impedantie-
instelling op de monitor.
Als een extra apparaat wordt aangesloten op de lusuitgang van de monitor, stelt u de afsluitweerstand
van het extra apparaat in op 75 Ohm, en de afsluitweerstand van de monitor op Hi-Z (hoge
impedantie).
I/O-poort alarm
Het achterpaneel van de eenheid is voorzien van een
Alarmpoort (DB-25 connector).
Probeer nooit een rechtstreekse verbinding te
maken met de DB-25 connector op het
achterpaneel.
Sluit de Alarmprintplaat (meegeleverd) aan op de Alarmpoort. Sluit alle alarmingangen aan op de
Alarmprintplaat volgens het pinaansluitschema hieronder.
Pin 1: Alarmingang 1.
Pin 2: Alarmingang 2.
Pin 3: Alarmingang 3.
Pin 4: Alarmingang 4.
Pin 5: Alarmingang 5.
Pin 6: Alarmingang 6.
Pin 7: Alarmingang 7.
Pin 8: Alarmingang 8.
Pin 9: Alarmingang 9.
Pin 10: Alarmingang 10.
Pin 11: Alarmingang 11.
Pin 12: Alarmingang 12.
De actieve alarmingangen verschillen naargelang het StoreSafe-model. Eenheden met 4 kanalen
hebben 4 actieve alarmingangen, eenheden met 10 kanalen hebben 10 actieve alarmingangen en
eenheden met 16 kanalen hebben 16 actieve alarmingangen.
Alarmingang
Een alarmsituatie kan worden geactiveerd door apparaten zoals drukkussens, passieve infrarood
detectoren, deurschakelaars of andere soortgelijke apparaten.
10
Pin 13: Alarmingang 13.
Pin 14 Alarm Input 14.
Pin 15: Alarmingang 15.
Pin 16: Alarmingang 16.
Pin 17: Alarmuitgangsrelais 1.
Pin 18: Aarding.
Pin 19: Aarding.
Pin 20: Aarding.
Pin 21: Alarmuitgangsrelais 1
Gemeenschappelijk.
Pin 22: Alarmuitgangsrelais 2.
Pin 23: Ingang voor Externe alarmuitschakeling
en -bevestiging.
Pin 25: Alarmuitgangsrelais 2
Gemeenschappelijk.
Kabel: 75 Ohm coaxiaal
Connectoren: BNC
DB-25 connector op achterpaneel
DVMRe StoreSafe Gebruikershandleiding
Alarmprintplaat
