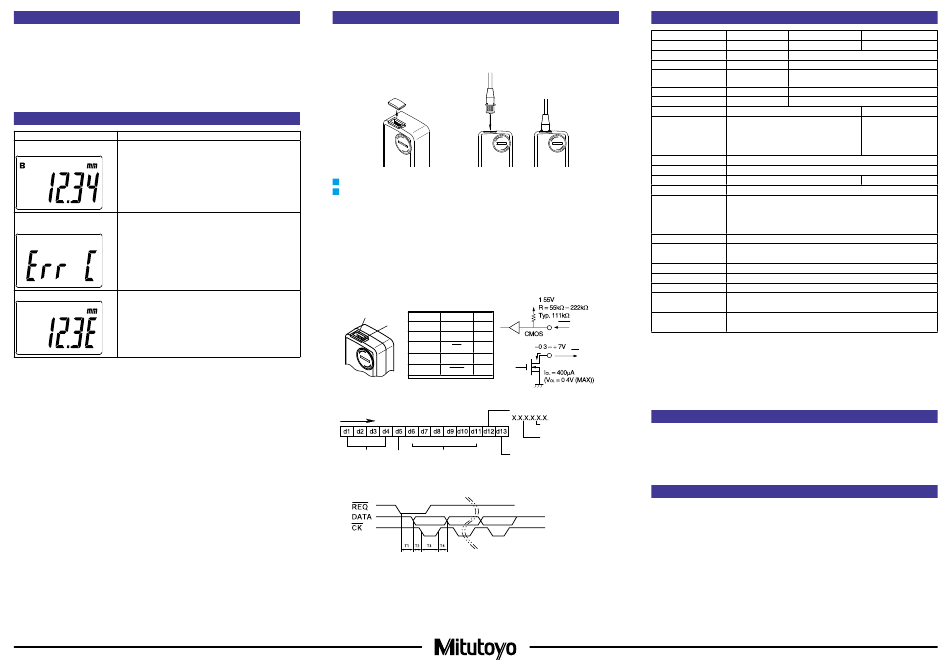

7. Voorzorgsmaatregelen na gebruik
• Reinig dit product met een zachte doek die is bevochtigd met een verdund, neutraal
reinigingsmiddel. Gebruik geen organisch oplosmiddel zoals thinner, dit kan het product doen
vervormen of een storing veroorzaken.
• Vuil op de spindel kan tot storingen leiden. Reinig voor gebruik met een doek bevochtigd met alcohol enz.
• Smeer de spindel nooit in met smeerolie, enz.
• Als het product drie maanden of langer niet wordt gebruikt, verwijder dan de batterij dan vóór
opslag. Vloeistoflekkage van de batterij kan het product beschadigen.
• Bewaar het product niet op een plaats met hoge temperatuur of vochtigheid, of veel stof of olienevel.
8. Fouten en problemen oplossen
Foutweergave
Fouten en tegenmaatregelen
Lage batterijspanning
Batterij is leeg. Vervang door een nieuwe batterij.
Detectiefout sensorverontreiniging
Een plotselinge temperatuurverandering kan condensatie
op de detector veroor zaken of deze kan door andere
bronnen worden verontreinigd.
Schakel de stroom UIT en laat het product ongeveer 2 uur
aan de temperatuur aanpassen.
A ls het probleem na aanpassing aan de temperatuur
aanhoudt, is reparatie vereist: raadpleeg uw dealer of agent
of neem contact op met ons verkoopkantoor.
ABS synthesefout
Hoewel dit kan optreden tijdens snelle spindelverplaatsingen,
heeft dit geen effect op de meting. Gebruik het product zoals
het is. Als dit gebeurt terwijl de spindel niet beweegt, is de
interne sensor defect. In dit geval is reparatie vereist:
raadpleeg uw dealer of agent of neem contact op met ons
verkoopkantoor.
9. Uitvoerfunctie
1) De weergegeven waarde extern uitvoeren
De weergegeven waarde kan worden uitgevoerd naar een apparaat dat het Digimatic-uitvoerformaat
ondersteunt door het product en het externe apparaat met een verbindingskabel te
verbinden (optioneel). Het product kan worden aangesloten op een optioneel extern display, externe
printer, pc, enz.
Aansluitkabel
Dop
1
2
1
Druk op de [ON/OFF]-toets om het product uit te schakelen.
2
Sluit dit product aan op een extern apparaat.
1. Verwijder de dop van de uitgangsconnector van het product.
2. Verbind het product en het externe apparaat met een verbindingskabel.
Tips
• 2 soorten verbindingskabels (optioneel), onderdeelnr. 905338 (1 m) en onderdeelnr.
905409 (2 m), zijn beschikbaar voor dit product.
• Bij het verbinden van een verbindingskabel, let op de richting van de connector terwijl u deze plaatst.
• Berg de verwijderde rubberen dop op om verlies te voorkomen.
• Installeer altijd de dop als er een verbindingskabel is die niet wordt gebruikt.
2) Gegevensuitvoer
・ Invoer
(5)
Pin nr.
Signaal
I/O
(1)
(1)
GND
-
(2)
DATA
O
・ Uitvoer
(3)
CK
O
(4)
-
-
(5)
REQ
I
3) Gegevensindeling van de uitvoer
(5)
(1)
MSD
LSD
(2)
(3)
(4)
(6)
mm: 0 (0000)
+: 0 (0000)
mm ： 0 (0000)
–: 8 (0001)
in ： 1 (1000)
4) Timinggrafiek
0 ms ≤ T1 ≤ 93,75 ms
110 ps ≤ T2 ≤ 140 μs (Typ: 122 μs)
110 ps ≤ T3 ≤ 140 μs (Typ: 122 μs)
230 ps ≤ T4 ≤ 260 μs (Typ: 244 μs)
10. Specificaties
Model
Codenr.
Meetbereik
Resolutie
Indicatiefout over een
meetbereik MPE
Hysterese MPE
Herhaalbaarheid MPE
Schachtdiameter
Contactpunt (uitgerust als
standaard)
Meetkracht MPL
Meetrichting
Gewicht
Beschermingsniveau *2 IP42-equivalent *3
CE-markering
Stroom-
Levensduur van de
batterij *4
Schaaltype
Reactiesnelheid
Gegevensuitgang
Temperatuurbereik
,
Standaard accessoire
REQ
,
*1: Tijdens normale meting bij 20 ° C.
DATA, CK
*2: Het beschermingsniveau (IP: internationale bescherming) is gebaseerd op IEC 60529 / JIS C
0920.
*3: Waarden zijn fabrieksinstellingen.
,
*4: De levensduur van de batterij is afhankelijk van de gebruikstijden en -omstandigheden. De
bovenstaande waarden zijn richtlijnen.
(1) Uitvoervolgorde
11. Accessoires (optioneel)
2 (0100)
(2) Alle "F"
・ Ontgrendelingsmechanisme: Onderdeelnr. 540774
(3) Teken
4 (0010)
・ Verbindingskabel: onderdeelnr. 905338 (1 m, plat recht)
(4) Gemeten waarde
・ Verbindingskabel: onderdeelnr. 905409 (2 m, plat recht)
(5) Decimaalteken
* Voor andere accessoires (optioneel) dan de bovenstaande, raadpleegt u de catalogus met
(6) Eenheid
in: 1 (1000)
meetinstrumenten.
12. Off-site reparaties (tegen betaling)
Off-site reparatie (tegen betaling) is vereist in geval van de volgende storingen. Neem contact
op met uw dichtstbijzijnde dealer of ons verkoopkantoor.
・ Onjuiste spindelwerking
・ Slechte nauwkeurigheid
・ [E] wordt weergegeven als het laatste cijfer als de spindel stationair is
・ Abnormale meetwaarde of LCD-problemen
・ Geen herstel van [Err C]
・ De stroom wordt niet ingeschakeld
* Als de fundamentele structurele componenten of meerdere componenten moeten worden
vervangen, behouden we ons het recht voor om de reparatie te weigeren.
Mitutoyo Corporation, 1-20-1 Sakado, Takatsu-ku, Kawasaki City, Kanagawa 213-8533, Japan
ID-U1025
ID-U1025M
ID-U1025E
575-121
575-122
575-123
25,4 mm
25,4 mm/1 inch
0,01 mm
0,01 mm/0,0005 inch
0,02 mm
0,02 mm/±0,001 inch
*1
E
*1
0,02 mm
0,02 mm/0,001 inch
H
*1 0,01 mm
0,01 mm/0,0005 inch
R
8 mm
3/8 inch (9,52 mm)
Carbide (gewrichtsdeel M2,5 x 0,45)
Hardmetaal
Onderdeelnr. 901312
(gewricht deelnr.
4-48 UNF)
Onderdeelnr. 21BZB005
1,8 N of minder
Alle richtingen
140 g
150 g
EMC-richtlijn: EN 61326-1
Vereisten voor immuniteitstest: Artikel 6.2 Tabel 2
Emissiegrenswaarden: Klasse B
RoHS-richtlijn: EN IEC 63000
Zilveroxidebatterij SR44 x 1 (deelnr. 938882)
Continue werking ong. 20.000 uur
Absolute lineaire encoder elektrostatisch capaciteitstype
Onbeperkt (niet beschikbaar voor scanmetingen)
Digimatic code uitvoer
Bedrijfstemperatuurbereik: 0 ° C tot 40 ° C
Bereik opslagtemperatuur: -10 ° C tot 60 ° C
SR44 (voor functieverificatie x 1), gebruikershandleiding met garantie,
hefhendel (onderdeel Nr. 137693)
Gedrukt in Japan
