9
Inspectie en onderhoud

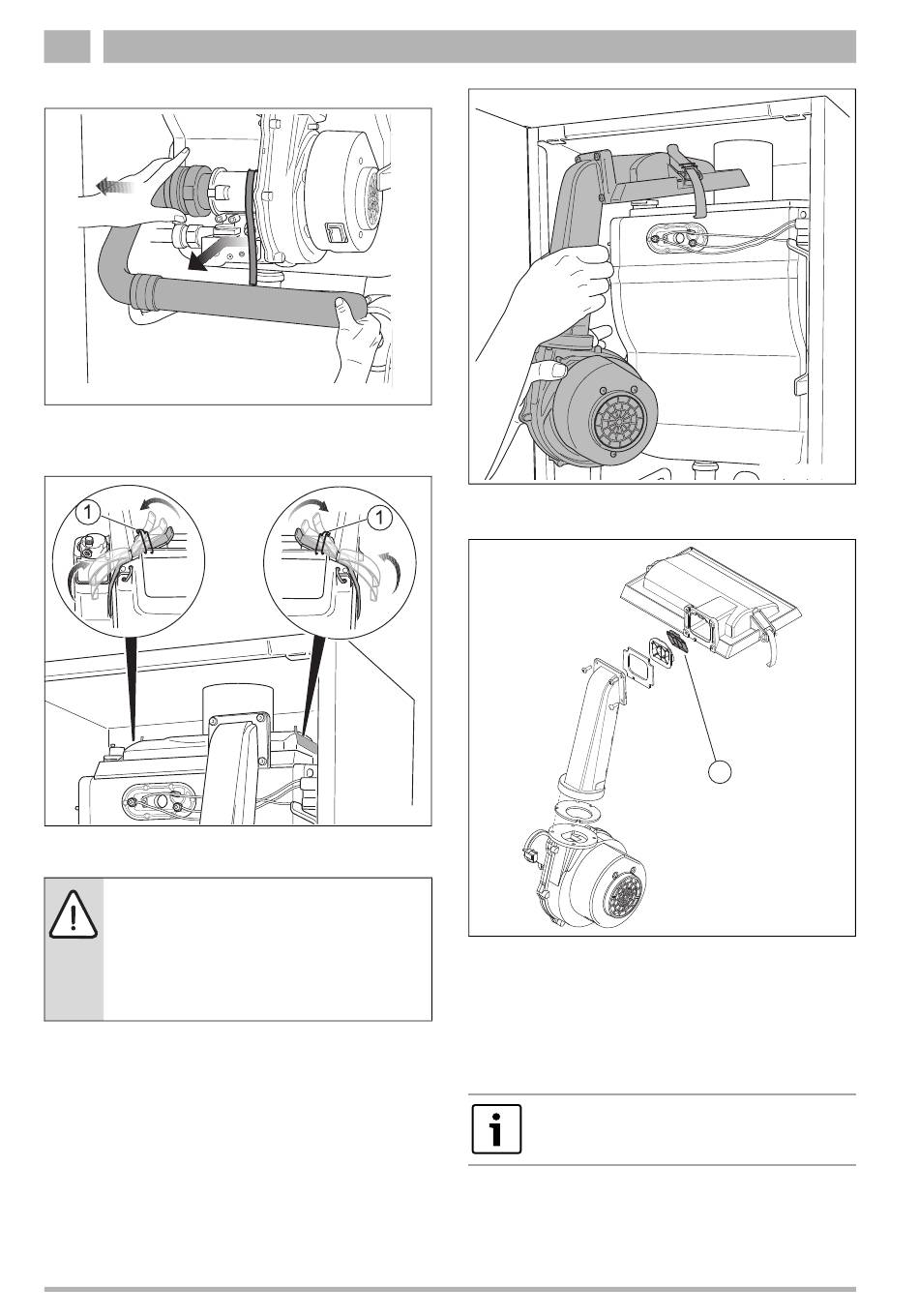

▶ Verwijder de luchtaanzuigbuis van de ventilator ( afb. 51).
Afb. 51 Luchtaanzuigbuis van de ventilator verwijderen
▶ Open de borgingen [1] van de 2 snelsluitingen.
▶ Open de 2 snelsluitingen op de branderdeksel.
Afb. 52 Snelsluitingen openen
▶ Verwijder de branderdeksel met gas-luchteenheid ( afb. 53).
VOORZICHTIG: schade aan de installatie door foutieve
montage van gas-luchteenheid.
▶ Houd tijdens de montage de branderdeksel met gas-
luchteenheid horizontaal met beide handen .
▶ Let er op dat de branderpakking correct tussen de
brander en branderdeksel met gas-luchteenheid zit.
▶ Beide snelsluitingen gelijktijding sluiten.
32
7 746 800 038-212.1TD
Afb. 53 Branderdeksel met gas-luchteenheid verwijderen
▶ Vervang de terugslagklep [1] iedere 6 jaar preventief.
7 746 800 040-131.4RS
Afb. 54 Terugslagklep
▶ Demonteer de gasverdeelplaat ( afb. 55, [1]).Demonteer de
brander ( afb. 55, [2]).
Warmtewisselaar inspecteren
De warmtewisselaar van de Nefit TopLine HR-toestellen is zodanig ont-
wikkeld dat onderhoud van de warmtewisselaar, onder normale omstan-
digheden, niet nodig is.
▶ Reinig de warmtewisselaar met water ( par. 9.2.1, pag. 34).
Gebruik bij het inspecteren van de warmtewisselaar een
zaklamp en spiegel.
Nefit TopLine Compact HRC • 6720641180 (2014/11)
7 746 800 040-138.2TD
1
6 720 615 622-007.1TD
