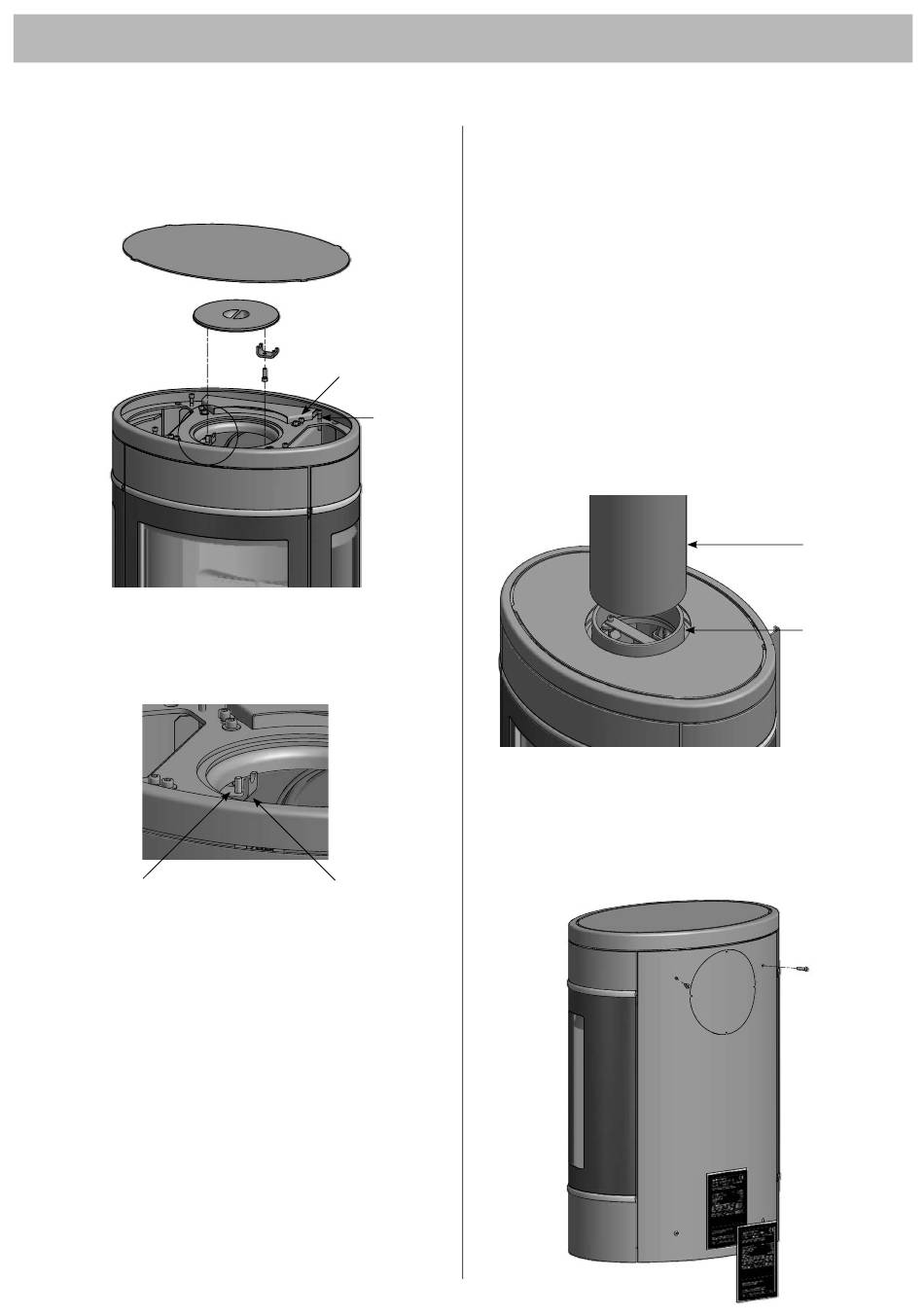

Plaats de afdichtplaat in de rookuitlaat.
Plaats de bovenplaat op de kachel.
D
D
Inbusschroef
M O N TA G E
Wandmodel
De installatie moet worden gepland en uitgevoerd in overeenstem-
ming met nationale en lokale bouwvoorschriften.
De kachel mag alleen tegen een onbrandbare wand worden gemon-
teerd. De wand mag geen brandbare materialen bevatten. Bij dunne
wanden mag dit materiaal niet achter de wand aanwezig zijn. De
dragende eigenschappen van de wand moeten te allen tijde worden
gecontroleerd.
Om zeker te zijn van een correcte installatie adviseren wij om voor
het plannen en schetsen van de installatie een bouwkundige in te
schakelen met het oog op de daaropvolgende goedkeuring.
Schroeven voor
Voor wandinstallatie adviseren wij u gebruik te maken van de bijge-
afstelling van
leverde wandbevestigingen.
de hoogte van
Als boven op een wandmodel een schoorsteen wordt geïnstalleerd,
het frame van
moet de schoorsteen volledig zelfondersteunend zijn. De schoorsteen
de bovenplaat
mag niet op de houtkachel rusten. Er moet een afstand van minimaal
6 mm aanwezig zijn tussen het eerste deel en de flens op het aan-
Schroeven
sluitstuk voor het rookkanaal (zie hieronder). Neem contact op met
voor afstel-
een specialist.
ling van de
Scan A/S is niet aansprakelijk voor de installatie van op een wand
hoogte van
geplaatste houtkachels.
de boven-
plaat
Scan 58 wandmodel bevestigen
Verwijder de bouten in de achterste behuizing van de haard.
Verwijder het typeplaatje van de kachel en vervang het door een
typeplaatje dat overeenkomt met het betreffende wandmodel. Het
typeplaatje van het wandmodel is samen met de wandarmaturen
verpakt.
Beugel
17
Eerste deel
Flens op
het aan-
sluitstuk
voor het
rookka-
naal
