INSTRUCTIEBLAD VOOR BEDRADING VOOR EUROPA
De IQ Gateway Metered maakt gebruik van klemmenblokken voor voeding en meting. Bedraad deze draadklemmen zoals hierboven beschreven.
Plaats een stroommeettrafo per fase voor productiemeting en stroommeettrafo per fase voor verbruiksmeting. Voor de stroomtransformatorbedrading naar de IQ
Gateway Metered dient u een kabelgoot te gebruiken. Raadpleeg als u de kabels moet verlengen (tot max. 148 meter) de IQ Gateway Metered-installatie- en bedie-
ningshandleiding op: https://enphase.com/contact/support.
GEVAAR! Risico op elektrische schokken. Schakel de stroomvoorziening
altijd uit voordat u begint met bekabelen voor voeding en spanningstansfor-
mators.
GEVAAR! Elektrocutiegevaar! Geen trafo's installeren terwijl er stroom op
de lijn staat. Sluit de bedrading van stroomtransformatoren altijd aan op de
aansluitblokken voordat u de stroomtoevoer naar het gedetecteerde circuit
inschakelt.
A) Gebruik gekleurde tape om alle CT's en de open uiteinden van de kabels
met verschillende kleuren te markeren voordat u de stroomtransforma-
torkabels door de kabelgoot leidt. U kunt de kabels van meerdere CT's
door één enkele kabelgoot laten lopen.
B) Sluit de bedrading van de IQ Gateway Metered aan voor voeding
• Afhankelijk van het aantal fasen die u bedraadt, gebruikt u een
stroomonderbreker met één, twee of drie polen (20 A maximum) voor
de toevoerbedrading.
• Zorg ervoor dat de voedingskabels een koperkern van 2,5 mm 2 hebben
en bestand zijn tegen een temperatuur van 75° C of hoger.
• Draai de schroef op het klepje boven de aansluitblokken met een
schroevendraaier los om het te ontgrendelen en open te klappen.
• Verbind fase 1 met L1, fase 2 met L2, fase 3 met L3 en nul met N, zoals
vereist.
• Haal alle aansluitingen aan met 0,56 N m.
C) Installeer de verbruiks-trafo's op fasen zoals vereist:
• Zoek de pijl op het label van de stroomtransformator.
• De productie monitoren op fase 1:
- Verbind de witte draad met de terminal "I1•" en de blauwe draad met
de terminal "I1".
- Klem de stroomtransformator om de fasekabel van fase 1 die van
het PV systeem afkomt met de pijl wijzend in de richting van de
groepenkast (van de PV af).
• De productie monitoren op fase 2:
- Verbind de witte draad met de terminal "I2•" en de blauwe draad met
de terminal "I2".
- Klem de stroomtransformator om de fasekabel van fase 2 die van de
PV afkomt met de pijl wijzend in de richting van de groepenkast (van
de PV af).
• De productie monitoren op fase 3:
- Verbind de witte draad met de terminal "I3•" en de blauwe draad met
de terminal "I3".
5
1
6
CU, 2.5 mm
MEAS CAT III
OVC III
2
3
4
OPMERKING: Door verschillen in vormgeving van groepenkast en
netvoeding kan het zijn dat er niet voldoende ruimte is voor installatie van
trafo's.
OPMERKING: Als u trafo's installeert, moet u elke trafo aan de juiste fase
koppelen. Zorg ervoor dat u alle stroomkabels op drie punten markeert:
bij de invoer in de groepenkast, de IQ Gateway en de automaat voor de
productie van zonne-energie. Draadkleuren komen mogelijk niet altijd
consistent overeen met draden 1, 2 en 3. Gebruik een multimeter ter
controle als u twijfelt.
- Klem de stroomtransformator om de fasekabel van fase 3 die van
de PV afkomt met de pijl wijzend in de richting van de groepenkast
(van de PV af).
• Draai alle aansluitingen vast op 0,56 N m.
D) Installeren van de verbruiks-trafo's op fasen zoals vereist:
• Zoek de pijl op het label van de stroomtransformator.
• Zorg ervoor dat de stroomkabel niet op de stroomtoevoer wordt
aangesloten voordat u de stroomtransformatordraden in de aansluit-
blokken hebt vastgezet.
Opmerking: Leid alleen fasedraden van dezelfde fase door de trafo.
Elke trafo kan meerdere fasekabels monitoren.
• Het verbruik monitoren op fase 1:
- Sluit bij de eerste trafo de witte draad aan op 'I1•' en de blauwe draad
op 'I1'.
- Klem de trafo op de hoofdtoevoerkabel 1 (actief). Wanneer de
verbruiks-trafo zich op fase 1 (actief) bevindt, moet de pijl naar de
groepenkast wijzen (van het energienet af).
• Het verbruik monitoren op fase 2:
- Sluit bij de tweede trafo de witte draad aan op 'I2•' en de blauwe
draad op 'I2'.
- Klem de trafo op de hoofdtoevoerkabel 2 (actief). Wanneer de
verbruiks-trafo zich op fase 2 (actief) bevindt, moet de pijl naar de
groepenkast wijzen (van het energienet af).
• Het verbruik monitoren op fase 3:
- Sluit bij de derde trafo de witte draad aan op 'I3•' en de blauwe draad
op 'I3'.
- Klem de trafo op de hoofdtoevoerkabel 3 (actief). Wanneer de
verbruiks-trafo zich op fase 3 (actief) bevindt, moet de pijl naar de
groepenkast wijzen (van het energienet af).
• Draai alle aansluitingen vast op 0,56 N m.
7
Production
Consumption
Digital Input
N
L1
L2
L3
I1●
I2●
I3●
I1●
I2●
I3●
1 / 5 2 / 6 3 / 7 4 / 8
I1
I2
I3
I1
I2
I3
RefGen Com / DRM Ø
, 75C
2
AU/NZ: DRM Port
0 1 2 3 4 5 6 7 8
N
L1
L2
L3

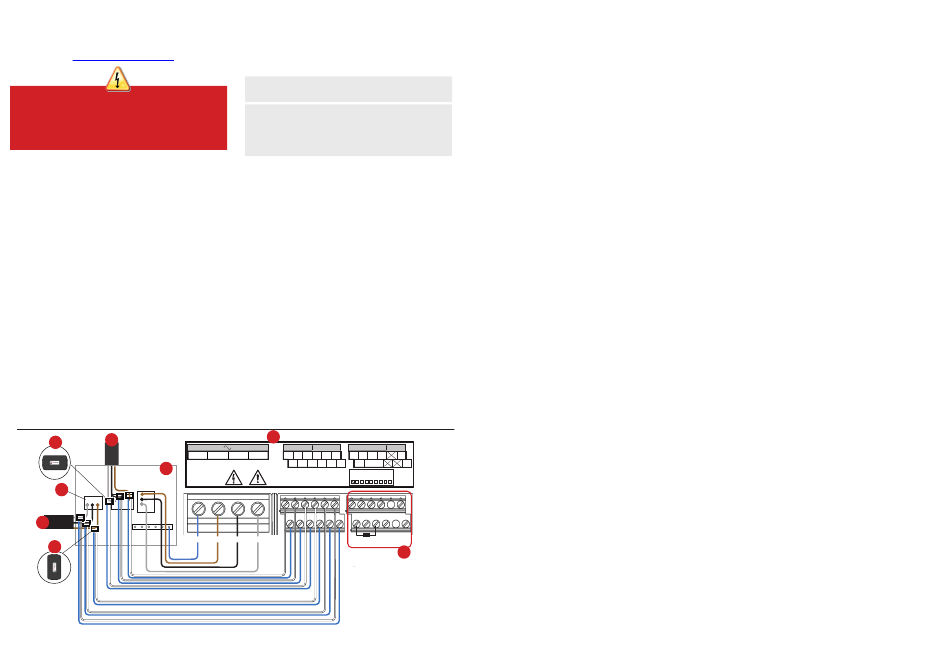

LEGENDA:
1. Produktions-CT
2. Hauptisolationsschalter
3. Zur Messung
4. Verbrauchs-CT
5. Ausgang von PV-System
6. Schaltschrank
7. IQ Gateway Metered Klemmenblock
8. Nicht verwendet
Relay
NO
C
PD, B300
OVC II
8
