4.6.1 Ingebruikname van SIO en SIS aanwezigheidssensoren
Alle in de handel gebruikelijke aanwezigheidssensoren kunnen als SIO (veiligheidssensor bij het
openen) en SIS (veiligheidssensor bij het sluiten) worden aangesloten. De bijbehorende
elektrische schema's vindt u op de homepage in het downloadgedeelte.
4.6.1.1 Aansluiting SIO / SIS
X1.10 / X1.11
Besturings-
module
X1.08

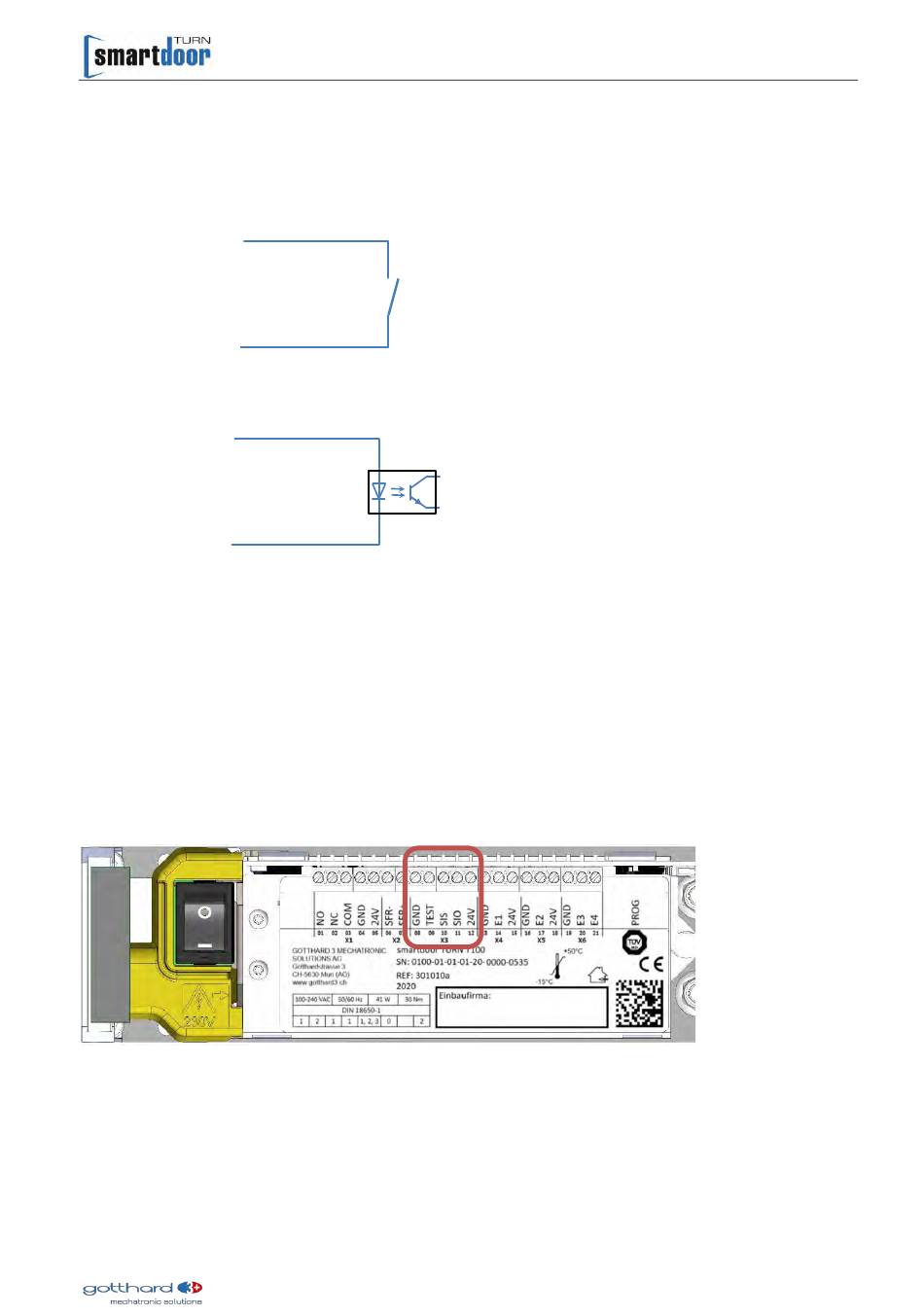

Aansluitschema externe aanwezigheidssensor
Figuur 22:
4.6.1.2 Testsignaal TEST
X1.09 (TEST)
Besturings -
module
X1.08
Figuur 23: Aansluitschema van het testsignaal van een externe aanwezigheidssensor
1
De afdekking is verwijderd en de deuraandrijving is uitgeschakeld
2
De aanwezigheidssensor wordt met een tweeaderige kabel aangesloten op de
aansluitklemmen SIS en TST of SIO en TST op de besturingsprintplaat zelf
3
Met een extra tweeaderige kabel kan de aanwezigheidssensor met 24 VDC-voeding zijn
stroomtoevoer van de klemmen X3.08 (GND) en X3.12 (+24 VDC) betrekken
4
De aandrijving wordt ingeschakeld en het deksel wordt teruggeplaatst
5
Na het inschakelen van de deuraandrijving worden stopsignalen van een
aanwezigheidssensor door het systeem gedetecteerd (aandrijving blijft in LOW-ENERGY
mode lopen)
6
Na de eerste montage moet de aanwezigheidssensor eenmaal met Auto-Learning of met de
Service Tool worden ingeleerd en getest om een correcte werking te garanderen. De
procedure wordt beschreven in de handleiding van de Service Tool.
Figuur 24: Aansluitklemmen voor aanwezigheidssensoren SIO en SIS
smartdoor TURN T100 | Gebruiksaanwijzing
Externe aanwezigheidssensor
(SIO / SIS)
Externe aanwezigheidssensor
(TEST)
33
