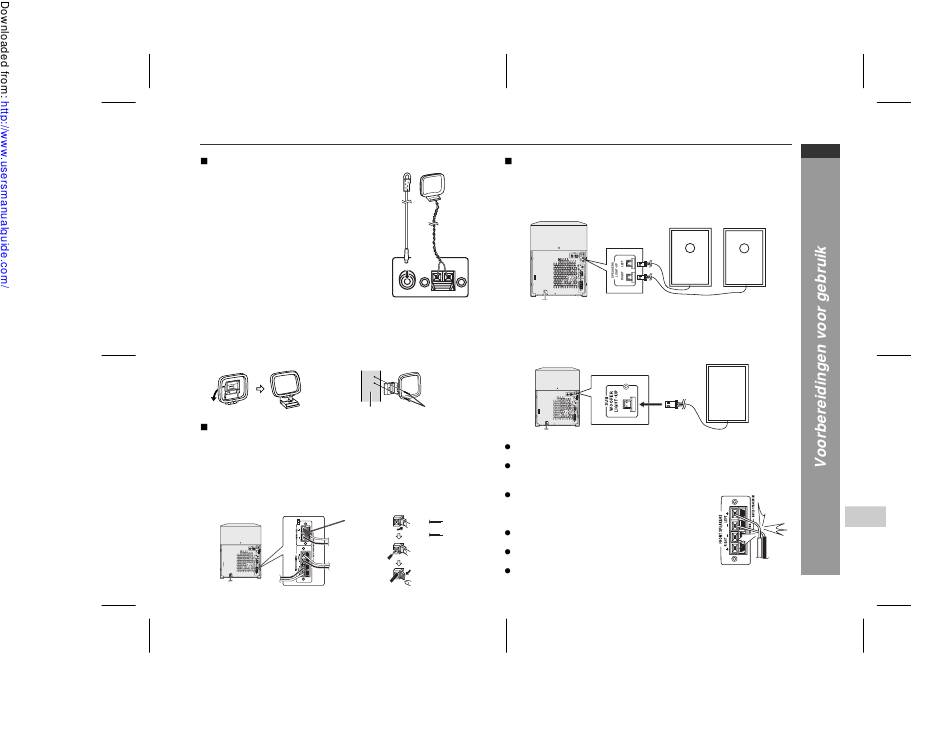

Aansluiten van de antennes
Bijgeleverde FM-antenne:
Sluit de FM-antennedraad aan op de
FM 75 OHMS aansluiting en richt de
antenne
draad
zodanig
dat
de
ontvangst
optimaal is.
Bijgeleverde AM-ringantenne:
Sluit de AM-ringantenne aan de AM en
aarde (GND) aansluitingen aan. Richt de
AM-ringantenne uit voor een optimale
ontvangst. Plaats de AM-ringantenne op
een boekenplank, etc., of bevestig ze
met schroeven (niet meegeleverd) aan
een rek of aan de muur.
Opmerking:
Als u de antenne op het toestel of in de buurt van het netsnoer
plaatst, kan het signaal gestoord worden. Plaats de antenne zo ver
mogelijk uit de buurt van het toestel voor een betere ontvangst.
Installeren van de AM-ringantenne:
< In elkaar zetten >
< Bevestigen aan de wand >
Muur Schroeven (niet meegeleverd)
Aansluiten van de luidsprekers
Voorluidspreker:
Sluit de zwarte draad aan op de minpool (-) van de FRONT SPEAK-
ERS- aansluiting en de rode draad op de pluspool (+) van de FRONT
SPEAKERS-aansluiting.
SUBWOOFER:
Sluit de zwarte draad aan op de minpool (-) van de SUBWOOFER-
aansluiting en de rood/paarse draad op de pluspool (+) van de SUB-
WOOFER-aansluiting.
Paars
AC INPUT
Luidspreker Verlichtingverbinding
1. Verbind de verlichtingssnoeren van de luidspreker met de SPEAKERS
LIGHT-UP stopcontacten voor luidspreker verlichting. Druk op de
AM-
FM-
CLEAR/DIMMER knop op de afstandsbediening en houd deze voor 2
ringantenne
seconden of langer ingedrukt om de verlichting van de sluidspreker uit
te schakelen.
ANTENNA
FM
GND
AM
AC INPUT
75 OHMS
Opmerking:
Stop het verlichtingssnoer van de rechter luidspreker in het RIGHT stopcontact
en het verlichtingssnoer van de linker luidspreker in het LEFT stopcontact.
2. Verbind het verlichtingssnoer van de subwoofer met het SUB-
WOOFER LIGHT-UP stopcontact.
AC INPUT
Let op:
Verwissel nooit de FRONT SPEAKERS- en SUBWOOFER-aansluit-
ingen. Er kan schade onstaan aan de component of de luidsprekers.
Als u luidsprekers gebruikt met een lagere impedantie dan is
aangegeven, kan er schade ontstaan aan de component. Voorlu-
idsprekers: 6 ohm, subwoofer: 12 ohm.
Verwissel in geen geval de rechter en linker
kanalen. De rechter luidspreker is de luidsprek-
er aan de rechterkant wanneer u naar het toes-
Rood
tel gekeerd staat.
Laat de ontblote luidsprekerdraden elkaar
Zwart
niet raken.
Ga niet op de luidsprekers zitten of staan. Dit
kan leiden tot persoonlijk letsel.
Zorg dat er geen voorwerpen in de bassreflex-
kanalen vallen of worden gestoken.
16/2/06
Linkerluidspreker
Rechterluidspreker
SUBWOOFER
Onjuist
CD-SW300H(H)_NL.fm
TINSZA165AWZZ
CD-SW300H
NEDERLANDS
1
2
3
4
5
6
7
8
N-8
