Bediening
Voor het correcte bedrijf van de ketel moet de bedrijfsdruk tussen 1,5 en
2,0 bar liggen.
▶ Controleer op het display, of de bedrijfsdruk boven 1,4 bar ligt.
▶ Indien nodig, cv-installatie bijvullen ( hoofdstuk 5.1, pagina 8).
3.6
Instellen kamerthermostaat
▶ Kamerthermostaat conform de gebruikersinstructie op de gewenste
temperatuur instellen.
4
Bediening
4.1
Bedieningspaneel
1
2
3

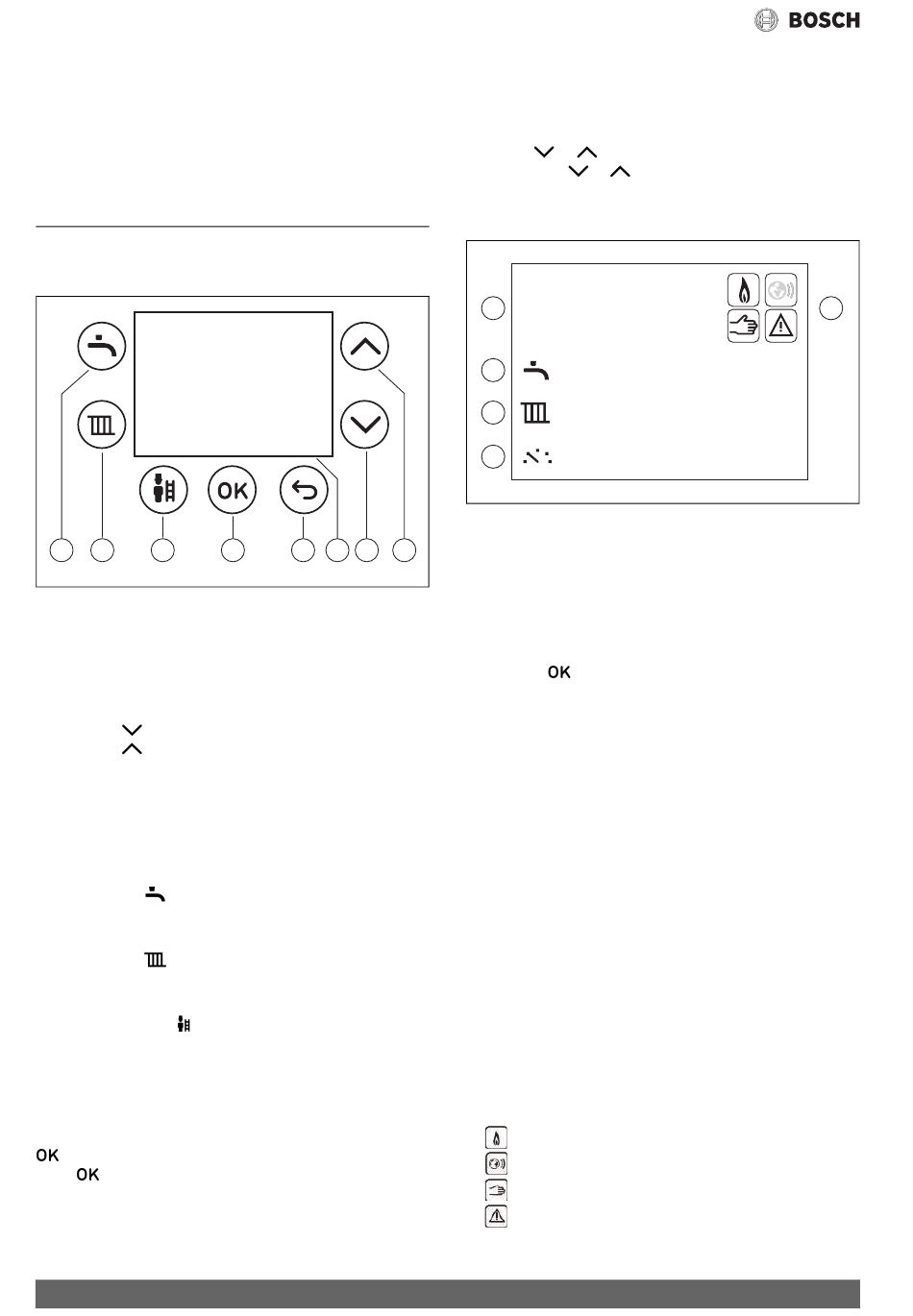

Afb. 6
Bedieningspaneel
[1]
Toets warm water
[2]
Toets verwarming
[3]
Schoorsteenvegertoets
[4]
OK-toets
[5]
Terug-toets
[6]
Display
[7]
Pijltoets
(neer)
[8]
Pijltoets
(op)
Actieve toetsen branden wit en toetsen zonder functie zijn niet opge-
licht. Ingedrukte toetsen branden kort blauw. Wanneer een toets een
menu opent, brandt de gekozen toets blauw, tot het menu wordt verla-
ten.
De ketel is aan de voorzijde uitgerust met een bedieningspaneel met de
volgende elementen:
Toets Warm water
Met de toets Warm water kan de temperatuur van het warme water naar
wens worden ingesteld.
Toets verwarming
Met de toets Verwarming kan de maximale cv-watertemperatuur worden
ingesteld.
Schoorsteenvegertoets
De schoorsteenvegertoets is voor de installateur, om metingen uit te
voeren.
Display
Op het display kunnen displaywaarden, displayinstellingen en storings-
codes worden afgelezen.
-toets
Met de
-toets kan:
• Een menu worden gekozen
• Een ingestelde waarde worden bevestigd.
6
4
5
6
7
8
6720813065-4.1TD
Terug-toets
Met de Terug-toets kan:
• In een menu een stap worden teruggegaan
• Een verandering worden afgebroken.
Pijltoetsen
en
Met de pijltoetsen
en
kan door menu's en inhoud worden gena-
vigeerd of kunnen gekozen waarden van elementen worden veranderd.
4.2
Display
KETELTEMP.
1
60
°C
WARM WATER
2
VERWARMING
3
DRUK
4
Afb. 7
Standaardweergave
[1]
Keteltemperatuur
[2]
Warm water [aan/uit]
[3]
Verwarming [aan/uit]
[4]
Waterdruk
[5]
Statussymbolen
Wanneer geen storing of onderhoudsvraag aanwezig is, gaat het display
na 2 minuten over in de ruststand.
▶ Druk op de
-toets, om de ruststand te verlaten.
4.3
Weergave op het display
De weergave wordt op de volgende wijze gerealiseerd:
keteltemperatuur
De cv-watertemperatuur wordt in °C getoond.
Warm water
Er zijn 3 verschillende instellingen:
• Eco/Comfort: Eco(nomic) - economische of Comfort(able) -
comfortabel
• 60 °C
Maximale warmwatertemperatuur
• Aan/uit:
De warmwaterfunctie op Aan of Uit schakelen.
Verwarming
Er zijn 2 verschillende instellingen:
• Aan/uit:
De verwarmingsfunctie op Aan of Uit schakelen.
• 88 °C
De maximale keteltemperatuur.
Waterdruk
De waterdruk wordt aangegeven in de eenheid bar. Een te lage druk
wordt met TE LAAG gesignaleerd, een normale druk met OK en een te
hoge waterdruk met TE HOOG.
Statussymbolen
Er zijn 4 verschillende statussymbolen:
•
Branderbedrijf
•
Communicatiemodule actief
•
Noodmodus
•
Storing.
UIT
AAN
OK 1.5 BAR
