V-riem
De onkruidborstel heeft 2 (KM 12) of 4 (KM 12 SV) robuuste, onderhoudsvrije V-riemen.
Indien deze toch vervangen moeten worden, moet u met het volgende rekening houden:
V-riem borstelaandrijving (1):
De spanrol (2) moet opzij gedrukt worden en de hefboom (6) moet worden aangetrokken bij
het verwijderen van de V-riem.
V-riem hoofdaandrijving, 2 stuks (3):
Deze kan alleen worden weggehaald na uitvoering van stap 1.
V-riem hydrostatische aandrijving, groot (4) (alleen voor KM 12 SV):
Nadat V-riemen 1 en 3 werden verwijderd, moet eerst de watertankdrager (7) worden
losgeschroefd en daarna moet de spanrol (5) worden losgemaakt, waarna de riem kan worden
verwijderd/aangetrokken.
De V-riemen moeten verschuiven door goed met de duim aan te drukken om te vermijden dat
ze onnodig zouden gaan sturen. De automatische riemspanning kan worden aangepast met
de handpalm (zie foto 18).
1
2
3
6

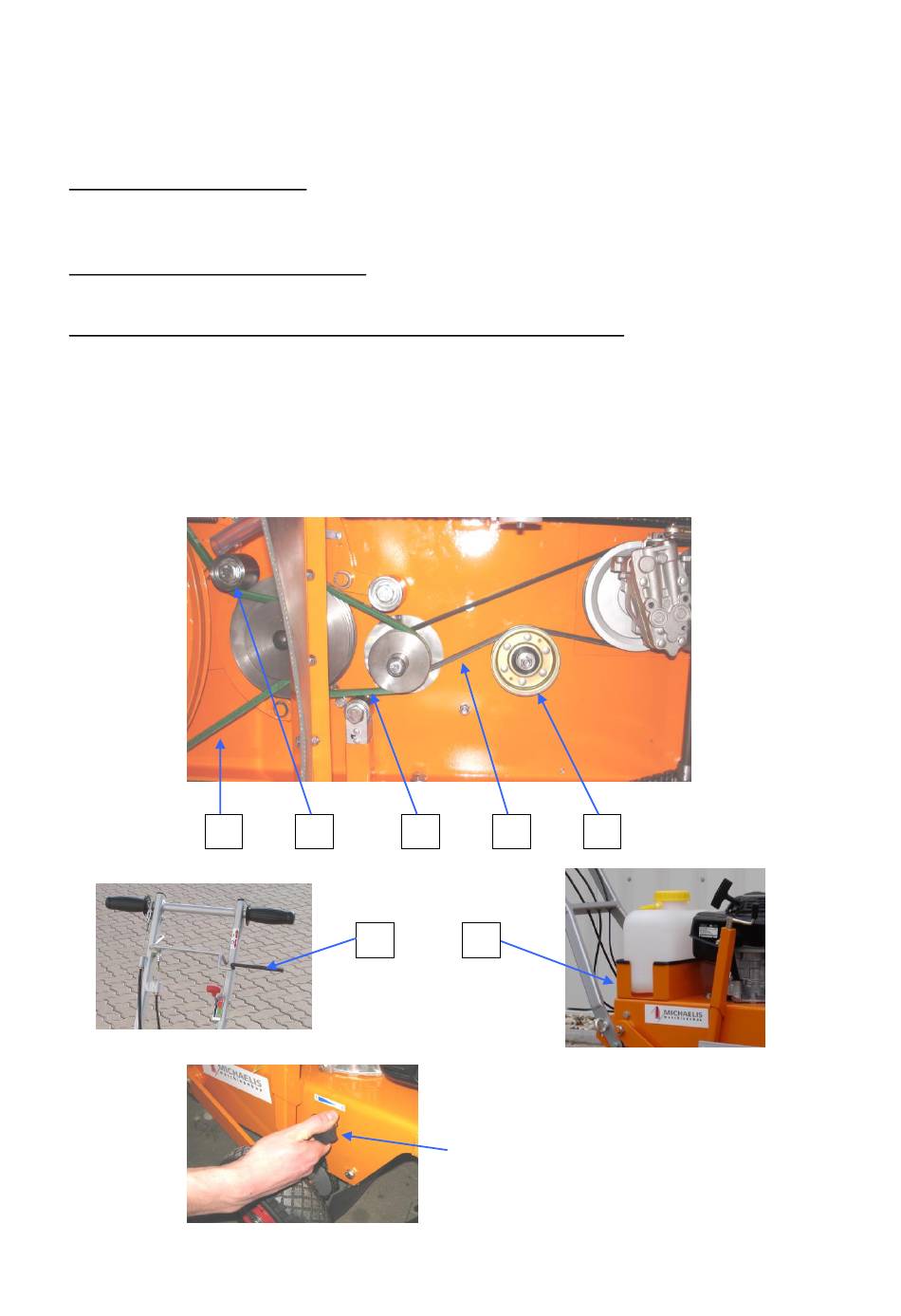

Foto 16
Foto 18
4
5
7
Afstelling van de
automatische
riemspanning
