I-769N.Deluge-DUT / Serie 769N FireLock NXT

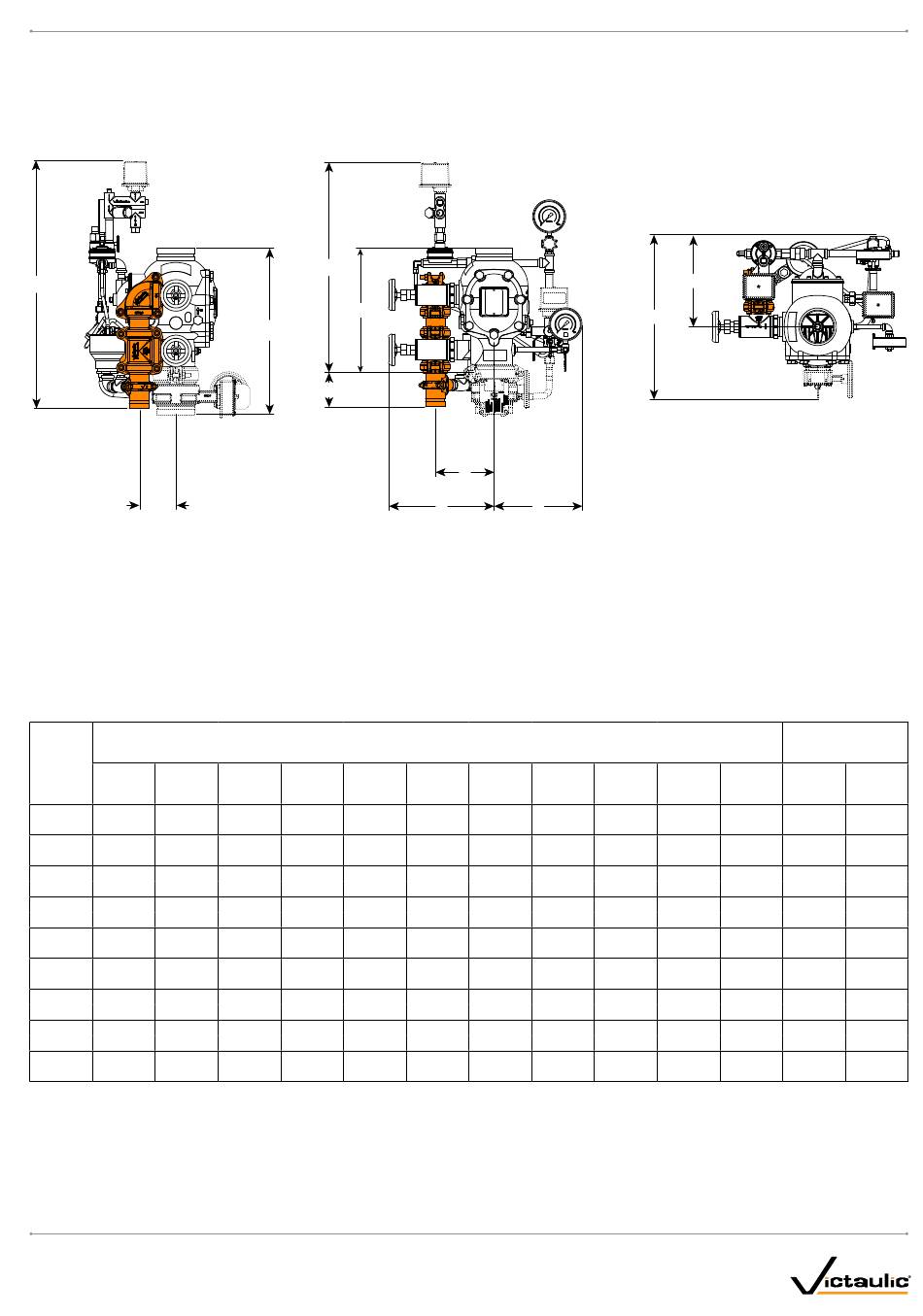

TRIMAFMETINGEN
4-INCH/114,3 MM AFSLUITER MET PNEUMATISCHE (DROGE BESTURING) SIGNALERINGSTRIM WORDT HIERONDER GETOOND
B
F
OPMERKINGEN:
De hierboven weergegeven tekeningen tonen de pneumatische (droge besturing) signaleringstrim met de serie 776 Lagedruk aandrijver. Daarnaast kunnen
deze afmetingen worden toegepast op hydraulische (natte besturing) signaleringstrim en elektrische signaleringstrim.
De "A" afmeting is de werkelijke uitbouwmaat van het lichaam van de afsluiter.
De "A1" afmeting is de werkelijke uitbouwmaat van het lichaam van de afsluiter met de hoofdcontroleklep van de watervoorziening.
De "D" en "D1" afmetingen zijn geen vaste afmetingen. De druppelbak kan worden gedraaid voor een grotere ruimte aan de achterzijde van de trim.
De componenten die als stippellijn worden getoond, geven optionele apparatuur aan.
De optionele afvoerverbindingskit (weergegeven in oranje) wordt weergegeven voor referentie en uitbouwmaten. Deze afvoerverbinding wordt standaard geleverd
bij de bestelling van de VQR-unit.
Nominale
diameter
in inch
of mm
A
A1
9.00
16.37
1 ½
228,60
415,80
9.00
13.83
2
228,60
351,28
12.61
16.51
2 ½
320,29
419,35
12.61
16.51
76,1 mm
320,29
419,35
12.61
16.51
3
320,29
419,35
15.03
19.85
4
381,76
504,19
16.00
22.13
165,1 mm
406,40
562,10
16.00
22.13
6
406,40
562,10
17.50
23.02
8
444,50
584,71
REV_F
™
Deluge afsluiter / Handleiding voor installatie, onderhoud en testen
11/2 – 2-INCH/48,3 – 60,3 MM CONFIGURATIES BEVATTEN 3/4-INCH/19 MM AFVOERKLEPPEN
21/2 – 3-INCH/73,0 – 88,9 MM CONFIGURATIES BEVATTEN 11/4-INCH/31 MM AFVOERKLEPPEN
4 – 8-INCH/114,3 – 219,1 MM CONFIGURATIES BEVATTEN 2-INCH/50 MM AFVOERKLEPPEN
H
A
A1
G
Volledig open
Afmetingen – inch/mm
B
C
D
33.00
8.75
14.25
838
222
362
33.00
8.75
15.50
838
222
394
33.50
11.25
17.75
851
286
451
33.50
11.25
17.75
851
286
451
33.50
11.25
17.75
851
286
451
30.25
13.00
20.00
768
330
508
31.50
14.00
24.75
800
356
629
31.50
14.00
24.75
800
356
629
33.25
14.75
25.75
845
375
654
K
E
C
D1
E
F
9.00
9.25
3.25
229
235
83
9.00
9.25
3.25
229
235
83
10.25
9.75
4.00
260
248
102
10.25
9.75
4.00
260
248
102
10.25
9.75
4.00
260
248
102
11.25
11.00
4.75
286
279
121
11.75
11.00
4.50
298
279
114
11.75
11.00
4.50
298
279
114
12.50
12.25
4.75
318
311
121
D1
D
G
H
K
10.25
22.75
5.50
260
578
140
10.25
22.75
5.50
260
578
140
9.75
23.75
6.50
248
603
165
9.75
23.75
6.50
248
603
165
9.75
23.75
6.50
248
603
165
4.50
25.75
7.50
114
654
191
4.50
27.00
8.25
114
686
210
4.50
27.00
8.25
114
686
210
4.25
29.00
9.25
108
737
235
I-769N.Deluge-DUT_7
Benaderd gewicht
per Lbs/kg
Zonder
Met
trim
trim
16.7
43.0
7,6
19,5
17.0
43.0
7,7
19,5
41.0
65.0
18,7
29,5
41.0
65.0
18,7
29,5
41.0
65.0
18,7
29,5
59.0
95.0
26,7
43,0
80.0
116.0
36,2
52,6
80.0
116.0
36,2
52,6
122.0
158.0
55,3
71,6
