Ø40
Ø50
3.2.6
Toevoer aansluiten
Multiplex Trio F-afvoer/overloop
▶

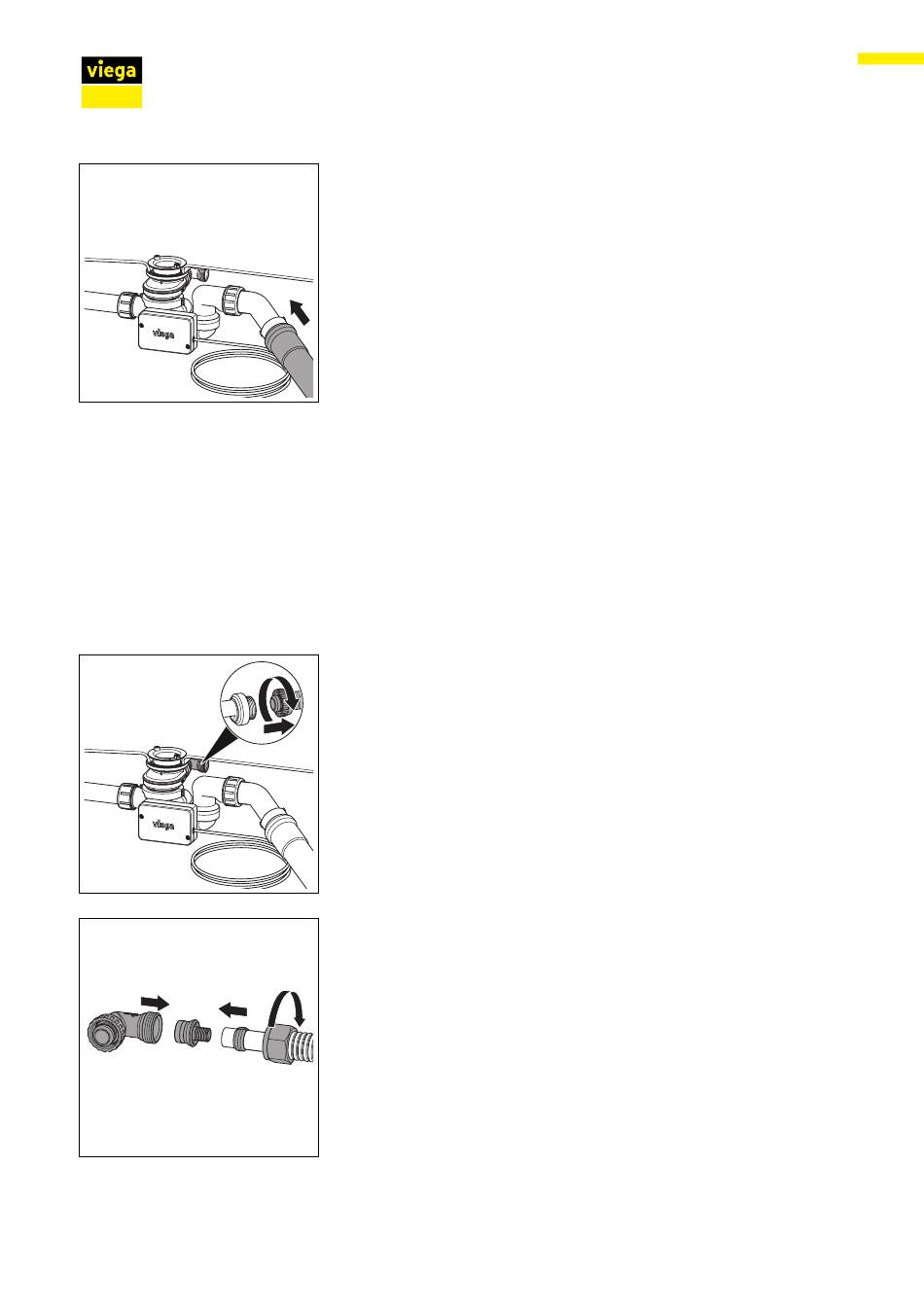

De afvoer aan de scharnierplaats draaien tot de gewenste positie is
bereikt.
▶
Afvoerbuis op de afvoerbocht schuiven.
Ga als volgt te werk om de watertoevoer aan het sifonlichaam aan te
sluiten:
Vereisten:
Een aansluitset (bijv. de buisonderbrekerset) is aanwezig.
n
Een buisonderbreker is aan de toevoerleiding geïnstalleerd.
n
Overloop en afvoer zijn gemonteerd.
n
Overloop en afvoer zijn verbonden.
n
De aansluiting op het afvoersysteem is gemaakt.
n
▶
De wartelmoer van de aansluitknie van het sifonlichaam los‐
schroeven en de aansluitknie verwijderen.
INFO!
Wij tonen hier de montage met de Viega stekkerverbin‐
ding. De montage kan ook met ander aansluitmateriaal worden
uitgevoerd. Neem desgewenst de handleiding van de fabrikant
in acht.
▶
Wartelmoer en klemring (onderdelen van de aansluitset) op de buis
van de watertoevoer schuiven.
▶
Smalle uiteinde van de schroefverbinding (onderdeel van de aan‐
sluitset) tot aan de aanslag in de buis steken.
▶
Vrije uiteinde van de schroefverbinding in de aansluitknie schuiven.
▶
Buis met wartelmoer op de aansluitknie vastschroeven.
Gebruik
17
