EUROLIVE B1520DSP Gebruiksaanwijzing
In plaats van een mengpaneel kan er ook een stereosignaalbron, bijv. een
cd-speler, aangesloten worden. In dat geval moet er een B1520DSP aangesloten
worden op elke uitgang van de signaalbron.
Aansluiting van een stereobron:
Draai de LEVEL-knop (3) helemaal naar links
•
•
Verbind de linker uitgang van het apparaat met de MIC/LINE-ingang van de
linker luidspreker en de rechter uitgang van het apparaat met de MIC/LINE-
ingang van de rechter luidspreker
•
Schakel de B1520DSP aan
•
Verhoog het uitgangsniveau van de stereosignaalbron (als deze over een
niveauregeling beschikt), om oversturing te voorkomen
•
Stel de LEVEL-knop (3) in op het gewenste geluidsniveau
Aaneenschakeling van meerdere B1520DSP's:
Als u meer geluidsdruk nodig hebt, bijvoorbeeld in een grote ruimte, sluit u
gewoon meer luidsprekers aan op iedere stereozijde. Plaats bijv. twee
B1520DSP's aan iedere zijde en verbind deze met elkaar (zie afb. 3.3). U kunt
de luidsprekers zowel naast als boven elkaar plaatsen. De openingen in de kast
zorgen ervoor dat de luidsprekers op elkaar blijven staan. Het speelt daarbij geen
rol of u microfoons, een mengpaneel of een stereobron hebt aangesloten.
•
Verbind de LINE OUT-aansluiting (6) van de eerste B1520DSP met de
MIC/LINE-ingang van de volgende B1520DSP
◊
Bij het doorlussen van meerdere B1520DSP's wordt de
ingangsimpedantie kleiner: bij twee B1520DSP's bedraagt ze de helft,
bij drie B1520DSP's een derde enz. Daarom moet u zich steeds richten
naar de uitgangsimpedantie van het mengpaneel!
EUROLIVE B1520DSP
Mic/Line 1
Line Out
Mic/Line 1
Main Out L
X2442USB

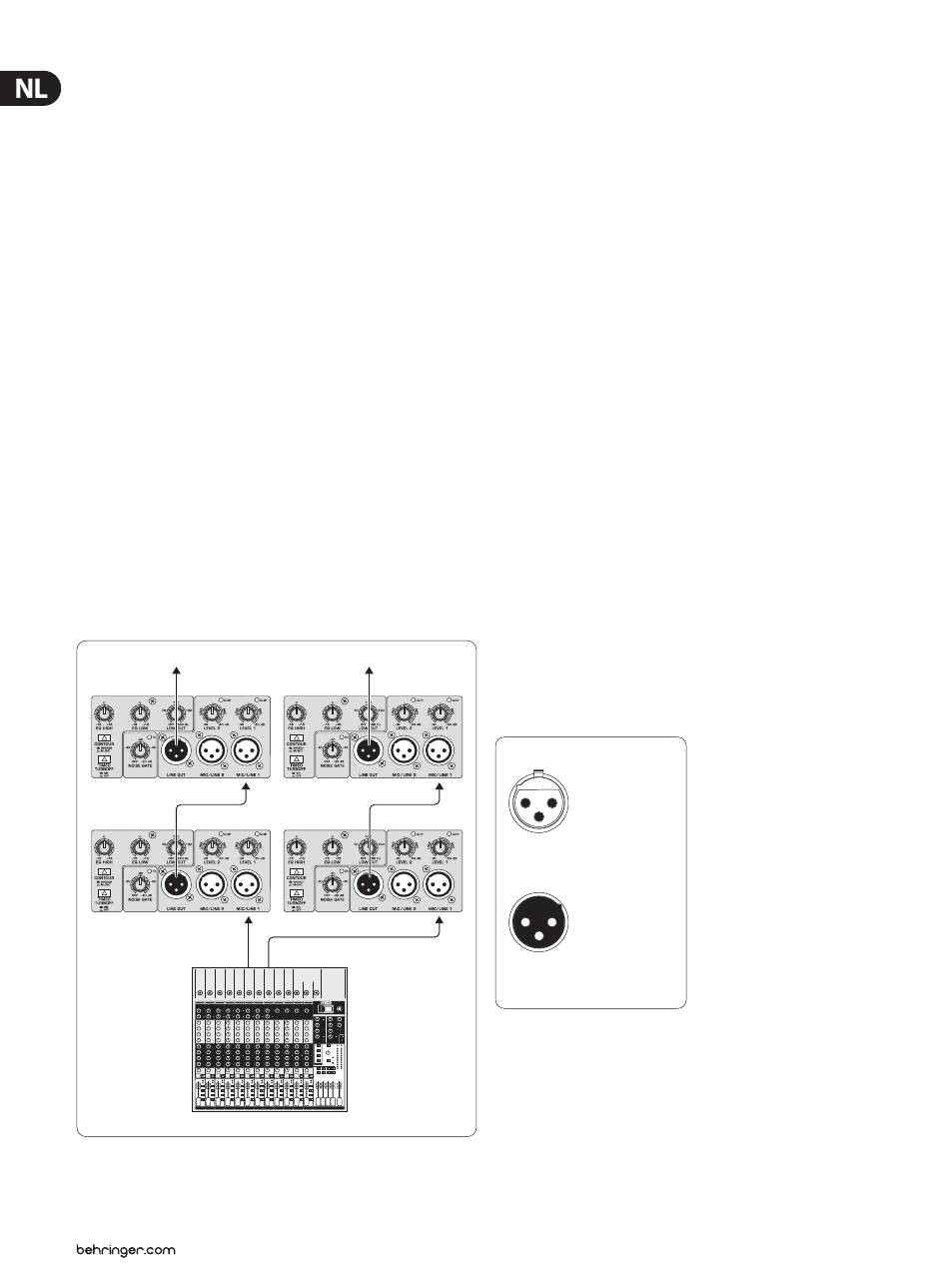

Afb. 3.3: Aaneenschakeling van meerdere B1520DSP's
EUROLIVE B1520DSP
Mic/Line 1
Line Out
Mic/Line 1
Main Out R
3.3 Andere toepassingen
Monitorinstallatie:
Bij een monitorinstallatie krijgt de B1520DSP het audiosignaal van de Monitor-
of Aux-uitgang van het mengpaneel. Als er meerdere B1520DSP's gebruikt
worden, wordt ook hier het audiosignaal via de Line-uitgang van de eerste
luidspreker naar de volgende doorgelust. De klank en het geluidsniveau van de
individuele B1520DSP kunnen telkens geregeld worden met de desbetreffende
bedieningselementen (3) (LEVEL), (7) (EQ HIGH) en (8) (EQ LOW).
Keyboardversterker:
Gitaristen en bassisten hebben doorgaans versterkers die ook op het podium
ervoor zorgen dat de muzikanten hun eigen instrument kunnen horen - ook
als er een monitorinstallatie is. Zeker op kleinere podia volstaat het vermogen
van deze versterkers vaak voor het geluidsniveau op het podium. Keyboards en
synthesizers beschikken daarentegen meestal niet over ingebouwde
luidsprekers. De B1520DSP biedt u de mogelijkheid twee keyboards aan te
sluiten en te mixen. Als u meer dan twee keyboards wilt gebruiken, kunt u
deze samenbrengen op een submixer (bijv. de MicroMIX MX400) en de
mengpaneeluitgang met de B1520DSP verbinden. Op de tweede MIC/LINE-
ingang kunt u dan het van het mengpaneel komende monitorsignaal aansluiten,
om uw collega-muzikanten te kunnen horen.
4. Installation
De audio-ingangen en -uitgangen van de BEHRINGER B1520DSP zijn volledig
symmetrisch. Maak, wanneer u de mogelijkheid heeft om met andere apparaten
een symmetrische signaalregeling te construeren, daarvan gebruik om een
maximale stoor signaal compensatie te realiseren.
◊
Zorg ervoor dat het apparaat alleen door personen met verstand
van zaken geïnstalleerd en bediend wordt. Zorg tijdens en na de
installatie steeds voor een afdoende aarding van degenen die met het
apparaat werken, omdat het ander door bijvoorbeeld elektro statische
ontladingen minder goed dan beoogd kan werken.
Balanced use with XLR connectors
2
1
3
input
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
1
2
3
output
For unbalanced use, pin 1 and pin 3
have to be bridged
Afb. 4.1: XLR-aansluitingen
